12 x Technische Daten

12.6 Elektrischer Anschlussplan

J1 3-Pol-Platinenstecker mit Pumpenkabel
Netz)
J2 4-Pol-Platinenstecker mit Ventilkabel*
J3 6-Pol-Platinenstecker (AUX-Anschluss für
Sonderfunktionen)
J4 3-Pol-Platinenstecker (nicht belegt)
J5 3-Pol-Platinenstecker mit Drucksensorka-
bel
J6 4-Pol-Platinenstecker mit angeklemmtem
Netzkabel und Erdungslitze
J7 2-Pol-Platinenstecker mit PWM-Signalka-
bel für externe Heizungsumwälzpumpe
J8 12-Pol-Platinenstecker zum Anklemmen
von Sensoren und Steuerleitungen

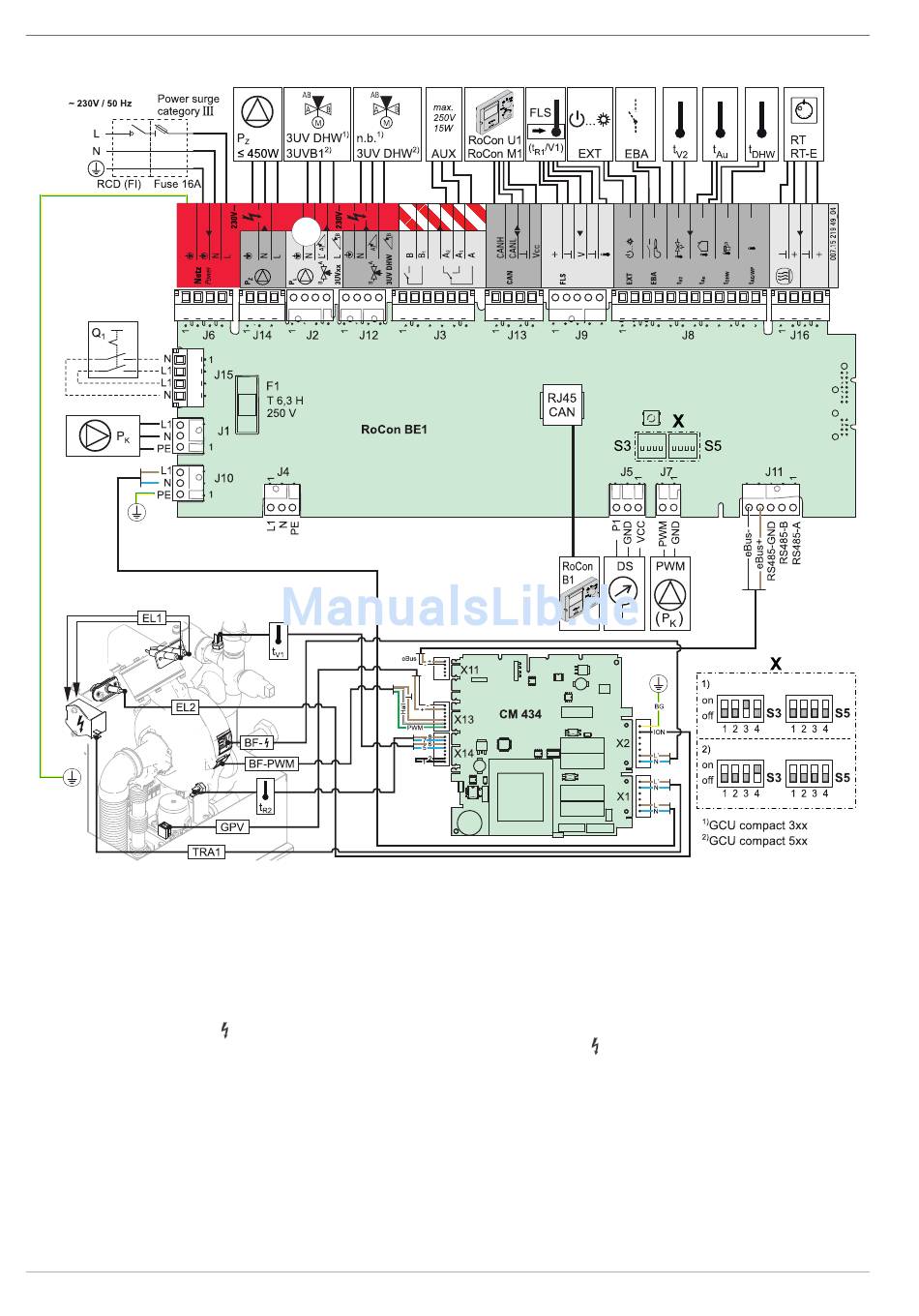

Bild 12-5 Verdrahtungsschema ROTEX GCU compact
72
J9 5-Pol-Platinenstecker (nicht belegt)
J10 3-Pol-Platinenstecker mit Netzkabel für
Feuerungsautomat CM434
J11 5-Pol-Platinenstecker mit Kommunikati-
onskabel für Feuerungsautomat CM434
J12 4-Pol-Platinenstecker:
GCU compact 3xx: nicht belegt
GCU compact 5xx: Anschluss 3-Wege-
Verteilventil (3UV DHW)
J13 4-Pol-Platinenstecker zum Anschluss zu-
sätzlicher Regelungs-Systemkomponen-
ten (CAN-Bus)
J14 3-Pol-Platinenstecker zum Anklemmen ei-
ner Zirkulationspumpe
J15 4-Pol-Platinenstecker mit Schalterkabel
J16 4-Pol-Platinenstecker zum Anklemmen ei-
nes Raumthermostats (digitaler Anforde-
rungskontakt)
S3 DIP-Schalter (Gerätetyp)
S5 DIP-Schalter (keine Funktion, alle aus)
Netzspannung 230 V, 50 Hz
