4 x Aufstellung und Installation
4.7.1 Regelungsgehäuse öffnen und elektrische
Anschlüsse herstellen
Versorgungsspannung prüfen (~230 V, 50 Hz).
Netzschalter am Kesselschaltfeld der ROTEX GCU compact
auf "AUS" stellen.
Betreffenden Sicherungsautomat am Verteilerkasten der
Hausinstallation stromlos schalten.
Schalldämmhaube abnehmen (siehe Kap. 4.4.3).
Rechten oder linken seitlichen Gehäusedeckel abbauen
(Bild 4-20).
Unter dem rechten Gehäusedeckel werden Kabel für
externe Anschlüsse geführt (Netzanschluss, Außen-
temperaturfühler, externe Komponenten und Steuerlei-
tungen).
Unter dem linken Gehäusedeckel befinden sich die Kabel für
geräteinterne Komponenten.
Frontblende entriegeln und nach vorne abnehmen
(Bild 4-21).

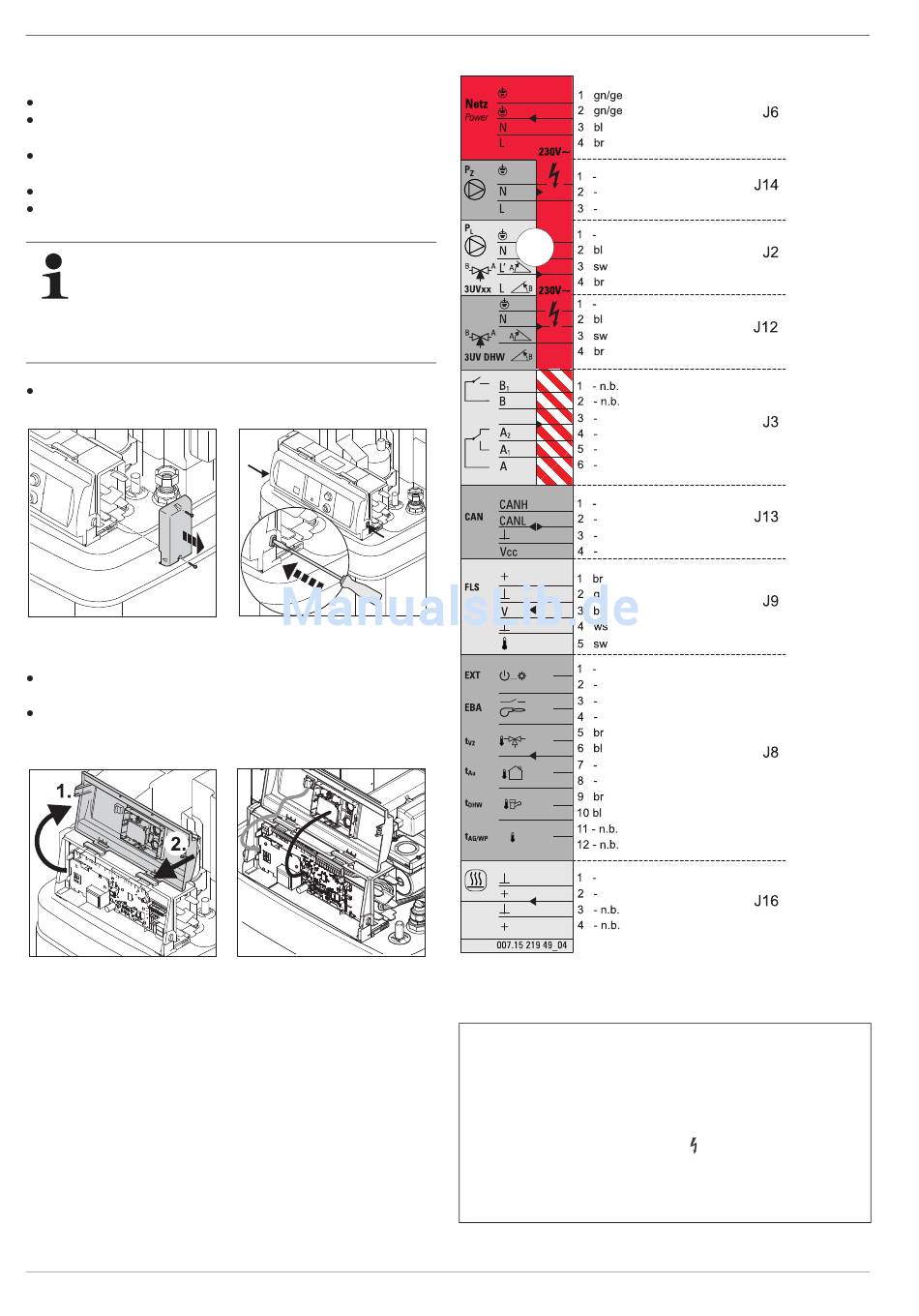

Bild 4-20 Rechten Gehäuse-
deckel abbauen.
Frontblende 180° drehen und auf dem Schaltfeldgehäuse in
Montageposition bringen (Bild 4-22).
Verkabelung in das Regelungsgehäuse verlegen (Bild 4-23)
und elektrische Anschlüsse gemäß Bild 4-24 und den
nachfolgenden Abschnitten in Kap. 4.7 herstellen.
Bild 4-22 Frontblende öffnen und
in Montageposition brin-
gen.
28
Bild 4-21 Frontblende entriegeln.
Bild 4-23 Verkabelung in die Re-
gelung verlegen und
elektrische Anschlüsse
herstellen.
Schaltfeldplatine
Bild 4-24 Anschlussbelegung der Platinenstecker und Kabelfarben der
werkseitig installierten Anschlusskabel (Legende siehe
Tab. 4-3)
Anschlüsse der Platinenstecker:
J2 GCU compact 3xx: 3UV DHW
GCU compact 5xx: 3UVB1
J3 AUX-Anschluss
J6 Netzanschluss
J8 Sensoren, Schaltkontakte
J9 FlowSensor (FLS1)
J12 GCU compact 3xx: n. b.
GCU compact 5xx: 3UVB1
J13 CAN-Systembus
J14 Zirkulationspumpe P
Z
J16 Raumthermostat
Tab. 4-3 Legende zu Bild 4-24
Kabelfarben:
bl blau
br braun
ge gelb
gn grün
n.b. Kontakt nicht belegt
Netzspannung 230 V,
50 Hz
