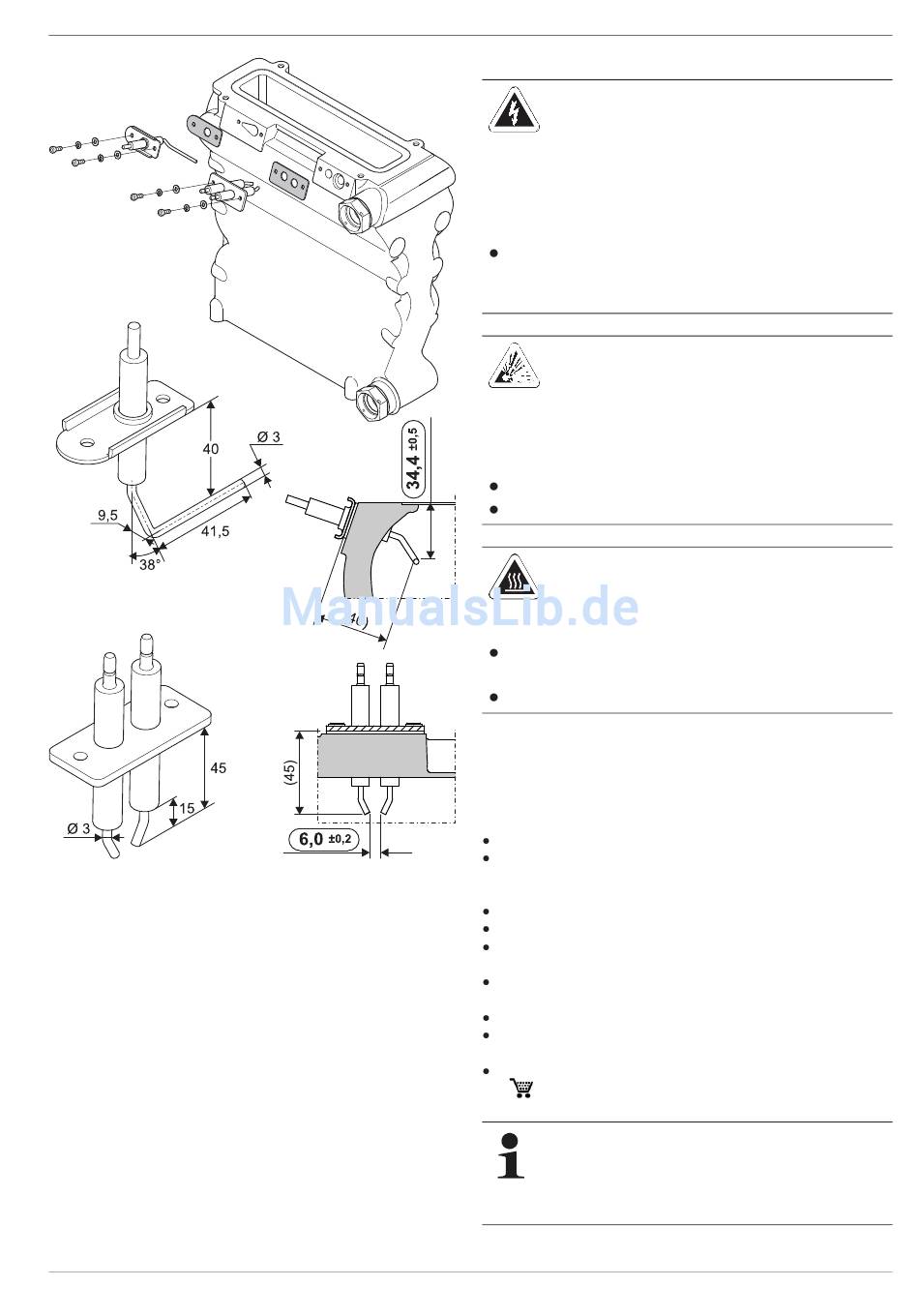

Bild 7-4 Einstellung der Zünd- und Ionisationselektroden
FA ROTEX GCU compact - 02/2017

7.4 Brenner ausbauen

WARNUNG!
Strom führende Teile können bei Berührung zu
einem Stromschlag führen und lebensgefähr-
liche Verletzungen und Verbrennungen verur-
sachen.
Vor dem Brennerausbau Hauptschalter der
Heizung ausschalten und gegen unbeabsich-
tigtes Wiedereinschalten sichern.
EXPLOSIONSGEFAHR!
Unsachgemäßer Brenneraus- und -einbau kann
zu Undichtigkeiten und damit zu Gasaustritt
führen.
Dichtungen grundsätzlich erneuern.
Einbaupositionen beachten.
WARNUNG!
Verbrennungsgefahr durch heiße Oberflächen.
Vor dem Ausbau Brenner ausreichend lange
abkühlen lassen.
Schutzhandschuhe tragen.
In der Regel arbeitet der Brenner nahezu verschleiß- und rück-
standsfrei. Für einige Reinigungs- und Wartungsarbeiten oder
bei Beschädigungen im Bereich der Brennkammer kann es not-
wendig sein, den Brenner auszubauen.
Brennerausbau
Gaszufuhr absperren.
ROTEX GCU compact von der Stromversorgung trennen
(Sicherung, Hauptschalter ausschalten) und gegen unbeab-
sichtigtes Wiedereinschalten sichern.
Schalldämmhaube abnehmen (siehe Kap. 4.4.3).
Obere Brennerverkleidung abbauen (siehe Kap. 4.8.3).
Sicherungsklammer (Bild 7-5, Pos. 1) zur Venturidüse
abziehen.
Netzstecker für Gebläse und Stecker für Gebläsesteuerung
(Bild 7-5, Pos. 2+3) abziehen.
4 Befestigungsschrauben (Bild 7-5, Pos. 4) herausdrehen.
Brennergebläse mit Brennerflansch vom Kesselkörper
abnehmen.
Brennerflanschdichtung (Bild 7-5, Pos. 5)
( E15 00 709) abnehmen und grundsätzlich bei Einbau
erneuern.
Bei Verschmutzung der Brenneroberfläche, diese von
oben mit einem Staubsauger entfernen.
Brenneroberfläche niemals mit Druckluft abblasen.
Dies könnte zu Veränderungen der Oberflächenstruktur führen,
die zukünftige Brennergeräusche auslösen können.
7 x Gasbrenner
49
