Raumthermostat; Externer Schaltkontakt - Rotex GCU compact 315 Installations- Und Wartungsanleitung

4 x Aufstellung und Installation

4.7.8 Raumthermostat

Dieser Komponente ist eine separate Anleitung beige-
legt, welche u. a. Hinweise zum Einbau und zum
Betrieb enthält.

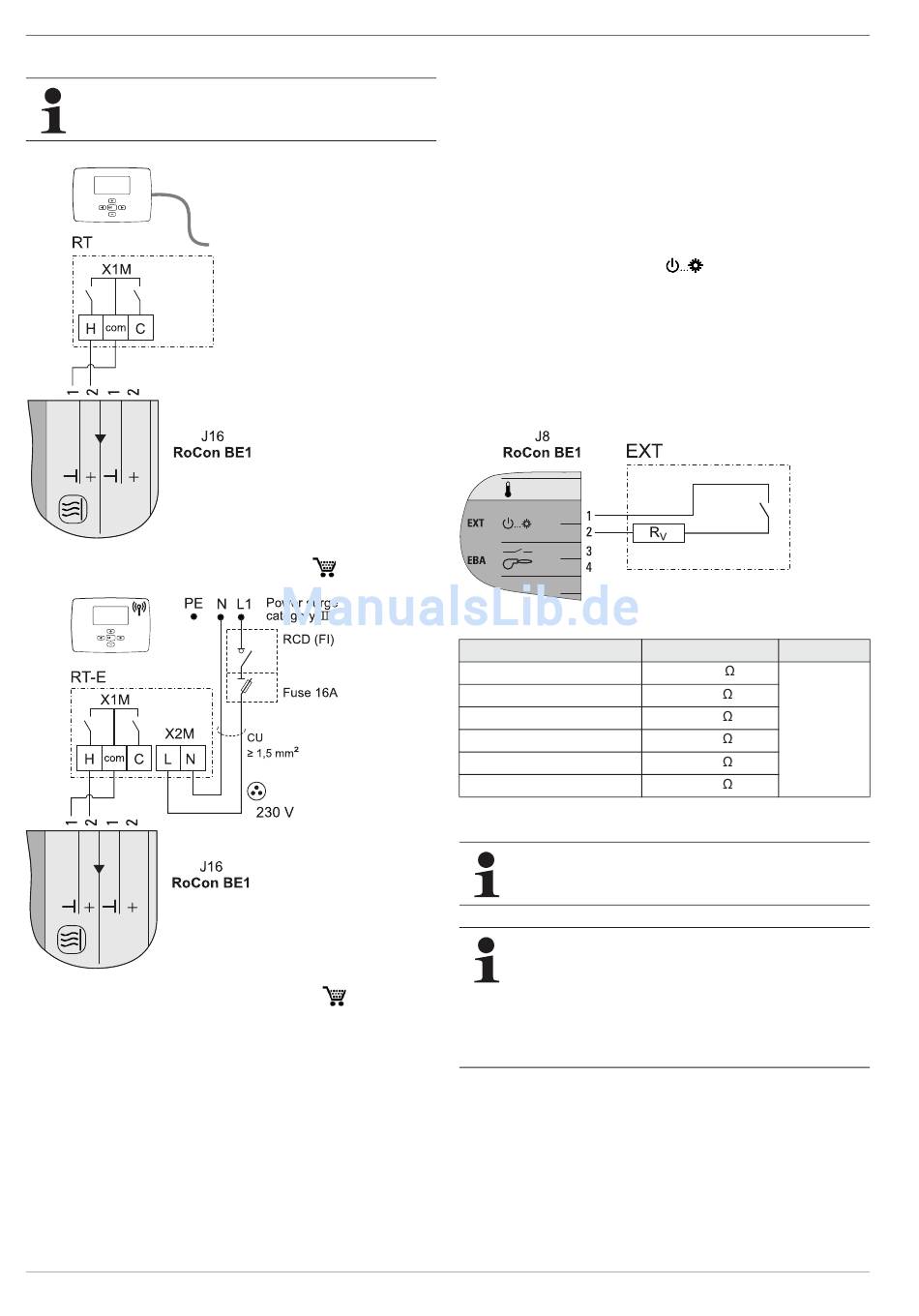

Bild 4-31 Anschluss mit kabelgebundenem Raumthermostat
(beispielhaft für RT = ROTEX RKRTW,
Bild 4-32 Anschluss mit Funk-Raumthermostat
(beispielhaft für RT-E = ROTEX RKRTR,
32

4.7.9 Externer Schaltkontakt

Durch Anschluss eines externen Schaltkontakts (Bild 4-33) kann
die Betriebsart der ROTEX GCU compact umgeschaltet werden.
Durch einen sich ändernden Widerstandswert wird die aktuelle
Betriebsart umgestellt (Tab. 4-4). Die Umstellung der Betriebsart
wirkt nur so lange, wie der externe Schaltkontakt geschlossen ist.
Die Betriebsart wirkt auf den Direktkreis der ROTEX
GCU compact, sowie auf alle weiteren Heizkreise, welche op-
tional an dieses Gerät angeschlossen sind.
Die im Display der Regelung angezeigte Betriebsart kann dabei
von der in Drehschalterstellung
abweichen.
Eine durch den externen Schaltkontakt aktivierte Betriebsart,
wird im Display der Regelung durch "EXT.", gefolgt vom Symbol
der Betriebsart angezeigt (siehe Betriebsanleitung der Re-
gelung).
Sind Sonderfunktionen wie z B. "Handbetrieb" aktiviert, wird der
Eingang nicht ausgewertet.
14 10 03)
Bild 4-33 Anschluss EXT-Schaltkontakt
Betriebsart
Bereitschaft
Automatik 1
Automatik 2
Tab. 4-4 Widerstandswerte zur Auswertung des EXT-Signals
14 10 04)
Durch die in der Regelung RoCon BF integrierten Funktion [HZ
Unterstützung] (siehe Betriebsanleitung der Regelung) ist es
nicht erforderlich, den EXT-Anschluss mit dem Anschluss des
Brennersperrkontakts der ROTEX Solaranlage zu verbinden.
Widerstand R
< 680
Heizen 1200
Absenken 1800
Sommer 2700
4700
8200
Bei Widerstandswerten größer dem Wert für „Automa-
tik 2", wird der Eingang nicht berücksichtigt.
HINWEIS ZUM ANSCHLUSS EINER ROTEX SOLAR-
ANLAGE
FA ROTEX GCU compact - 02/2017
aktivierten Betriebsart
Toleranz
V
± 5 %
