4 x Aufstellung und Installation
h
R
s3

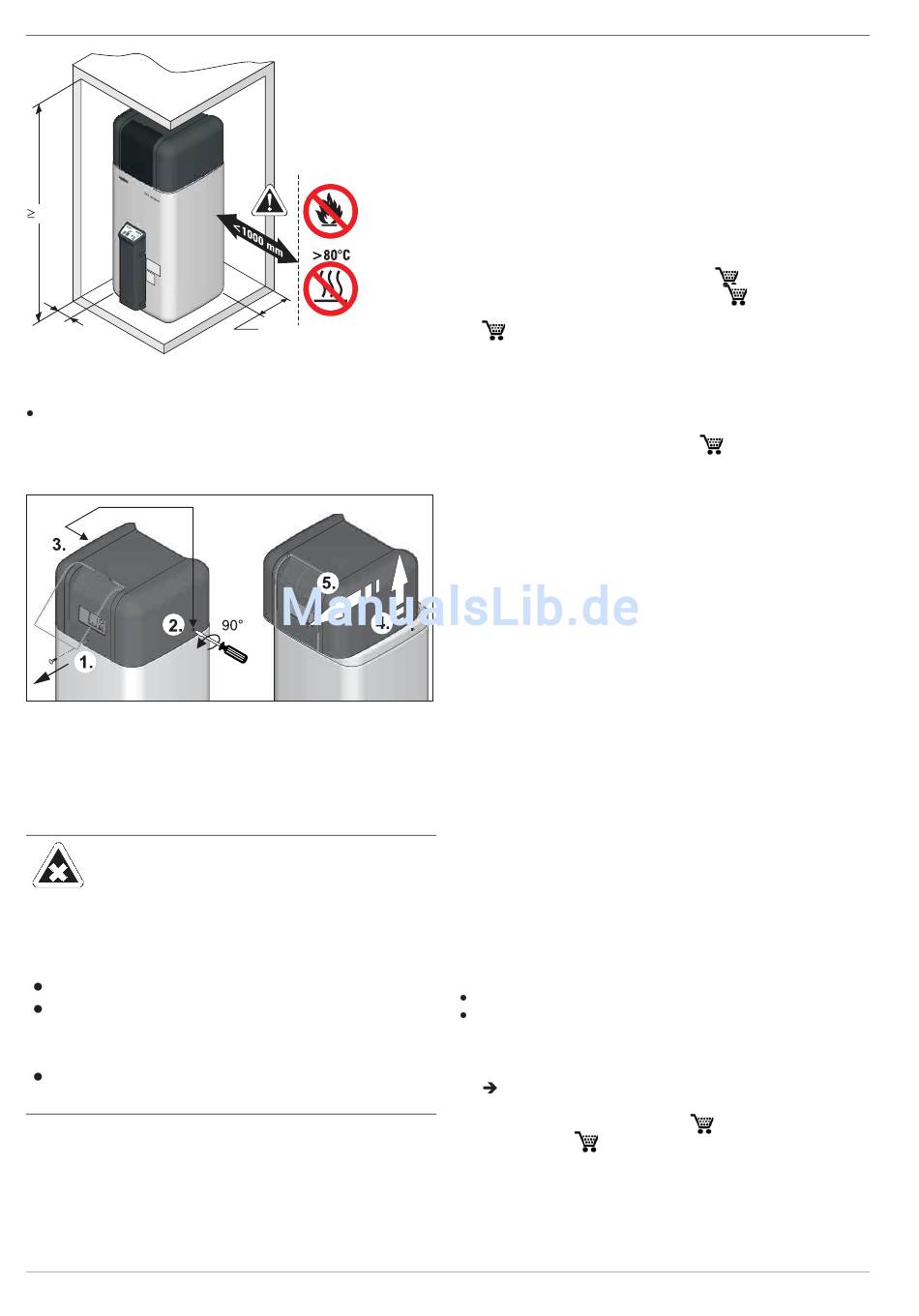

Bild 4-10 Mindestabstände für die Aufstellung der GCU compact
(Maße siehe Tab. 4-1)
Anschlussleitungen so verlegen, dass die Schalldämmhaube
(Bild 4-11) abgenommen werden kann.
4.4.3 Schalldämmhaube abnehmen
Bild 4-11 Schrauben herausdrehen/lösen, Abdeckhaube hinten anhe-
ben und nach vorn abnehmen.

4.5 Luft-/Abgassystem (LAS)

4.5.1 Allgemeine Hinweise zum Abgassystem

WARNUNG!
Durch austretendes Abgas innerhalb geschlos-
sener Räume, welche nicht ausreichend be-
lüftet sind, kann Vergiftungsgefahr entstehen.
Nur zugelassene Abgassysteme installieren.
Je nach Aufstellvariante ist die vorge-
schriebene Be- und Hinterlüftung sicherzu-
stellen.
Überdachungen der Abgasmündung sind
nicht zulässig.
Mindestanforderungen
Für die Ausführung und Bemessung der Abgasanlage die jeweils
gültige Landes-Feuerungsverordnung bzw. die länderspezifi-
schen Vorschriften sowie die EN 15287 beachten.
Grundsätzlich kann für das Abgassystem jede Abgasleitung
gemäß EN 14471 mit CE-Kennzeichnung verwendet werden, die
22
s1/s2
folgende Mindestanforderungen erfüllt:
– Geeignet für Gas.
– Geeignet für Abgastemperaturen von mindestens 120 °C
(Temperaturklasse T120 oder höher).
– Geeignet für mindestens 200 Pa Überdruck (Druckklasse P1
oder H1).
– Feuchteunempfindlich (Kondensatbeständigkeitsklasse W).
– Ausreichend korrosionsbeständig (Korrosionswiderstands-
klasse 1 oder 2).
Die Eigenschaften des Abgassystems müssen an der instal-
lierten Anlage erkenntlich sein (Typschild im Aufstellraum).
Anschlussarten
– Direkt nach hinten (Bild 4-1: SET H,
– Seitlich nach hinten (Bild 4-2: SET K,
– Direkte Dachdurchführung (Bild 4-7, Variante 2 und 3: SET L,
15 50 79.10).
Weitere Details und Anschlussmaße für die drei Varianten des
Abgasanschlusses siehe Kap. 4.5.3.
– Jede Abgasleitung muss zur Kontrolle und Einstellung
der Verbrennungswerte mit einem geeigneten Prüfadap-
ter installiert werden. Die ROTEX LAS-Bausätze enthalten
jeweils einen Prüfadapter (D8PA,
Einbaulage und Leitungshöhe
– Der maximal zulässige Abgasgegendruck beträgt 200 Pa.
Der Druckverlust in der Zuluftleitung darf nicht größer als
50 Pa sein.
– Einführwinkel des Abgasrohres in den Schornstein oder Ins-
tallationsschacht: mindestens 3°.
– Horizontale Teile in der Verbindungsleitung vermeiden oder
so kurz wie möglich ausführen.
– Steigung für horizontale Teile der Abgasleitung:
mindestens 3°. Damit Kondensat ungehemmt abfließen
kann, sind Gegengefälle in der gesamten Abgasleitung nicht
zulässig.
– Sind mehr als 3 Umlenkungen > 45° für die Abgasleitung
erforderlich, reduziert sich die maximal zulässige Höhe der
Abgasleitung um mindestens 1 m pro Umlenkung (gegebe-
nenfalls Abgasberechnung erforderlich).
– Wird das horizontale Verbindungsstück verlängert, reduziert
sich die maximal zulässige Höhe der Abgasleitung um genau
diese Länge.
– In horizontalen Verbindungsstücken dürfen keine flexiblen
Abgasleitungen eingesetzt werden.
Widerstand der Abgasanlage
Für einen sicheren Brennerstart und stabile Abgaswerte im un-
teren Leistungsbereich ist besonders bei Flüssiggasgeräten ein
Mindestwiderstand in der Abgasleitung erforderlich.
Nach dem ersten Brennerstart schaltet die ROTEX
GCU compact zunächst in den Speicherladebetrieb. Dabei läuft
das Brennergebläse mit der Maximaldrehzahl.
Brenner einschalten (siehe Kap. 15.2).
Den Widerstand mit einem Differenzdruckmessgerät am
Abgasmessstück zwischen Abgas- und Zuluft-Messöffnung
messen (Differenzdruck bei allen ROTEX GCU compact
mindestens 0,45 mbar).
Wird der Differenzdruck bei maximaler Drehzahl des
Brennergebläses nicht erreicht, muss ein Schalldämpfer
eingebaut werden (E8 MSD,
E11 MSD, 15 45 79)
Die Tab. 4-2 zeigt die maximal zulässige Höhe der Abgasleitung,
damit die ROTEX GCU compact im Nennleistungsbereich be-
trieben werden kann.
15 50 79.08).
15 50 79.09).
15 50 79.00 93).
15 45 78 bzw.
