9.2.5 Heizungsanlage und Speicherladekreislauf
befüllen, nachfüllen
GEFAHR!
Während des Befüllvorgangs kann Wasser aus
eventuell undichten Stellen austreten, welches
bei Kontakt mit Strom führenden Teilen zu
einem Stromschlag führen kann.
Vor dem Befüllvorgang, die GCU compact
stromlos schalten.
Nach der Erstbefüllung, vor dem Einschalten
der GCU compact am Netzschalter, prüfen,
ob alle elektrischen Teile und Verbindungs-
stellen trocken sind.
WARNUNG!
Verschmutzung von Trinkwasser gefährdet die
Gesundheit.
Beim Befüllen der Heizungsanlage das
Zurückströmen von Heizungswasser in die
Trinkwasserleitung ausschließen.
Hinweise zum Wasseranschluss (siehe Kap. 4.6) und
zur Wasserqualität (siehe Kap. 2.4.4) beachten.
56

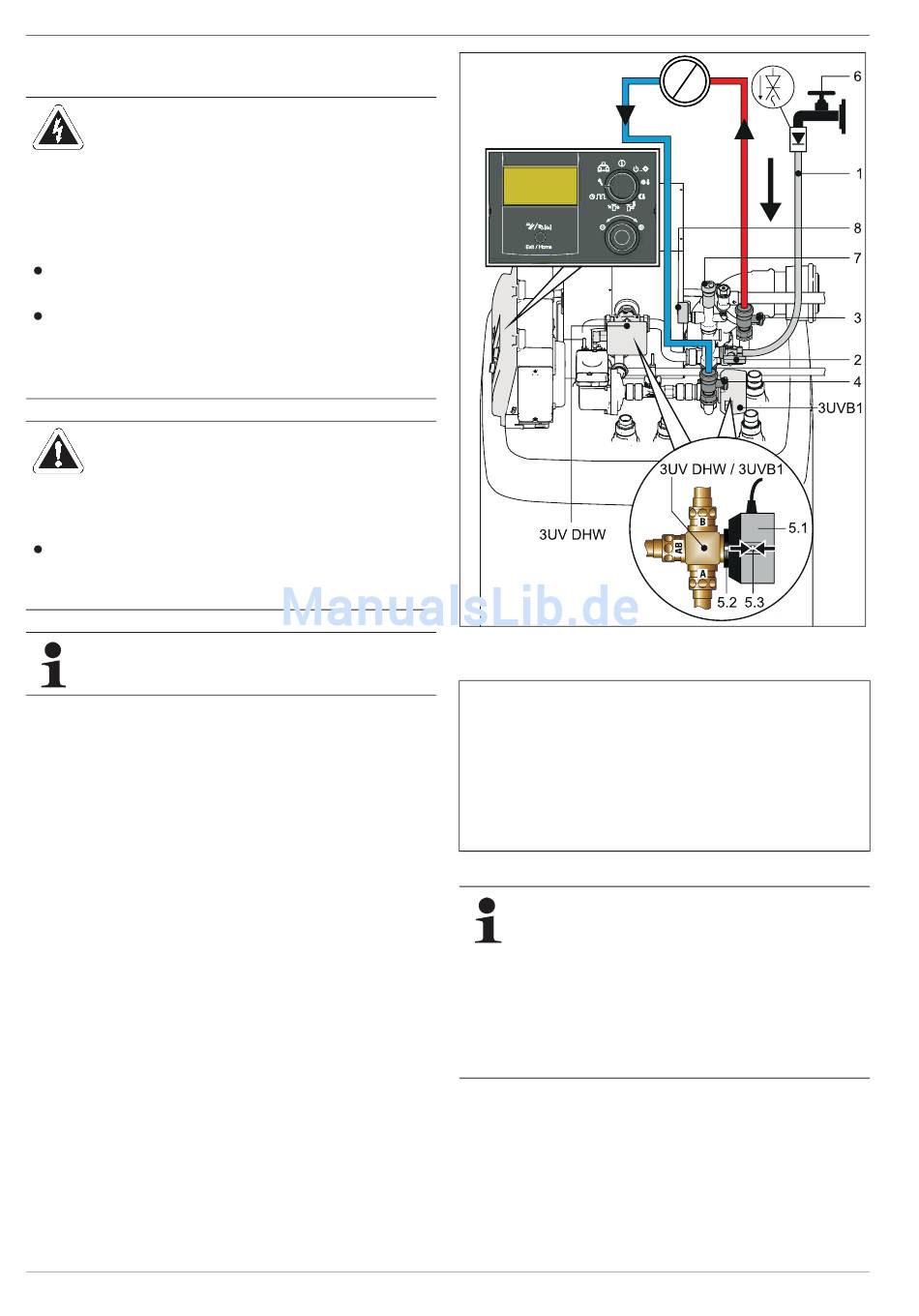

Bild 9-4
Heizungs- und Speicherladekreislauf befüllen
(dargestellt an GCU compact 5xx)
1
Füllschlauch mit Rückfluss-
verhinderer
2
KFE-Hahn
3
Kugelhahn Heizung - Vor-
lauf
4
Kugelhahn Heizung - Rück-
lauf
5.1
Ventilantrieb
5.2
Entriegelungstaste der An-
triebsarretierung
Tab. 9-1 Legende zu Bild 9-4
Im Auslieferungszustand befinden sich die integrierten
3-Wege-Ventile (3UV DHW, 3UVB1) in Befüllposition.
Der Handhebel (Bild 9-4, Pos. 5.3) befindet sich in
eingerasteter Mittelposition. Das 3-Wege-Ventil gibt
beide Strömungswege teilweise frei.
Zeigt der Handhebel (Bild 9-4, Pos. 5.3) vom Ventilkörper weg
(Ventilstellung AB-B) oder zum Ventilkörper hin (Ventilstellung
AB-A), muss das 3-Wege-Ventil vor dem Befüllvorgang in Mittel-
stellung gebracht werden (siehe Arbeitsschritt 2 und beigefügte
Betriebsanleitung "ROTEX Regelung RoCon BF").
1. Nur erforderlich bei erster Inbetriebnahme und
Wiederinbetriebnahme nach vollständiger Entleerung!
Hauptschalter ausschalten, Handhebel (Bild 9-4, Pos. 5.3)
der 3-Wege-Ventile (3UV DHW, 3UVB1) in Mittelstellung
einrasten (Auslieferungszustand: nur im stromlosen Zustand
möglich).
5.3
Handhebel
6
Wasserhahn
7
Automatikentlüfter
8
Manometer
3UV DHW
3-Wege-Verteilventil
3UVB1
3-Wege-Mischventil
