Verbrennungswerte prüfen:
– Abgastemperatur am Messstutzen der Abgasleitung.
(Sollwert < 80 °C),
– O - bzw. CO -Gehalt (siehe Kap. 7.3.1),
2 2
– CO-Gehalt (Sollwert < 50 ppm).
Wenn die Verbrennungswerte nicht im Sollbereich liegen,
muss der Brenner, entsprechend Kap. 7.3, eingestellt
werden.
Wir empfehlen, alle gemessenen Werte und die durch-
geführten Arbeiten mit Datumsangabe und Unterschrift
in das beiliegende Betriebshandbuch einzutragen.
9.2.4 Speicherbehälter befüllen, nachfüllen
VORSICHT!
Austritt von Abgas aus der Anlage gefährdet die
Gesundheit.
Vor Inbetriebnahme der ROTEX
GCU compact den Speicherbehälter bis zum
Überlauf befüllen.
VORSICHT!
Befüllen des Speicherbehälters mit zu hohem
Wasserdruck oder zu hoher Zuflussgeschwin-
digkeit kann zu Beschädigungen an der
GCU compact führen.
Befüllung nur mit einem Wasserdruck <6 bar
und einer Zuflussgeschwindigkeit <15 l/min.
Ohne installiertem Solar-System
Füllschlauch mit Rückflussverhinderer (1/2") an den
Anschluss "Solar - Vorlauf" (Bild 9-3, Pos. 20)
anschließen.
Speicherbehälter der GCU compact befüllen bis Wasser an
dem Überlaufanschluss (Bild 9-3, Pos. 23) austritt.
Füllschlauch mit Rückflussverhinderer (1/2") wieder
entfernen.
Mit installiertem Solar-System
Befüllanschluss mit KFE-Hahn (Zubehör: KFE BA,
16 52 15) an die Solar Regelungs- und Pumpeneinheit
(RPS4) montieren.
Füllschlauch mit Rückflussverhinderer (1/2") an den vorher
installierten KFE-Hahn anschließen.
Speicherbehälter der GCU compact befüllen bis Wasser an
dem Überlaufanschluss (Bild 9-3, Pos. 23) austritt.
Füllschlauch mit Rückflussverhinderer (1/2") wieder
entfernen.
FA ROTEX GCU compact - 02/2017
9 x Inspektion und Wartung
20 Solar - Vorlauf
23 Sicherheitsüberlauf
Gc GCU compact

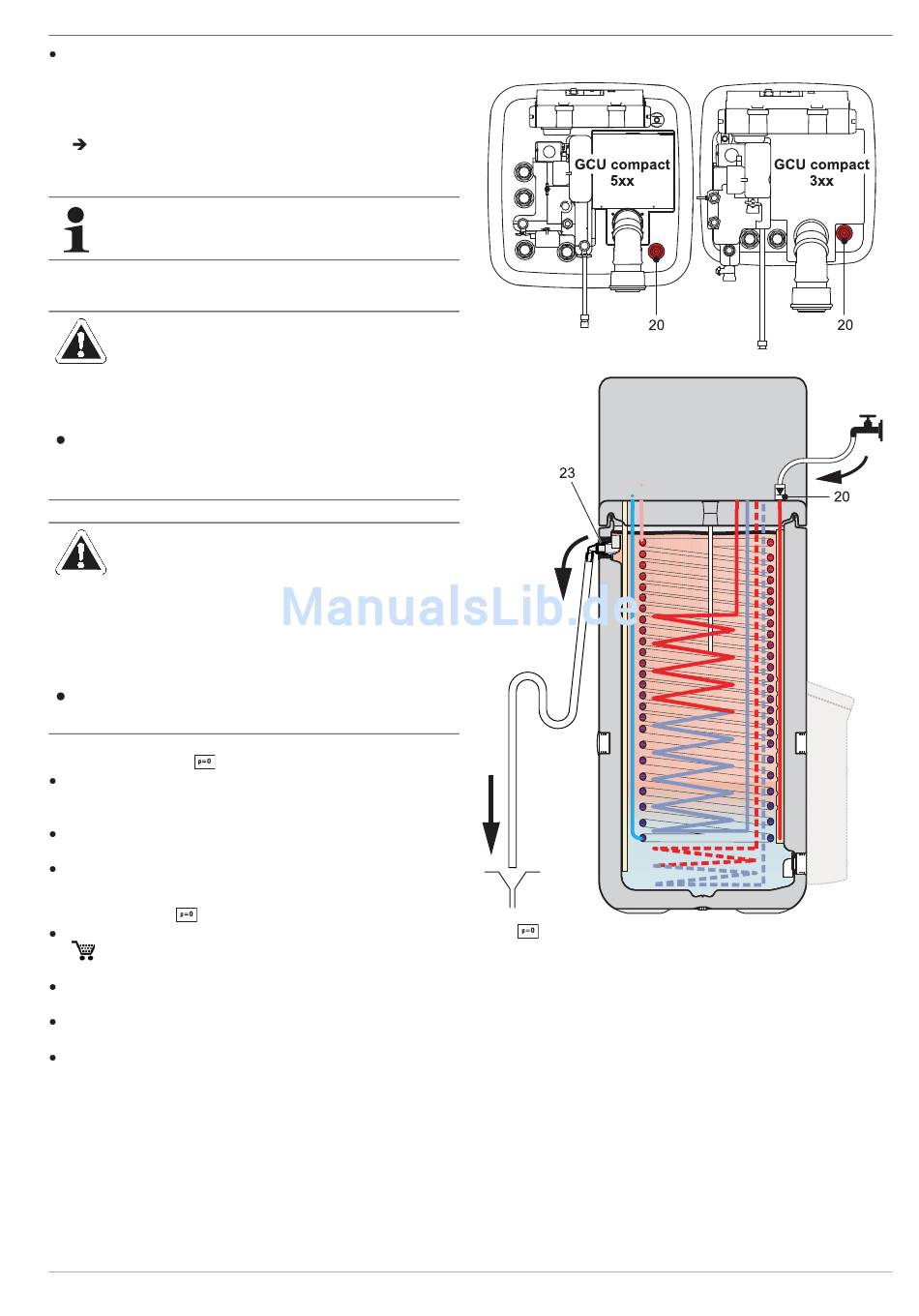

Bild 9-3 Befüllung Pufferspeicher - ohne angeschlossenem DrainBack
Solar-System
