4.2 Aufstellvarianten

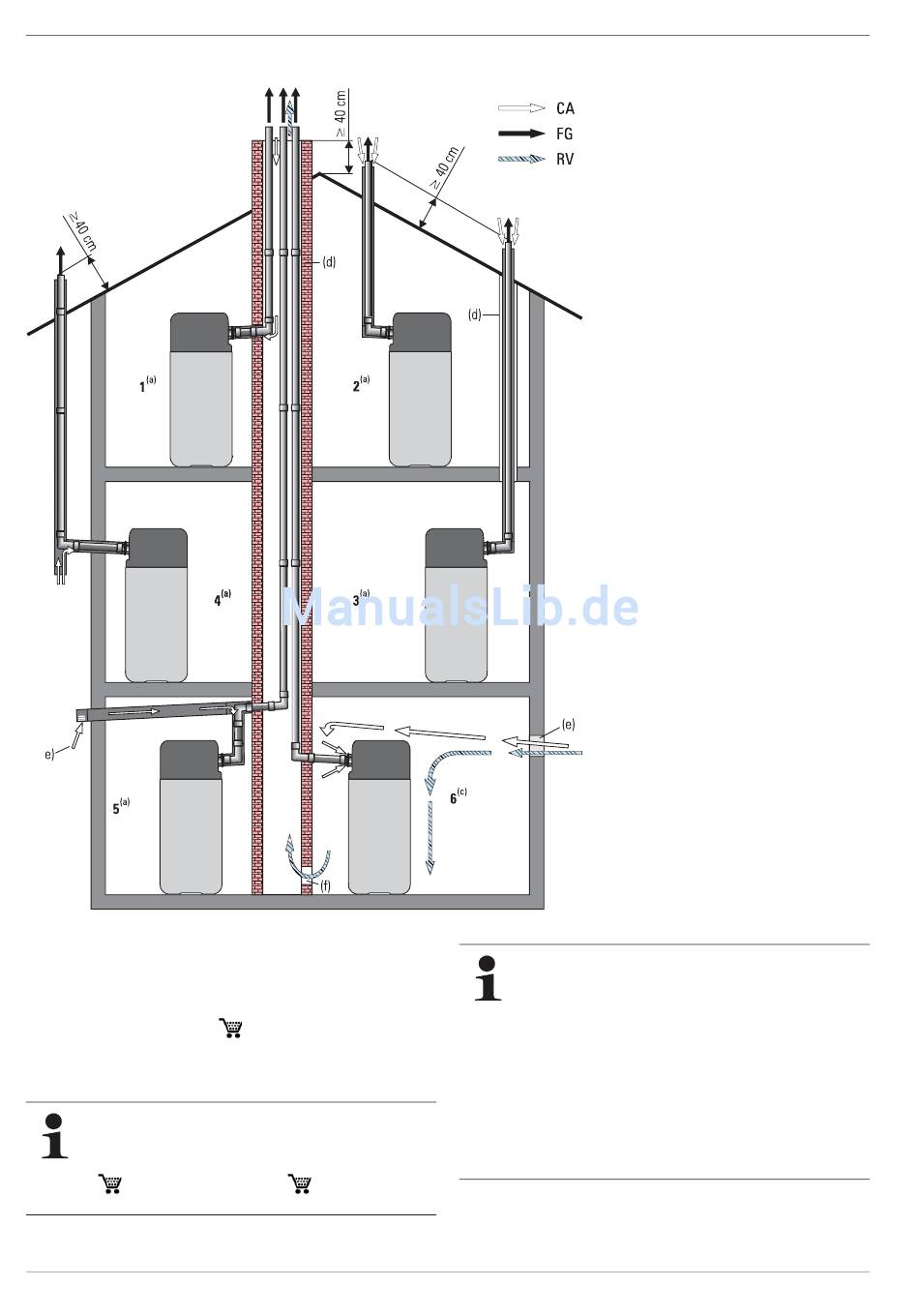

Bild 4-7 Aufstellvarianten für die GCU compact
Die ROTEX GCU compact sind grundsätzlich für den raumluft-
unabhängigen Betrieb konzipiert. Sie sind serienmäßig mit
einem konzentrischen Abgas-/Zuluftanschluss DN 60/100 aus-
gestattet.
Mit dem Bausatz SET GCU1 (
Abgas-/Zuluftanschluss flexibel für die Anschlussrichtungen
nach hinten oder nach oben ausgerichtet und auf DN 80/125 er-
weitert werden.
Durch Resonanzen im Abgassystem kann es in Einzel-
fällen zu einer verstärkten Geräuschentwicklung an der
Mündung der Abgasleitung kommen. Der Schallpegel
kann durch die Verwendung eines Schalldämpfers
(E8 MSD, 15 45 78 bzw. E11 MSD,
verringert werden.
18
15 50 79.17) kann der
15 45 79) wirksam
1-6
Aufstellvarianten (Beschreibung siehe
Kap. 4.2.1 bis 4.2.3)
CA Zuluft (Verbrennungsluft)
FG Abgas
RV Hinterlüftung
a Aufstellvariante für raumluftunabhängigen
Betrieb (Abgas/Zuluft konzentrisch)
b Aufstellvariante für bedingt raumluftunab-
hängigen Betrieb (Abgas/Zuluft getrennt)
c Aufstellvariante für raumluftabhängigen
Betrieb
d Längs belüfteter Schacht mit Feuerwider-
standsdauer von 90 min (bei Wohngebäu-
den geringer Höhe 30 min).
Zur Feuerwiderstandsdauer die länder-
spezifischen Verordnungen beachten!
e Lüftungsöffnung (1x150 cm² oder
2x75 cm²)
f Hinterlüftungsöffnung (150 cm²)
Die Verwendung der ROTEX GCU compact im raum-
luftunabhängigen Betrieb mit konzentrischer Abgas-/Zu-
luftführung wird von ROTEX empfohlen. Wenn möglich,
diese Aufstellvariante wählen!
Bei bedingt raumluftunabhängigem Betrieb (getrennte
Abgas-/Zuluftführung bei einwandiger Verbindungsleitung) und
bei raumluftabhängigem Betrieb muss der Aufstellraum eine Be-
lüftungsöffnung von mindestens 150 cm
Dadurch kann der Aufstellraum im Sinne der Energie-Einspar-
Verordnung (EnEV) nicht der beheizten Gebäudehülle zuge-
ordnet werden, was die energetische Bewertung des Gebäudes
verschlechtert.
