4 x Aufstellung und Installation
Der Querschnitt für diesen Installationsschacht muss so
dimensioniert sein, dass zwischen Außenwand der Abgas-
leitung und der Innenseite des Installationsschachtes fol-
gender Mindestabstand eingehalten wird:
– bei rechteckigem Schachtquerschnitt: 2 cm
– bei rundem Schachtquerschnitt: 3 cm.
Die Hinterlüftungsöffnung darf sich nicht in Räumen befinden,
in denen Unterdruck erzeugt wird (z. B. durch kontrollierte
Wohnungslüftung, Wäschetrockner etc.).
4.2.3 Raumluftabhängiger Betrieb
Aufstellvariante 6
Die ROTEX GCU compact kann auch raumluftabhängig ange-
schlossen werden. Dabei wird nur die innere Abgasleitung
(Kunststoffanschluss Ø 60 mm) des konzentrischen Luft-Abgas-
Anschlusses an die Abgasleitung angeschlossen. Das Gerät
saugt die Verbrennungsluft durch den Ringspalt des Mantel-
rohres aus dem Aufstellraum.
Für die Abgasführung ins Freie, die Schachtdimensionierung und
die Hinterlüftung gelten die gleichen Bedingungen wie in
Kap. 4.2.2. Eine Belüftungsöffnung ins Freie von mindestens
2
150 cm ist zwingend erforderlich.
Durch Resonanzen im Abgassystem kann es in Einzel-
fällen zu einer verstärkten Geräuschentwicklung an der
Mündung der Abgasleitung kommen. Der Schallpegel
kann durch die Verwendung eines Schalldämpfers
(E8 MSD, 15 45 78 bzw. E11 MSD,
verringert werden.

4.3 Transport und Anlieferung

WARNUNG!
Die ROTEX GCU compact ist im unbefüllten Zu-
stand kopflastig, sie kann beim Transport um-
kippen. Dadurch können Personen gefährdet
oder das Gerät beschädigt werden.
Die ROTEX GCU compact gut sichern,
vorsichtig befördern, Haltegriffe nutzen.
Die ROTEX GCU compact wird auf einer Palette angeliefert. Alle
Flurförderzeuge wie Hubwagen und Stapler sind für den
Transport geeignet.
Lieferumfang
– ROTEX GCU compact (vormontiert),
– Zubehörbeutel (siehe Bild 4-8),
– Außentemperaturfühler (RoCon OT1), zur witterungsgeführ-
ten Regelung,
– Dokumentenpaket.
20
A
B

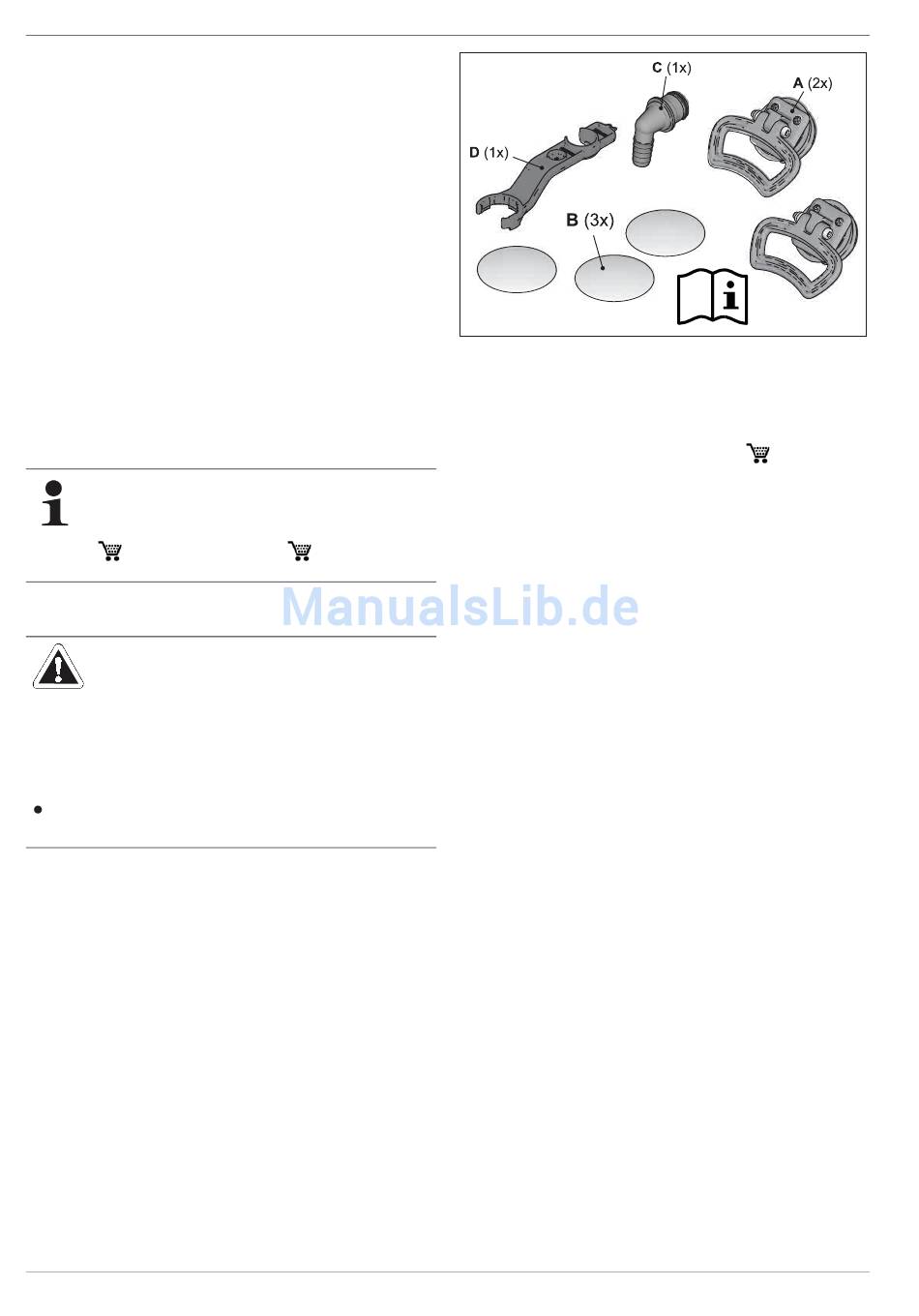

Bild 4-8
Empfohlenes Zubehör
– Sicherheitsgruppe (SGB GCU compact,
Manometer, Sicherheitsventil, Automatikentlüfter, Befüll-
hahn, Anschlussfittings).
Weiteres Zubehör siehe ROTEX Preisliste.
15 45 79) wirksam

4.4 Gas Combi Unit compact aufstellen

4.4.1 Aufstellort wählen
Der Aufstellort der ROTEX GCU compact muss die folgenden
Mindestanforderungen erfüllen.
Aufstellfläche
– Der Untergrund muss eben und glatt sein sowie eine ausrei-
chende Tragfähigkeit des Untergrundes, von 1050 kg/m²
zuzüglich Sicherheitszuschlag aufweisen. Gegebenenfalls
einen Sockel installieren.
– Aufstellmaße beachten (siehe Kap. 4.1).
Aufstellraum
– Bei raumluftunabhängigem Betrieb (Verwendung eines kon-
zentrischen Luft-/Abgas-Systems) bestehen keine besonde-
ren Bedingungen an die Belüftung des Aufstellraumes.
– Bei bedingt raumluftunabhängigem und bei raumluftabhängi-
gem Betrieb muss der Aufstellraum eine Belüftungsöffnung
von mindestens 150 cm
Abgasleitung durch einen Installationsschacht ins Freie,
muss dieser hinterlüftet sein (siehe Kap. 4.2.2).
– Bei raumluftabhängigem Betrieb muss der Aufstellraum frei
sein von aggressiven Dämpfen (z. B. Haarspray, Perchlor-
äthylen, Tetrachlorkohlenstoff), starkem Staubanfall und
hoher Luftfeuchtigkeit (z. B. Waschküche).
– Die Aufstellung im Freien ist nicht zulässig.
– Die Aufstellung in explosionsgefährdeter Umgebung ist nicht
zulässig.
– Die elektronische Regelung darf niemals Witterungseinflüs-
sen ausgesetzt werden.
– Der Speicherbehälter darf nicht dauerhaft direkter Sonnen-
einstrahlung ausgesetzt werden, da die UV-Strahlung und
die Witterungseinflüsse den Kunststoff schädigen.
– Die GCU compact muss frostgeschützt aufgestellt werden.
Handgriffe (nur für Transport
notwendig)
Abdeckblende
Inhalt Zubehörbeutel
2
ins Freie aufweisen. Führt die
FA ROTEX GCU compact - 02/2017
C Schlauch-Anschlussstück
für Sicheitsüberlauf
D Montageschlüssel
15 70 46) mit
