SI 6TU - SI 18TU
6

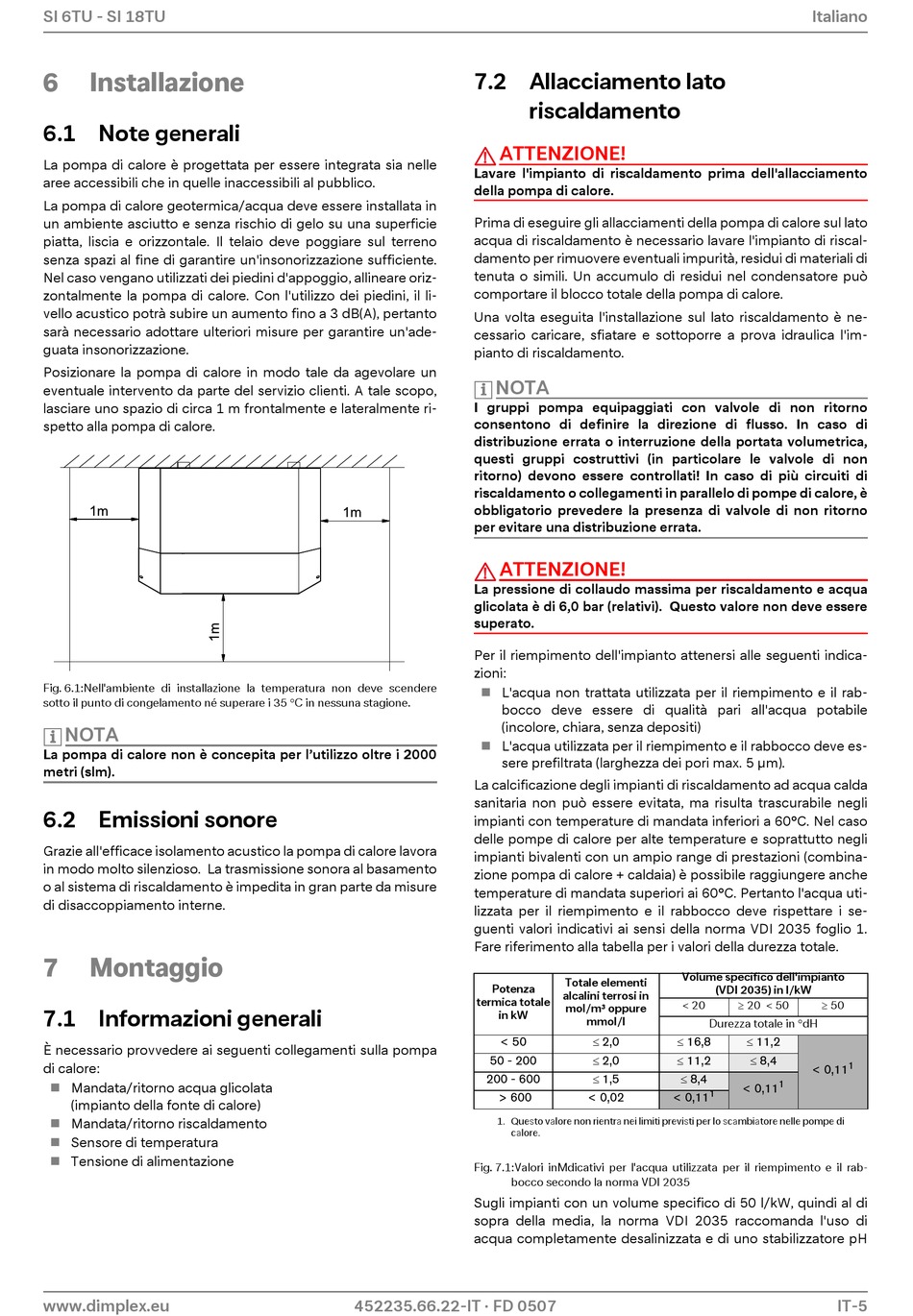

Installazione

6.1 Note generali

La pompa di calore è progettata per essere integrata sia nelle
aree accessibili che in quelle inaccessibili al pubblico.
La pompa di calore geotermica/acqua deve essere installata in
un ambiente asciutto e senza rischio di gelo su una superficie
piatta, liscia e orizzontale. Il telaio deve poggiare sul terreno
senza spazi al fine di garantire un'insonorizzazione sufficiente.
Nel caso vengano utilizzati dei piedini d'appoggio, allineare oriz-
zontalmente la pompa di calore. Con l'utilizzo dei piedini, il li-
vello acustico potrà subire un aumento fino a 3 dB(A), pertanto
sarà necessario adottare ulteriori misure per garantire un'ade-
guata insonorizzazione.
Posizionare la pompa di calore in modo tale da agevolare un
eventuale intervento da parte del servizio clienti. A tale scopo,
lasciare uno spazio di circa 1 m frontalmente e lateralmente ri-
spetto alla pompa di calore.
Fig. 6.1:Nell'ambiente di installazione la temperatura non deve scendere
sotto il punto di congelamento né superare i 35 °C in nessuna stagione.
NOTA
La pompa di calore non è concepita per l'utilizzo oltre i 2000
metri (slm).

6.2 Emissioni sonore

Grazie all'efficace isolamento acustico la pompa di calore lavora
in modo molto silenzioso. La trasmissione sonora al basamento
o al sistema di riscaldamento è impedita in gran parte da misure
di disaccoppiamento interne.
7

Montaggio

7.1 Informazioni generali

È necessario provvedere ai seguenti collegamenti sulla pompa
di calore:
Mandata/ritorno acqua glicolata
(impianto della fonte di calore)
Mandata/ritorno riscaldamento
Sensore di temperatura
Tensione di alimentazione
www.dimplex.eu
7.2 Allacciamento lato
ATTENZIONE!
Lavare l'impianto di riscaldamento prima dell'allacciamento
della pompa di calore.
Prima di eseguire gli allacciamenti della pompa di calore sul lato
acqua di riscaldamento è necessario lavare l'impianto di riscal-
damento per rimuovere eventuali impurità, residui di materiali di
tenuta o simili. Un accumulo di residui nel condensatore può
comportare il blocco totale della pompa di calore.
Una volta eseguita l'installazione sul lato riscaldamento è ne-
cessario caricare, sfiatare e sottoporre a prova idraulica l'im-
pianto di riscaldamento.
NOTA
I gruppi pompa equipaggiati con valvole di non ritorno
consentono di definire la direzione di flusso. In caso di
distribuzione errata o interruzione della portata volumetrica,
questi gruppi costruttivi (in particolare le valvole di non
ritorno) devono essere controllati! In caso di più circuiti di
riscaldamento o collegamenti in parallelo di pompe di calore, è
obbligatorio prevedere la presenza di valvole di non ritorno
per evitare una distribuzione errata.
ATTENZIONE!
La pressione di collaudo massima per riscaldamento e acqua
glicolata è di 6,0 bar (relativi). Questo valore non deve essere
superato.
Per il riempimento dell'impianto attenersi alle seguenti indica-
zioni:
L'acqua non trattata utilizzata per il riempimento e il rab-
bocco deve essere di qualità pari all'acqua potabile
(incolore, chiara, senza depositi)
L'acqua utilizzata per il riempimento e il rabbocco deve es-
sere prefiltrata (larghezza dei pori max. 5 µm).
La calcificazione degli impianti di riscaldamento ad acqua calda
sanitaria non può essere evitata, ma risulta trascurabile negli
impianti con temperature di mandata inferiori a 60°C. Nel caso
delle pompe di calore per alte temperature e soprattutto negli
impianti bivalenti con un ampio range di prestazioni (combina-
zione pompa di calore + caldaia) è possibile raggiungere anche
temperature di mandata superiori ai 60°C. Pertanto l'acqua uti-
lizzata per il riempimento e il rabbocco deve rispettare i se-
guenti valori indicativi ai sensi della norma VDI 2035 foglio 1.
Fare riferimento alla tabella per i valori della durezza totale.
Potenza
termica totale
in kW
< 50
50 - 200
200 - 600
> 600
1. Questo valore non rientra nei limiti previsti per lo scambiatore nelle pompe di
calore.
Fig. 7.1:Valori inMdicativi per l'acqua utilizzata per il riempimento e il rab-
bocco secondo la norma VDI 2035
Sugli impianti con un volume specifico di 50 l/kW, quindi al di
sopra della media, la norma VDI 2035 raccomanda l'uso di
acqua completamente desalinizzata e di uno stabilizzatore pH
452235.66.22-IT · FD 0507
riscaldamento
Volume specifico dell'impianto
Totale elementi
alcalini terrosi in
< 20
mol/m³ oppure
mmol/l
2,0
16,8
2,0
 11,2
1,5
8,4
< 0,02
< 0,11
Italiano
(VDI 2035) in l/kW
20 < 50
50
Durezza totale in °dH
11,2
8,4
1
< 0,11
1
< 0,11
1
IT-5
