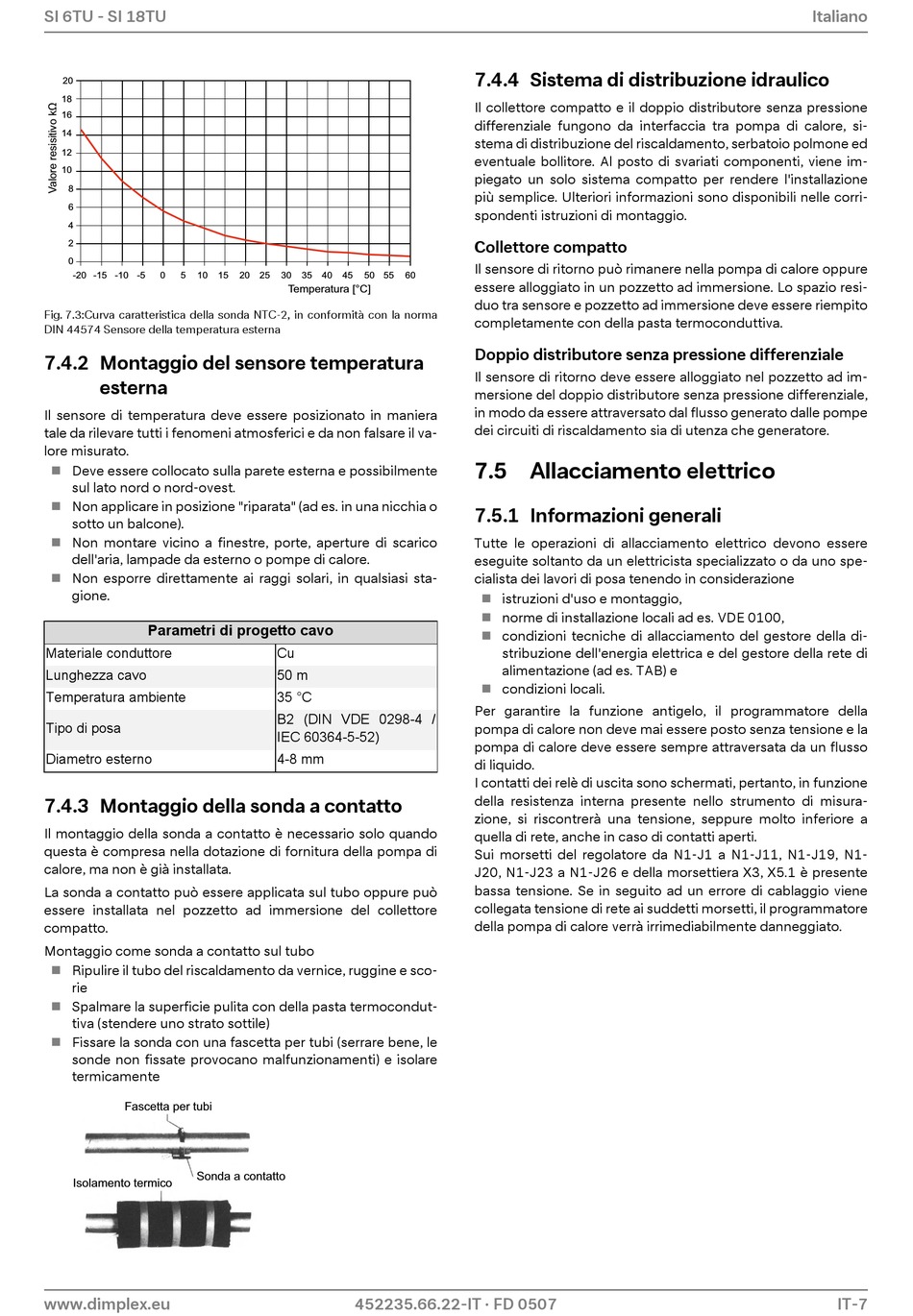

SI 6TU - SI 18TU
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 0 5 10
Fig. 7.3:Curva caratteristica della sonda NTC-2, in conformità con la norma
DIN 44574 Sensore della temperatura esterna
7.4.2 Montaggio del sensore temperatura
esterna
Il sensore di temperatura deve essere posizionato in maniera
tale da rilevare tutti i fenomeni atmosferici e da non falsare il va-
lore misurato.
Deve essere collocato sulla parete esterna e possibilmente

sul lato nord o nord-ovest.
Non applicare in posizione "riparata" (ad es. in una nicchia o

sotto un balcone).
 Non montare vicino a finestre, porte, aperture di scarico
dell'aria, lampade da esterno o pompe di calore.
Non esporre direttamente ai raggi solari, in qualsiasi sta-

gione.
Parametri di progetto cavo
Materiale conduttore
Lunghezza cavo
Temperatura ambiente
Tipo di posa
Diametro esterno
7.4.3 Montaggio della sonda a contatto
Il montaggio della sonda a contatto è necessario solo quando
questa è compresa nella dotazione di fornitura della pompa di
calore, ma non è già installata.
La sonda a contatto può essere applicata sul tubo oppure può
essere installata nel pozzetto ad immersione del collettore
compatto.
Montaggio come sonda a contatto sul tubo
Ripulire il tubo del riscaldamento da vernice, ruggine e sco-

rie
 Spalmare la superficie pulita con della pasta termocondut-
tiva (stendere uno strato sottile)
Fissare la sonda con una fascetta per tubi (serrare bene, le

sonde non fissate provocano malfunzionamenti) e isolare
termicamente
Fascetta per tubi
Sonda a contatto
Isolamento termico
www.dimplex.eu
15 20 25 30 35 40 45 50 55
Temperatura [°C]
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
452235.66.22-IT · FD 0507
7.4.4 Sistema di distribuzione idraulico
Il collettore compatto e il doppio distributore senza pressione
differenziale fungono da interfaccia tra pompa di calore, si-
stema di distribuzione del riscaldamento, serbatoio polmone ed
eventuale bollitore. Al posto di svariati componenti, viene im-
piegato un solo sistema compatto per rendere l'installazione
più semplice. Ulteriori informazioni sono disponibili nelle corri-
spondenti istruzioni di montaggio.
Collettore compatto
Il sensore di ritorno può rimanere nella pompa di calore oppure
60
essere alloggiato in un pozzetto ad immersione. Lo spazio resi-
duo tra sensore e pozzetto ad immersione deve essere riempito
completamente con della pasta termoconduttiva.
Doppio distributore senza pressione differenziale
Il sensore di ritorno deve essere alloggiato nel pozzetto ad im-
mersione del doppio distributore senza pressione differenziale,
in modo da essere attraversato dal flusso generato dalle pompe
dei circuiti di riscaldamento sia di utenza che generatore.

7.5 Allacciamento elettrico

7.5.1 Informazioni generali
Tutte le operazioni di allacciamento elettrico devono essere
eseguite soltanto da un elettricista specializzato o da uno spe-
cialista dei lavori di posa tenendo in considerazione
istruzioni d'uso e montaggio,

 norme di installazione locali ad es. VDE 0100,
condizioni tecniche di allacciamento del gestore della di-

stribuzione dell'energia elettrica e del gestore della rete di
alimentazione (ad es. TAB) e
condizioni locali.

Per garantire la funzione antigelo, il programmatore della
pompa di calore non deve mai essere posto senza tensione e la
pompa di calore deve essere sempre attraversata da un flusso
di liquido.
I contatti dei relè di uscita sono schermati, pertanto, in funzione
della resistenza interna presente nello strumento di misura-
zione, si riscontrerà una tensione, seppure molto inferiore a
quella di rete, anche in caso di contatti aperti.
Sui morsetti del regolatore da N1-J1 a N1-J11, N1-J19, N1-
J20, N1-J23 a N1-J26 e della morsettiera X3, X5.1 è presente
bassa tensione. Se in seguito ad un errore di cablaggio viene
collegata tensione di rete ai suddetti morsetti, il programmatore
della pompa di calore verrà irrimediabilmente danneggiato.
Italiano
IT-7
