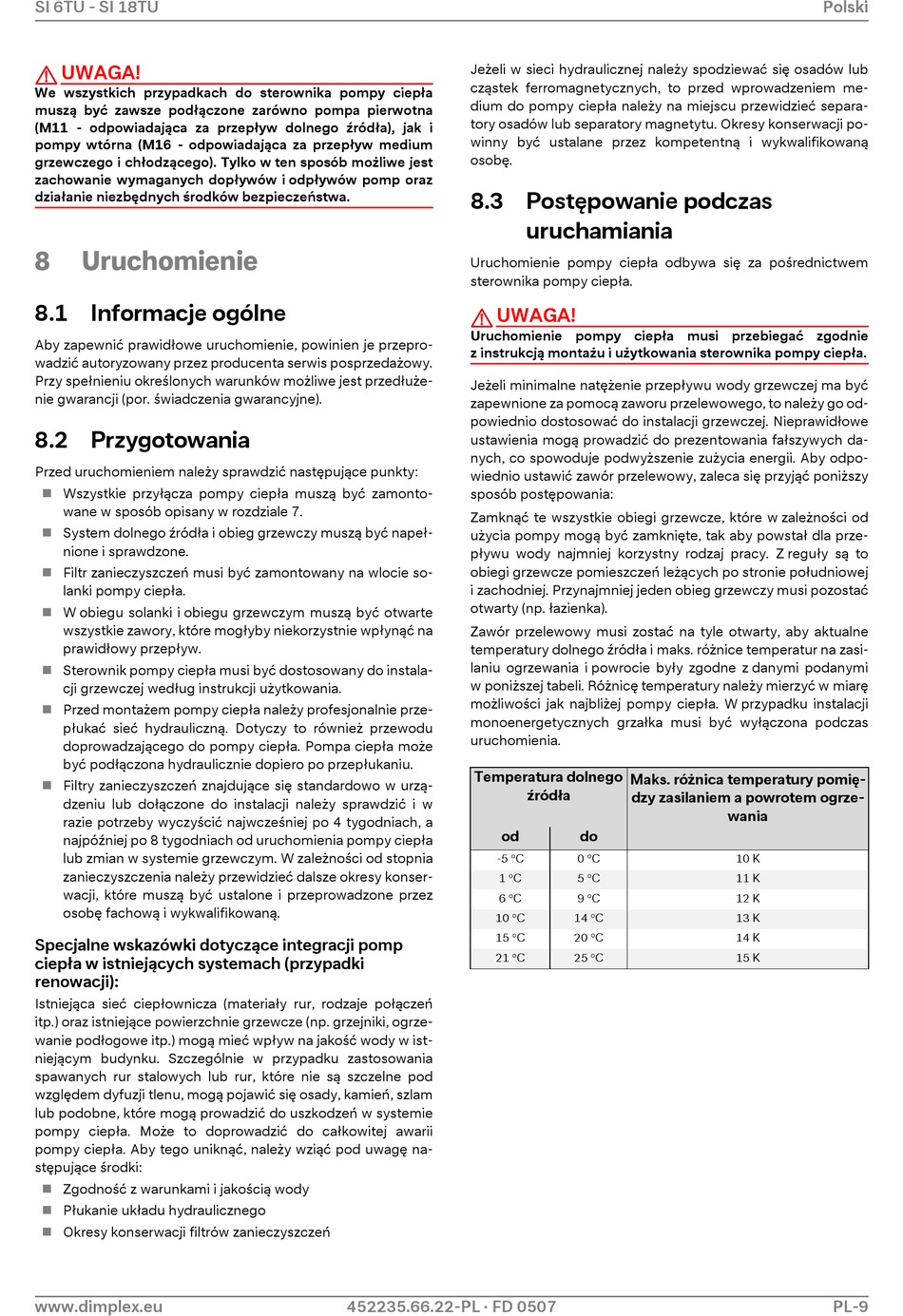

SI 6TU - SI 18TU
UWAGA!
We wszystkich przypadkach do sterownika pompy ciepła
muszą być zawsze podłączone zarówno pompa pierwotna
(M11 - odpowiadająca za przepływ dolnego źródła), jak i
pompy wtórna (M16 - odpowiadająca za przepływ medium
grzewczego i chłodzącego). Tylko w ten sposób możliwe jest
zachowanie wymaganych dopływów i odpływów pomp oraz
działanie niezbędnych środków bezpieczeństwa.
8

Uruchomienie

8.1 Informacje ogólne
Aby zapewnić prawidłowe uruchomienie, powinien je przepro-
wadzić autoryzowany przez producenta serwis posprzedażowy.
Przy spełnieniu określonych warunków możliwe jest przedłuże-
nie gwarancji (por. świadczenia gwarancyjne).

8.2 Przygotowania

Przed uruchomieniem należy sprawdzić następujące punkty:
Wszystkie przyłącza pompy ciepła muszą być zamonto-

wane w sposób opisany w rozdziale 7.
System dolnego źródła i obieg grzewczy muszą być napeł-

nione i sprawdzone.
 Filtr zanieczyszczeń musi być zamontowany na wlocie so-
lanki pompy ciepła.
W obiegu solanki i obiegu grzewczym muszą być otwarte

wszystkie zawory, które mogłyby niekorzystnie wpłynąć na
prawidłowy przepływ.
Sterownik pompy ciepła musi być dostosowany do instala-

cji grzewczej według instrukcji użytkowania.
 Przed montażem pompy ciepła należy profesjonalnie prze-
płukać sieć hydrauliczną. Dotyczy to również przewodu
doprowadzającego do pompy ciepła. Pompa ciepła może
być podłączona hydraulicznie dopiero po przepłukaniu.
Filtry zanieczyszczeń znajdujące się standardowo w urzą-

dzeniu lub dołączone do instalacji należy sprawdzić i w
razie potrzeby wyczyścić najwcześniej po 4 tygodniach, a
najpóźniej po 8 tygodniach od uruchomienia pompy ciepła
lub zmian w systemie grzewczym. W zależności od stopnia
zanieczyszczenia należy przewidzieć dalsze okresy konser-
wacji, które muszą być ustalone i przeprowadzone przez
osobę fachową i wykwalifikowaną.
Specjalne wskazówki dotyczące integracji pomp
ciepła w istniejących systemach (przypadki
renowacji):
Istniejąca sieć ciepłownicza (materiały rur, rodzaje połączeń
itp.) oraz istniejące powierzchnie grzewcze (np. grzejniki, ogrze-
wanie podłogowe itp.) mogą mieć wpływ na jakość wody w ist-
niejącym budynku. Szczególnie w przypadku zastosowania
spawanych rur stalowych lub rur, które nie są szczelne pod
względem dyfuzji tlenu, mogą pojawić się osady, kamień, szlam
lub podobne, które mogą prowadzić do uszkodzeń w systemie
pompy ciepła. Może to doprowadzić do całkowitej awarii
pompy ciepła. Aby tego uniknąć, należy wziąć pod uwagę na-
stępujące środki:
Zgodność z warunkami i jakością wody

 Płukanie układu hydraulicznego
Okresy konserwacji filtrów zanieczyszczeń

www.dimplex.eu
Jeżeli w sieci hydraulicznej należy spodziewać się osadów lub
cząstek ferromagnetycznych, to przed wprowadzeniem me-
dium do pompy ciepła należy na miejscu przewidzieć separa-
tory osadów lub separatory magnetytu. Okresy konserwacji po-
winny być ustalane przez kompetentną i wykwalifikowaną
osobę.
8.3 Postępowanie podczas
Uruchomienie pompy ciepła odbywa się za pośrednictwem
sterownika pompy ciepła.
UWAGA!
Uruchomienie pompy ciepła musi przebiegać zgodnie
z instrukcją montażu i użytkowania sterownika pompy ciepła.
Jeżeli minimalne natężenie przepływu wody grzewczej ma być
zapewnione za pomocą zaworu przelewowego, to należy go od-
powiednio dostosować do instalacji grzewczej. Nieprawidłowe
ustawienia mogą prowadzić do prezentowania fałszywych da-
nych, co spowoduje podwyższenie zużycia energii. Aby odpo-
wiednio ustawić zawór przelewowy, zaleca się przyjąć poniższy
sposób postępowania:
Zamknąć te wszystkie obiegi grzewcze, które w zależności od
użycia pompy mogą być zamknięte, tak aby powstał dla prze-
pływu wody najmniej korzystny rodzaj pracy. Z reguły są to
obiegi grzewcze pomieszczeń leżących po stronie południowej
i zachodniej. Przynajmniej jeden obieg grzewczy musi pozostać
otwarty (np. łazienka).
Zawór przelewowy musi zostać na tyle otwarty, aby aktualne
temperatury dolnego źródła i maks. różnice temperatur na zasi-
laniu ogrzewania i powrocie były zgodne z danymi podanymi
w poniższej tabeli. Różnicę temperatury należy mierzyć w miarę
możliwości jak najbliżej pompy ciepła. W przypadku instalacji
monoenergetycznych grzałka musi być wyłączona podczas
uruchomienia.
Temperatura dolnego
od
-5 °C
1 °C
6 °C
10 °C
15 °C
21 °C
452235.66.22-PL · FD 0507
uruchamiania
Maks. różnica temperatury pomię-
źródła
dzy zasilaniem a powrotem ogrze-
do
0 °C
5 °C
9 °C
14 °C
20 °C
25 °C
Polski
wania
10 K
11 K
12 K
13 K
14 K
15 K
