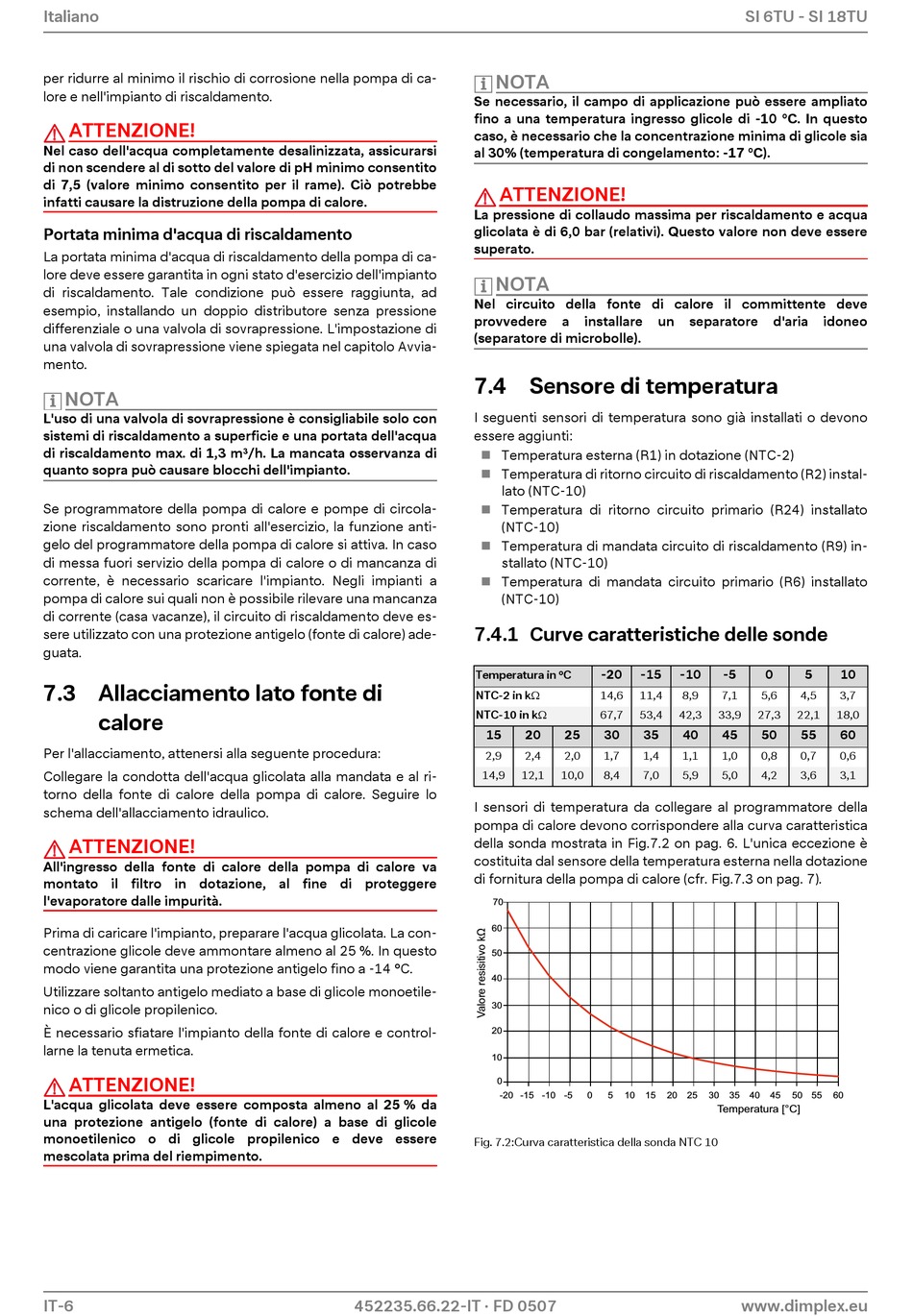

Italiano
per ridurre al minimo il rischio di corrosione nella pompa di ca-
lore e nell'impianto di riscaldamento.
ATTENZIONE!
Nel caso dell'acqua completamente desalinizzata, assicurarsi
di non scendere al di sotto del valore di pH minimo consentito
di 7,5 (valore minimo consentito per il rame). Ciò potrebbe
infatti causare la distruzione della pompa di calore.
Portata minima d'acqua di riscaldamento
La portata minima d'acqua di riscaldamento della pompa di ca-
lore deve essere garantita in ogni stato d'esercizio dell'impianto
di riscaldamento. Tale condizione può essere raggiunta, ad
esempio, installando un doppio distributore senza pressione
differenziale o una valvola di sovrapressione. L'impostazione di
una valvola di sovrapressione viene spiegata nel capitolo Avvia-
mento.
NOTA
L'uso di una valvola di sovrapressione è consigliabile solo con
sistemi di riscaldamento a superficie e una portata dell'acqua
di riscaldamento max. di 1,3 m³/h. La mancata osservanza di
quanto sopra può causare blocchi dell'impianto.
Se programmatore della pompa di calore e pompe di circola-
zione riscaldamento sono pronti all'esercizio, la funzione anti-
gelo del programmatore della pompa di calore si attiva. In caso
di messa fuori servizio della pompa di calore o di mancanza di
corrente, è necessario scaricare l'impianto. Negli impianti a
pompa di calore sui quali non è possibile rilevare una mancanza
di corrente (casa vacanze), il circuito di riscaldamento deve es-
sere utilizzato con una protezione antigelo (fonte di calore) ade-
guata.
7.3 Allacciamento lato fonte di
calore
Per l'allacciamento, attenersi alla seguente procedura:
Collegare la condotta dell'acqua glicolata alla mandata e al ri-
torno della fonte di calore della pompa di calore. Seguire lo
schema dell'allacciamento idraulico.
ATTENZIONE!
All'ingresso della fonte di calore della pompa di calore va
montato il filtro in dotazione, al fine di proteggere
l'evaporatore dalle impurità.
Prima di caricare l'impianto, preparare l'acqua glicolata. La con-
centrazione glicole deve ammontare almeno al 25 %. In questo
modo viene garantita una protezione antigelo fino a -14 °C.
Utilizzare soltanto antigelo mediato a base di glicole monoetile-
nico o di glicole propilenico.
È necessario sfiatare l'impianto della fonte di calore e control-
larne la tenuta ermetica.
ATTENZIONE!
L'acqua glicolata deve essere composta almeno al 25 % da
una protezione antigelo (fonte di calore) a base di glicole
monoetilenico o di glicole propilenico e deve essere
mescolata prima del riempimento.
IT-6
NOTA
Se necessario, il campo di applicazione può essere ampliato
fino a una temperatura ingresso glicole di -10 °C. In questo
caso, è necessario che la concentrazione minima di glicole sia
al 30% (temperatura di congelamento: -17 °C).
ATTENZIONE!
La pressione di collaudo massima per riscaldamento e acqua
glicolata è di 6,0 bar (relativi). Questo valore non deve essere
superato.
NOTA
Nel circuito della fonte di calore il committente deve
provvedere
(separatore di microbolle).

7.4 Sensore di temperatura

I seguenti sensori di temperatura sono già installati o devono
essere aggiunti:
Temperatura esterna (R1) in dotazione (NTC-2)

 Temperatura di ritorno circuito di riscaldamento (R2) instal-
lato (NTC-10)
Temperatura di ritorno circuito primario (R24) installato

(NTC-10)
Temperatura di mandata circuito di riscaldamento (R9) in-

stallato (NTC-10)
 Temperatura di mandata circuito primario (R6) installato
(NTC-10)

7.4.1 Curve caratteristiche delle sonde

Temperatura in °C
NTC-2 in k
NTC-10 in k
15 20
2,9 2,4
14,9 12,1
I sensori di temperatura da collegare al programmatore della
pompa di calore devono corrispondere alla curva caratteristica
della sonda mostrata in Fig.7.2 on pag. 6. L'unica eccezione è
costituita dal sensore della temperatura esterna nella dotazione
di fornitura della pompa di calore (cfr. Fig.7.3 on pag. 7).
70
60
50
40
30
20
10
0
-20 -15 -10 -5
Fig. 7.2:Curva caratteristica della sonda NTC 10
452235.66.22-IT · FD 0507
a installare un separatore
-20 -15 -10 -5
14,6 11,4 8,9 7,1
67,7 53,4 42,3 33,9
25 30 35 40 45
2,0 1,7 1,4 1,1 1,0
10,0 8,4 7,0 5,9 5,0
0 5 10 15 20 25 30 35
Temperatura [°C]
SI 6TU - SI 18TU
d'aria idoneo
0 5 10
5,6 4,5 3,7
27,3 22,1 18,0
50 55 60
0,8 0,7 0,6
4,2 3,6 3,1
40 45 50 55 60
www.dimplex.eu
