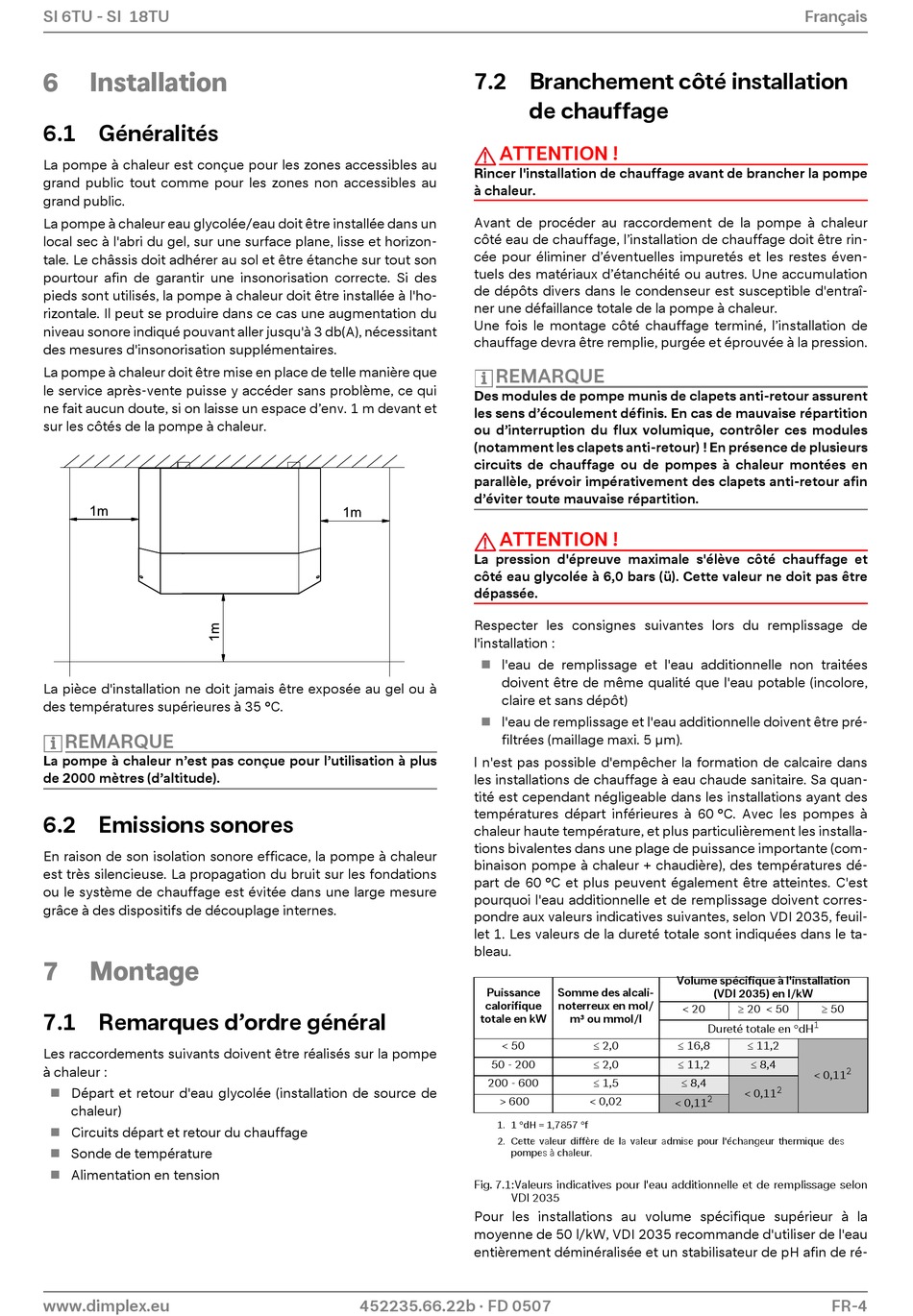

SI 6TU - SI 18TU
6
Installation
6.1 Généralités
La pompe à chaleur est conçue pour les zones accessibles au
grand public tout comme pour les zones non accessibles au
grand public.
La pompe à chaleur eau glycolée/eau doit être installée dans un
local sec à l'abri du gel, sur une surface plane, lisse et horizon-
tale. Le châssis doit adhérer au sol et être étanche sur tout son
pourtour afin de garantir une insonorisation correcte. Si des
pieds sont utilisés, la pompe à chaleur doit être installée à l'ho-
rizontale. Il peut se produire dans ce cas une augmentation du
niveau sonore indiqué pouvant aller jusqu'à 3 db(A), nécessitant
des mesures d'insonorisation supplémentaires.
La pompe à chaleur doit être mise en place de telle manière que
le service après-vente puisse y accéder sans problème, ce qui
ne fait aucun doute, si on laisse un espace d'env. 1 m devant et
sur les côtés de la pompe à chaleur.
La pièce d'installation ne doit jamais être exposée au gel ou à
des températures supérieures à 35 °C.
REMARQUE
La pompe à chaleur n'est pas conçue pour l'utilisation à plus
de 2000 mètres (d'altitude).

6.2 Emissions sonores

En raison de son isolation sonore efficace, la pompe à chaleur
est très silencieuse. La propagation du bruit sur les fondations
ou le système de chauffage est évitée dans une large mesure
grâce à des dispositifs de découplage internes.
7
Montage
7.1 Remarques d'ordre général
Les raccordements suivants doivent être réalisés sur la pompe
à chaleur :
Départ et retour d'eau glycolée (installation de source de
chaleur)
Circuits départ et retour du chauffage
Sonde de température
Alimentation en tension
www.dimplex.eu
7.2 Branchement côté installation
de chauffage
ATTENTION !
Rincer l'installation de chauffage avant de brancher la pompe
à chaleur.
Avant de procéder au raccordement de la pompe à chaleur
côté eau de chauffage, l'installation de chauffage doit être rin-
cée pour éliminer d'éventuelles impuretés et les restes éven-
tuels des matériaux d'étanchéité ou autres. Une accumulation
de dépôts divers dans le condenseur est susceptible d'entraî-
ner une défaillance totale de la pompe à chaleur.
Une fois le montage côté chauffage terminé, l'installation de
chauffage devra être remplie, purgée et éprouvée à la pression.
REMARQUE
Des modules de pompe munis de clapets anti-retour assurent
les sens d'écoulement définis. En cas de mauvaise répartition
ou d'interruption du flux volumique, contrôler ces modules
(notamment les clapets anti-retour) ! En présence de plusieurs
circuits de chauffage ou de pompes à chaleur montées en
parallèle, prévoir impérativement des clapets anti-retour afin
d'éviter toute mauvaise répartition.
ATTENTION !
La pression d'épreuve maximale s'élève côté chauffage et
côté eau glycolée à 6,0 bars (ü). Cette valeur ne doit pas être
dépassée.
Respecter les consignes suivantes lors du remplissage de
l'installation :
l'eau de remplissage et l'eau additionnelle non traitées
doivent être de même qualité que l'eau potable (incolore,
claire et sans dépôt)
l'eau de remplissage et l'eau additionnelle doivent être pré-
filtrées (maillage maxi. 5 µm).
l n'est pas possible d'empêcher la formation de calcaire dans
les installations de chauffage à eau chaude sanitaire. Sa quan-
tité est cependant négligeable dans les installations ayant des
températures départ inférieures à 60 °C. Avec les pompes à
chaleur haute température, et plus particulièrement les installa-
tions bivalentes dans une plage de puissance importante (com-
binaison pompe à chaleur + chaudière), des températures dé-
part de 60 °C et plus peuvent également être atteintes. C'est
pourquoi l'eau additionnelle et de remplissage doivent corres-
pondre aux valeurs indicatives suivantes, selon VDI 2035, feuil-
let 1. Les valeurs de la dureté totale sont indiquées dans le ta-
bleau.
Puissance
calorifique
totale en kW
< 50
50 - 200
200 - 600
> 600
1. 1 °dH = 1,7857 °f
2. Cette valeur diffère de la valeur admise pour l'échangeur thermique des
pompes à chaleur.
Fig. 7.1:Valeurs indicatives pour l'eau additionnelle et de remplissage selon
VDI 2035
Pour les installations au volume spécifique supérieur à la
moyenne de 50 l/kW, VDI 2035 recommande d'utiliser de l'eau
entièrement déminéralisée et un stabilisateur de pH afin de ré-
452235.66.22b · FD 0507
Volume spécifique à l'installation
Somme des alcali-
(VDI 2035) en l/kW
noterreux en mol/
< 20
m³ ou mmol/l
Dureté totale en °dH
2,0
16,8
2,0
 11,2
1,5
8,4
< 0,02
2
< 0,11
Français
20 < 50
50
1
11,2
8,4
2
< 0,11
2
< 0,11
FR-4
