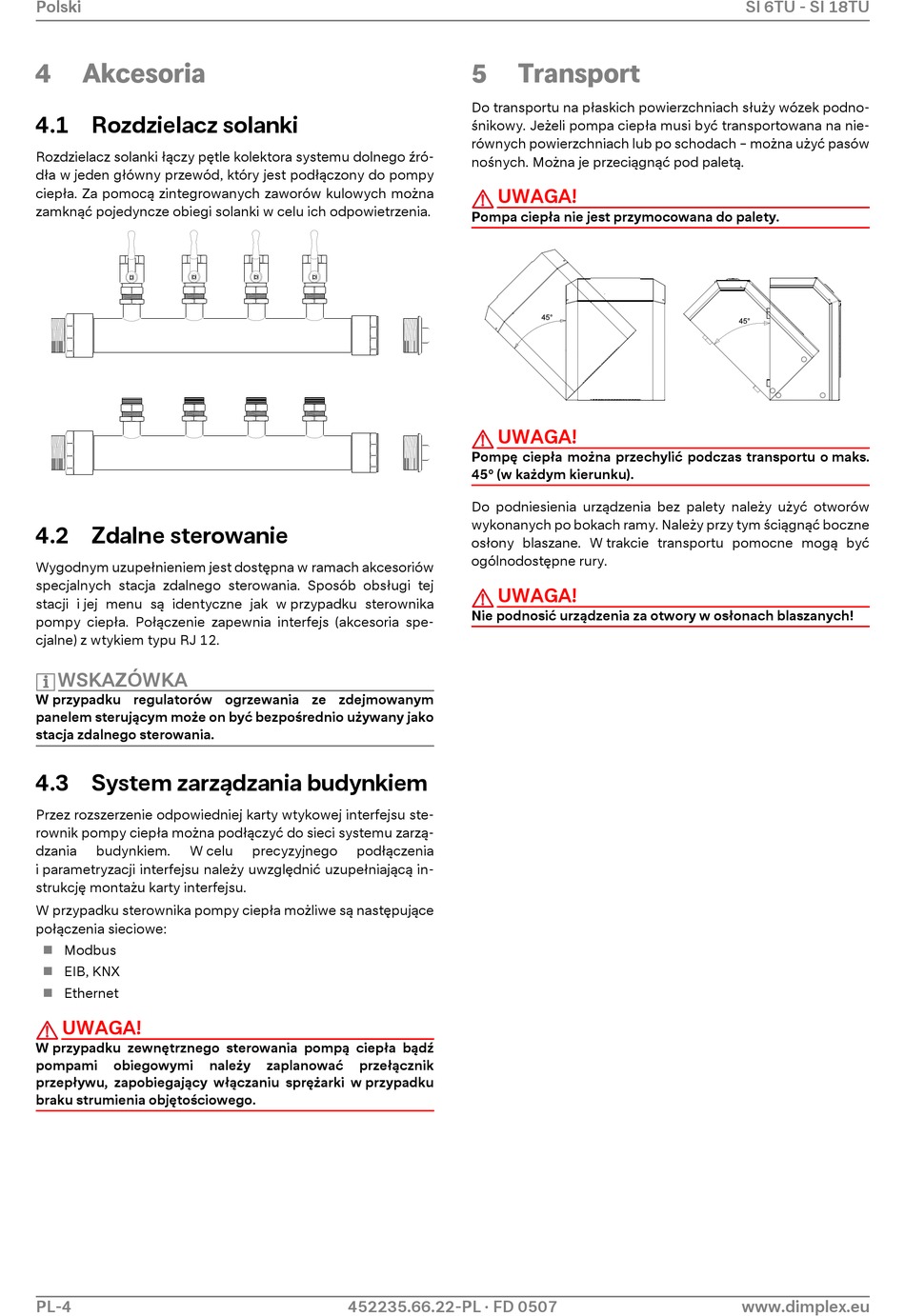

Akcesoria; Rozdzielacz Solanki; Zdalne Sterowanie; System Zarządzania Budynkiem - Dimplex Si 6Tu Montage- Und Gebrauchsanweisungen

Polski
4

Akcesoria

4.1 Rozdzielacz solanki

Rozdzielacz solanki łączy pętle kolektora systemu dolnego źró-
dła w jeden główny przewód, który jest podłączony do pompy
ciepła. Za pomocą zintegrowanych zaworów kulowych można
zamknąć pojedyncze obiegi solanki w celu ich odpowietrzenia.

4.2 Zdalne sterowanie

Wygodnym uzupełnieniem jest dostępna w ramach akcesoriów
specjalnych stacja zdalnego sterowania. Sposób obsługi tej
stacji i jej menu są identyczne jak w przypadku sterownika
pompy ciepła. Połączenie zapewnia interfejs (akcesoria spe-
cjalne) z wtykiem typu RJ 12.
WSKAZÓWKA
W przypadku regulatorów ogrzewania ze zdejmowanym
panelem sterującym może on być bezpośrednio używany jako
stacja zdalnego sterowania.
4.3 System zarządzania budynkiem
Przez rozszerzenie odpowiedniej karty wtykowej interfejsu ste-
rownik pompy ciepła można podłączyć do sieci systemu zarzą-
dzania budynkiem. W celu
i parametryzacji interfejsu należy uwzględnić uzupełniającą in-
strukcję montażu karty interfejsu.
W przypadku sterownika pompy ciepła możliwe są następujące
połączenia sieciowe:
Modbus

 EIB, KNX
Ethernet

UWAGA!
W przypadku zewnętrznego sterowania pompą ciepła bądź
pompami obiegowymi
przepływu, zapobiegający włączaniu sprężarki w przypadku
braku strumienia objętościowego.
PL-4
precyzyjnego podłączenia
należy zaplanować przełącznik
452235.66.22-PL · FD 0507
5

Transport

Do transportu na płaskich powierzchniach służy wózek podno-
śnikowy. Jeżeli pompa ciepła musi być transportowana na nie-
równych powierzchniach lub po schodach – można użyć pasów
nośnych. Można je przeciągnąć pod paletą.
UWAGA!
Pompa ciepła nie jest przymocowana do palety.
UWAGA!
Pompę ciepła można przechylić podczas transportu o maks.
45° (w każdym kierunku).
Do podniesienia urządzenia bez palety należy użyć otworów
wykonanych po bokach ramy. Należy przy tym ściągnąć boczne
osłony blaszane. W trakcie transportu pomocne mogą być
ogólnodostępne rury.
UWAGA!
Nie podnosić urządzenia za otwory w osłonach blaszanych!
SI 6TU - SI 18TU
www.dimplex.eu
