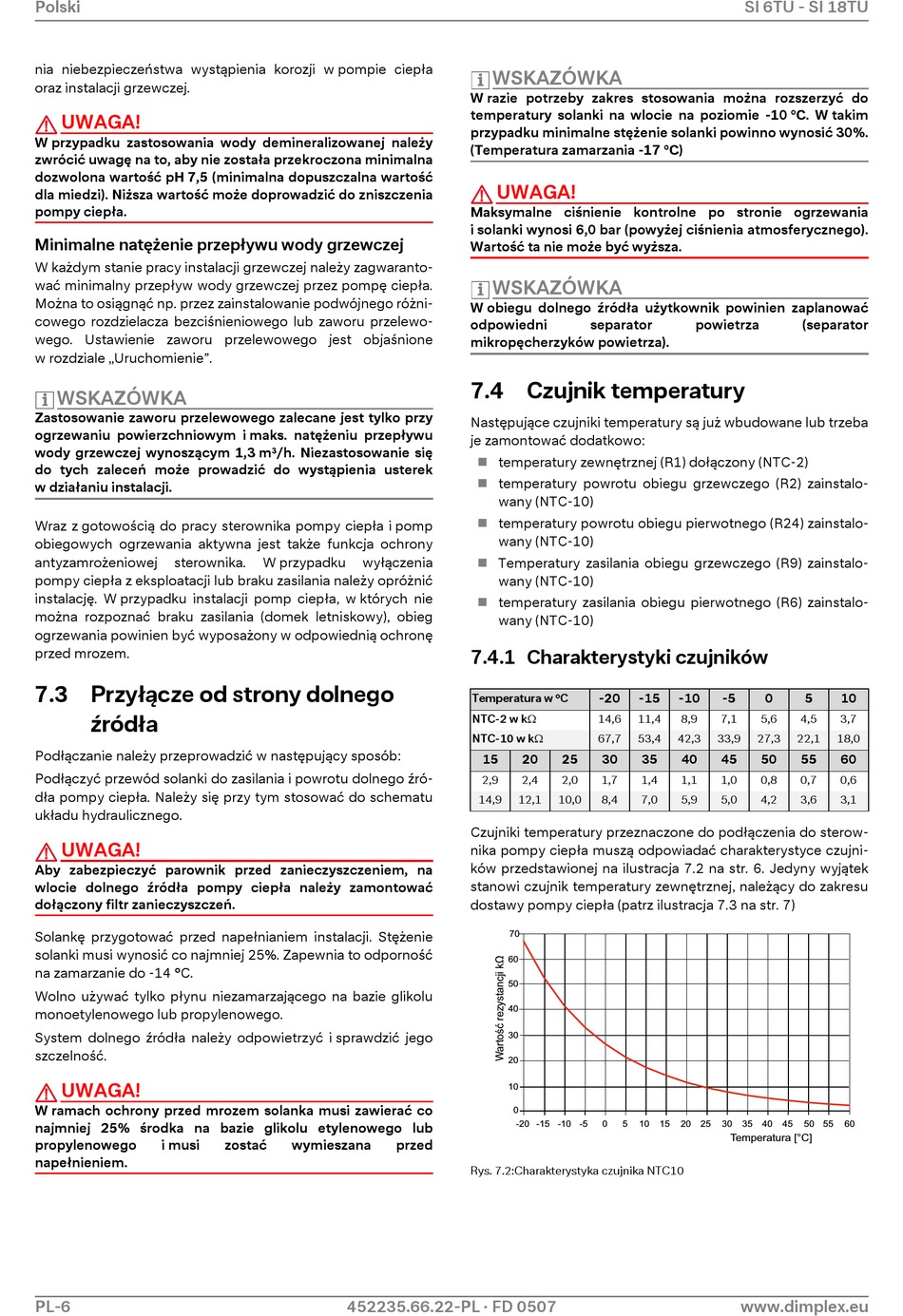

Polski
nia niebezpieczeństwa wystąpienia korozji w pompie ciepła
oraz instalacji grzewczej.
UWAGA!
W przypadku zastosowania wody demineralizowanej należy
zwrócić uwagę na to, aby nie została przekroczona minimalna
dozwolona wartość pH 7,5 (minimalna dopuszczalna wartość
dla miedzi). Niższa wartość może doprowadzić do zniszczenia
pompy ciepła.
Minimalne natężenie przepływu wody grzewczej
W każdym stanie pracy instalacji grzewczej należy zagwaranto-
wać minimalny przepływ wody grzewczej przez pompę ciepła.
Można to osiągnąć np. przez zainstalowanie podwójnego różni-
cowego rozdzielacza bezciśnieniowego lub zaworu przelewo-
wego. Ustawienie zaworu przelewowego jest objaśnione
w rozdziale „Uruchomienie".
WSKAZÓWKA
Zastosowanie zaworu przelewowego zalecane jest tylko przy
ogrzewaniu powierzchniowym i maks. natężeniu przepływu
wody grzewczej wynoszącym 1,3 m³/h. Niezastosowanie się
do tych zaleceń może prowadzić do wystąpienia usterek
w działaniu instalacji.
Wraz z gotowością do pracy sterownika pompy ciepła i pomp
obiegowych ogrzewania aktywna jest także funkcja ochrony
antyzamrożeniowej sterownika.
pompy ciepła z eksploatacji lub braku zasilania należy opróżnić
instalację. W przypadku instalacji pomp ciepła, w których nie
można rozpoznać braku zasilania (domek letniskowy), obieg
ogrzewania powinien być wyposażony w odpowiednią ochronę
przed mrozem.
7.3 Przyłącze od strony dolnego
źródła
Podłączanie należy przeprowadzić w następujący sposób:
Podłączyć przewód solanki do zasilania i powrotu dolnego źró-
dła pompy ciepła. Należy się przy tym stosować do schematu
układu hydraulicznego.
UWAGA!
Aby zabezpieczyć parownik przed zanieczyszczeniem, na
wlocie dolnego źródła pompy ciepła należy zamontować
dołączony filtr zanieczyszczeń.
Solankę przygotować przed napełnianiem instalacji. Stężenie
solanki musi wynosić co najmniej 25%. Zapewnia to odporność
na zamarzanie do -14 °C.
Wolno używać tylko płynu niezamarzającego na bazie glikolu
monoetylenowego lub propylenowego.
System dolnego źródła należy odpowietrzyć i sprawdzić jego
szczelność.
UWAGA!
W ramach ochrony przed mrozem solanka musi zawierać co
najmniej 25% środka na bazie glikolu etylenowego lub
propylenowego i musi
napełnieniem.
PL-6
W przypadku wyłączenia
zostać wymieszana
452235.66.22-PL · FD 0507
WSKAZÓWKA
W razie potrzeby zakres stosowania można rozszerzyć do
temperatury solanki na wlocie na poziomie -10 °C. W takim
przypadku minimalne stężenie solanki powinno wynosić 30%.
(Temperatura zamarzania -17 °C)
UWAGA!
Maksymalne ciśnienie kontrolne po stronie ogrzewania
i solanki wynosi 6,0 bar (powyżej ciśnienia atmosferycznego).
Wartość ta nie może być wyższa.
WSKAZÓWKA
W obiegu dolnego źródła użytkownik powinien zaplanować
odpowiedni
mikropęcherzyków powietrza).

7.4 Czujnik temperatury

Następujące czujniki temperatury są już wbudowane lub trzeba
je zamontować dodatkowo:
temperatury zewnętrznej (R1) dołączony (NTC-2)

temperatury powrotu obiegu grzewczego (R2) zainstalo-

wany (NTC-10)
 temperatury powrotu obiegu pierwotnego (R24) zainstalo-
wany (NTC-10)
Temperatury zasilania obiegu grzewczego (R9) zainstalo-

wany (NTC-10)
temperatury zasilania obiegu pierwotnego (R6) zainstalo-

wany (NTC-10)
7.4.1 Charakterystyki czujników
Temperatura w °C
NTC-2 w k
NTC-10 w k
15 20 25
2,9 2,4 2,0
14,9 12,1 10,0
Czujniki temperatury przeznaczone do podłączenia do sterow-
nika pompy ciepła muszą odpowiadać charakterystyce czujni-
ków przedstawionej na ilustracja 7.2 na str. 6. Jedyny wyjątek
stanowi czujnik temperatury zewnętrznej, należący do zakresu
dostawy pompy ciepła (patrz ilustracja 7.3 na str. 7)
70
60
50
40
30
20
10
0
-20 -15 -10 -5
przed
Rys. 7.2:Charakterystyka czujnika NTC10
SI 6TU - SI 18TU
separator powietrza
-20 -15 -10 -5
14,6 11,4 8,9 7,1 5,6
67,7 53,4 42,3 33,9 27,3
30 35 40 45 50
1,7 1,4 1,1 1,0 0,8
8,4 7,0 5,9 5,0 4,2
0 5 10 15 20 25 30 35
Temperatura [°C]
www.dimplex.eu
(separator
0 5 10
4,5 3,7
22,1 18,0
55 60
0,7 0,6
3,6 3,1
40 45 50 55 60
