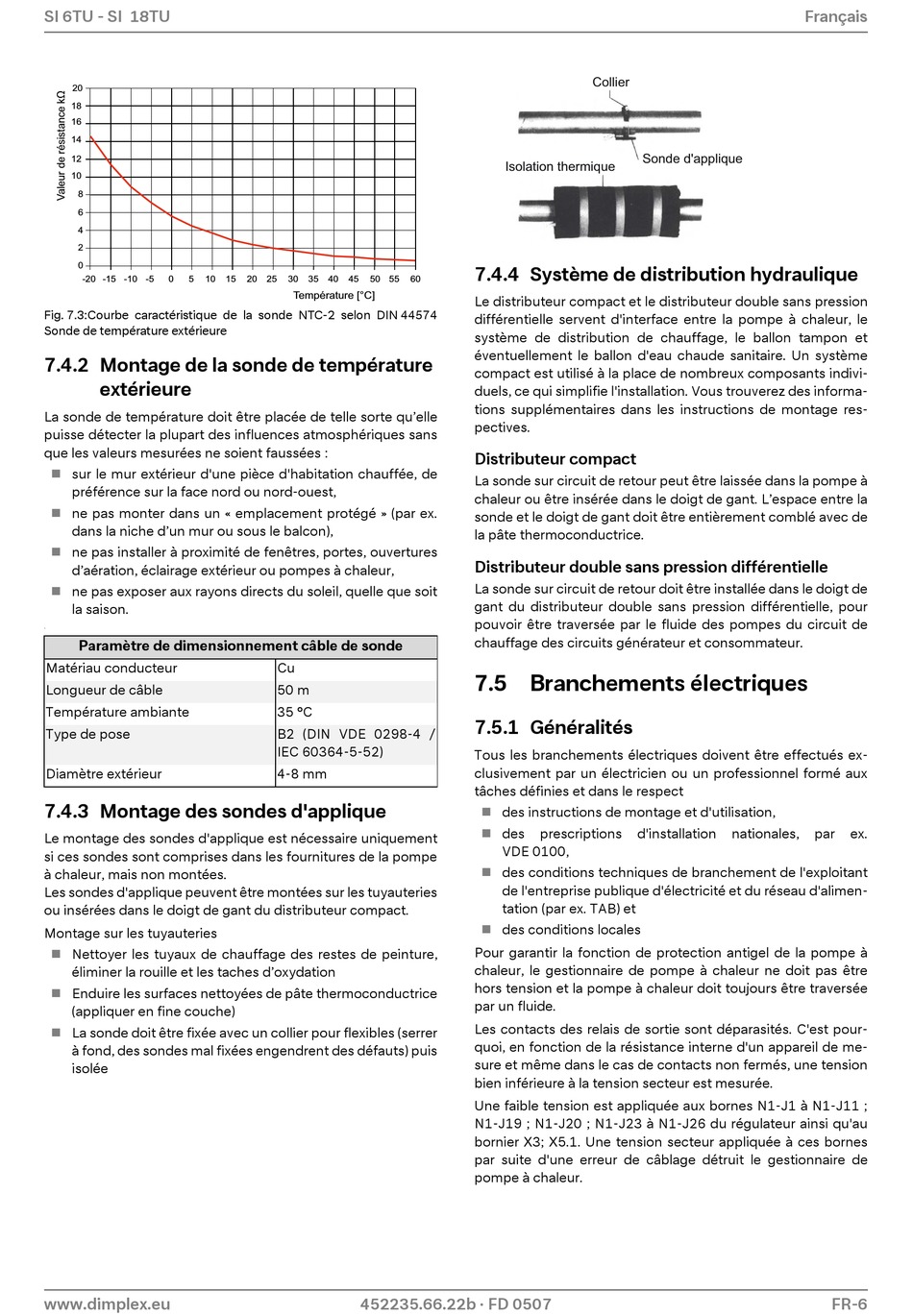

SI 6TU - SI 18TU
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5
0
5
10
Fig. 7.3:Courbe caractéristique de la sonde NTC-2 selon DIN 44574
Sonde de température extérieure
7.4.2 Montage de la sonde de température
extérieure
La sonde de température doit être placée de telle sorte qu'elle
puisse détecter la plupart des influences atmosphériques sans
que les valeurs mesurées ne soient faussées :
sur le mur extérieur d'une pièce d'habitation chauffée, de
préférence sur la face nord ou nord-ouest,
ne pas monter dans un « emplacement protégé » (par ex.
dans la niche d'un mur ou sous le balcon),
ne pas installer à proximité de fenêtres, portes, ouvertures
d'aération, éclairage extérieur ou pompes à chaleur,
ne pas exposer aux rayons directs du soleil, quelle que soit
la saison.
-
Paramètre de dimensionnement câble de sonde
Matériau conducteur
Longueur de câble
Température ambiante
Type de pose
Diamètre extérieur
7.4.3 Montage des sondes d'applique
Le montage des sondes d'applique est nécessaire uniquement
si ces sondes sont comprises dans les fournitures de la pompe
à chaleur, mais non montées.
Les sondes d'applique peuvent être montées sur les tuyauteries
ou insérées dans le doigt de gant du distributeur compact.
Montage sur les tuyauteries
Nettoyer les tuyaux de chauffage des restes de peinture,
éliminer la rouille et les taches d'oxydation
Enduire les surfaces nettoyées de pâte thermoconductrice
(appliquer en fine couche)
La sonde doit être fixée avec un collier pour flexibles (serrer
à fond, des sondes mal fixées engendrent des défauts) puis
isolée
www.dimplex.eu
15
20
25
30
35
40
45
50 55
Température [°C]
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
452235.66.22b · FD 0507
Isolation thermique
7.4.4 Système de distribution hydraulique
60
Le distributeur compact et le distributeur double sans pression
différentielle servent d'interface entre la pompe à chaleur, le
système de distribution de chauffage, le ballon tampon et
éventuellement le ballon d'eau chaude sanitaire. Un système
compact est utilisé à la place de nombreux composants indivi-
duels, ce qui simplifie l'installation. Vous trouverez des informa-
tions supplémentaires dans les instructions de montage res-
pectives.
Distributeur compact
La sonde sur circuit de retour peut être laissée dans la pompe à
chaleur ou être insérée dans le doigt de gant. L'espace entre la
sonde et le doigt de gant doit être entièrement comblé avec de
la pâte thermoconductrice.
Distributeur double sans pression différentielle
La sonde sur circuit de retour doit être installée dans le doigt de
gant du distributeur double sans pression différentielle, pour
pouvoir être traversée par le fluide des pompes du circuit de
chauffage des circuits générateur et consommateur.
7.5 Branchements électriques
7.5.1 Généralités
Tous les branchements électriques doivent être effectués ex-
clusivement par un électricien ou un professionnel formé aux
tâches définies et dans le respect
des instructions de montage et d'utilisation,
des
prescriptions
VDE 0100,
des conditions techniques de branchement de l'exploitant
de l'entreprise publique d'électricité et du réseau d'alimen-
tation (par ex. TAB) et
des conditions locales
Pour garantir la fonction de protection antigel de la pompe à
chaleur, le gestionnaire de pompe à chaleur ne doit pas être
hors tension et la pompe à chaleur doit toujours être traversée
par un fluide.
Les contacts des relais de sortie sont déparasités. C'est pour-
quoi, en fonction de la résistance interne d'un appareil de me-
sure et même dans le cas de contacts non fermés, une tension
bien inférieure à la tension secteur est mesurée.
Une faible tension est appliquée aux bornes N1-J1 à N1-J11 ;
N1-J19 ; N1-J20 ; N1-J23 à N1-J26 du régulateur ainsi qu'au
bornier X3; X5.1. Une tension secteur appliquée à ces bornes
par suite d'une erreur de câblage détruit le gestionnaire de
pompe à chaleur.
Collier
Sonde d'applique
d'installation
nationales,
Français
par
ex.
FR-6
