Deutsch

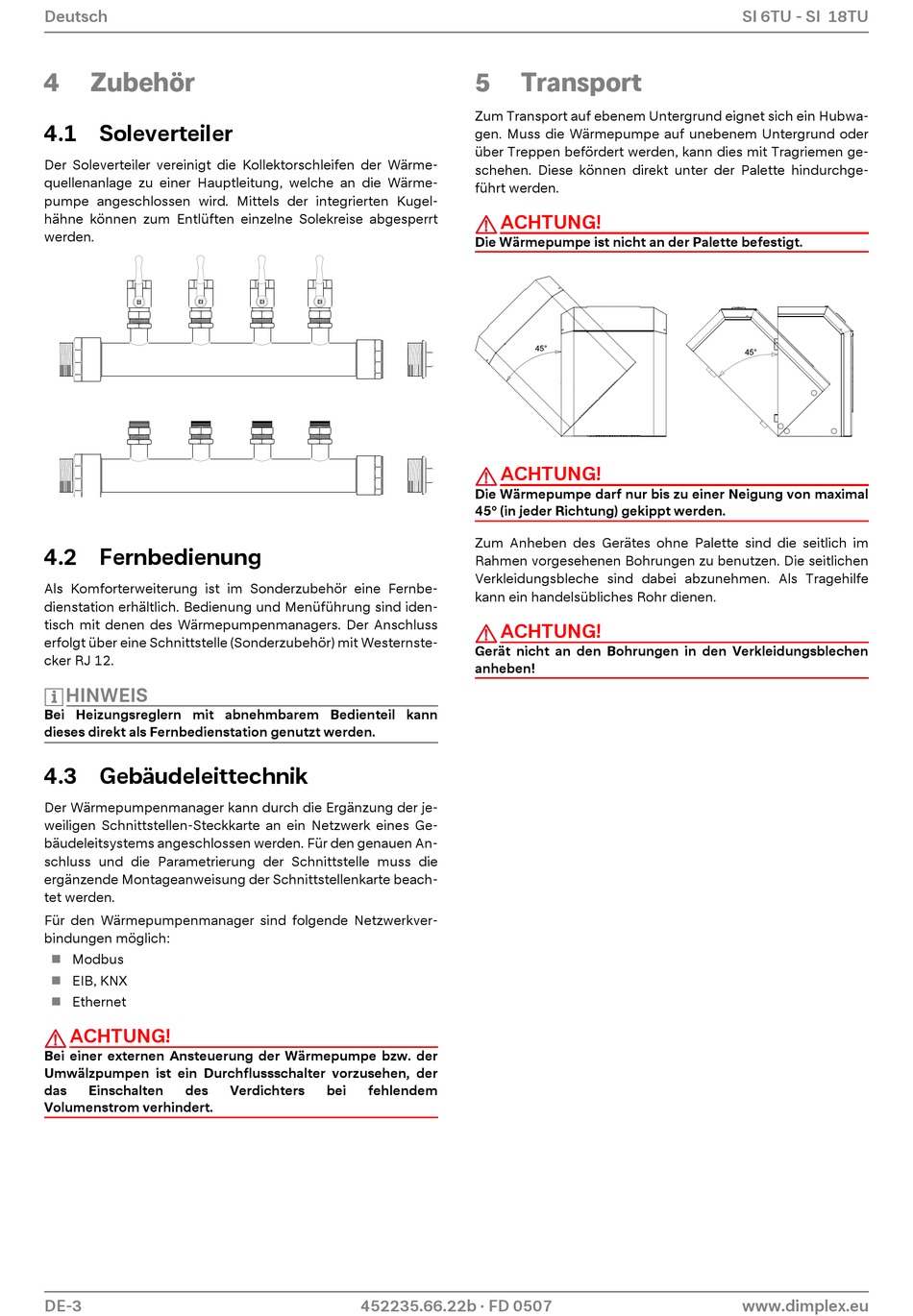

4 Zubehör

4.1 Soleverteiler

Der Soleverteiler vereinigt die Kollektorschleifen der Wärme-
quellenanlage zu einer Hauptleitung, welche an die Wärme-
pumpe angeschlossen wird. Mittels der integrierten Kugel-
hähne können zum Entlüften einzelne Solekreise abgesperrt
werden.

4.2 Fernbedienung

Als Komforterweiterung ist im Sonderzubehör eine Fernbe-
dienstation erhältlich. Bedienung und Menüführung sind iden-
tisch mit denen des Wärmepumpenmanagers. Der Anschluss
erfolgt über eine Schnittstelle (Sonderzubehör) mit Westernste-
cker RJ 12.
HINWEIS
Bei Heizungsreglern mit abnehmbarem Bedienteil kann
dieses direkt als Fernbedienstation genutzt werden.
4.3 Gebäudeleittechnik
Der Wärmepumpenmanager kann durch die Ergänzung der je-
weiligen Schnittstellen-Steckkarte an ein Netzwerk eines Ge-
bäudeleitsystems angeschlossen werden. Für den genauen An-
schluss und die Parametrierung der Schnittstelle muss die
ergänzende Montageanweisung der Schnittstellenkarte beach-
tet werden.
Für den Wärmepumpenmanager sind folgende Netzwerkver-
bindungen möglich:
Modbus

EIB, KNX

Ethernet

ACHTUNG!
Bei einer externen Ansteuerung der Wärmepumpe bzw. der
Umwälzpumpen ist ein Durchflussschalter vorzusehen, der
das Einschalten des
Volumenstrom verhindert.
DE-3
Verdichters bei fehlendem
452235.66.22b · FD 0507
5

Transport

Zum Transport auf ebenem Untergrund eignet sich ein Hubwa-
gen. Muss die Wärmepumpe auf unebenem Untergrund oder
über Treppen befördert werden, kann dies mit Tragriemen ge-
schehen. Diese können direkt unter der Palette hindurchge-
führt werden.
ACHTUNG!
Die Wärmepumpe ist nicht an der Palette befestigt.
ACHTUNG!
Die Wärmepumpe darf nur bis zu einer Neigung von maximal
45° (in jeder Richtung) gekippt werden.
Zum Anheben des Gerätes ohne Palette sind die seitlich im
Rahmen vorgesehenen Bohrungen zu benutzen. Die seitlichen
Verkleidungsbleche sind dabei abzunehmen. Als Tragehilfe
kann ein handelsübliches Rohr dienen.
ACHTUNG!
Gerät nicht an den Bohrungen in den Verkleidungsblechen
anheben!
SI 6TU - SI 18TU
