JON

Wandpaneel

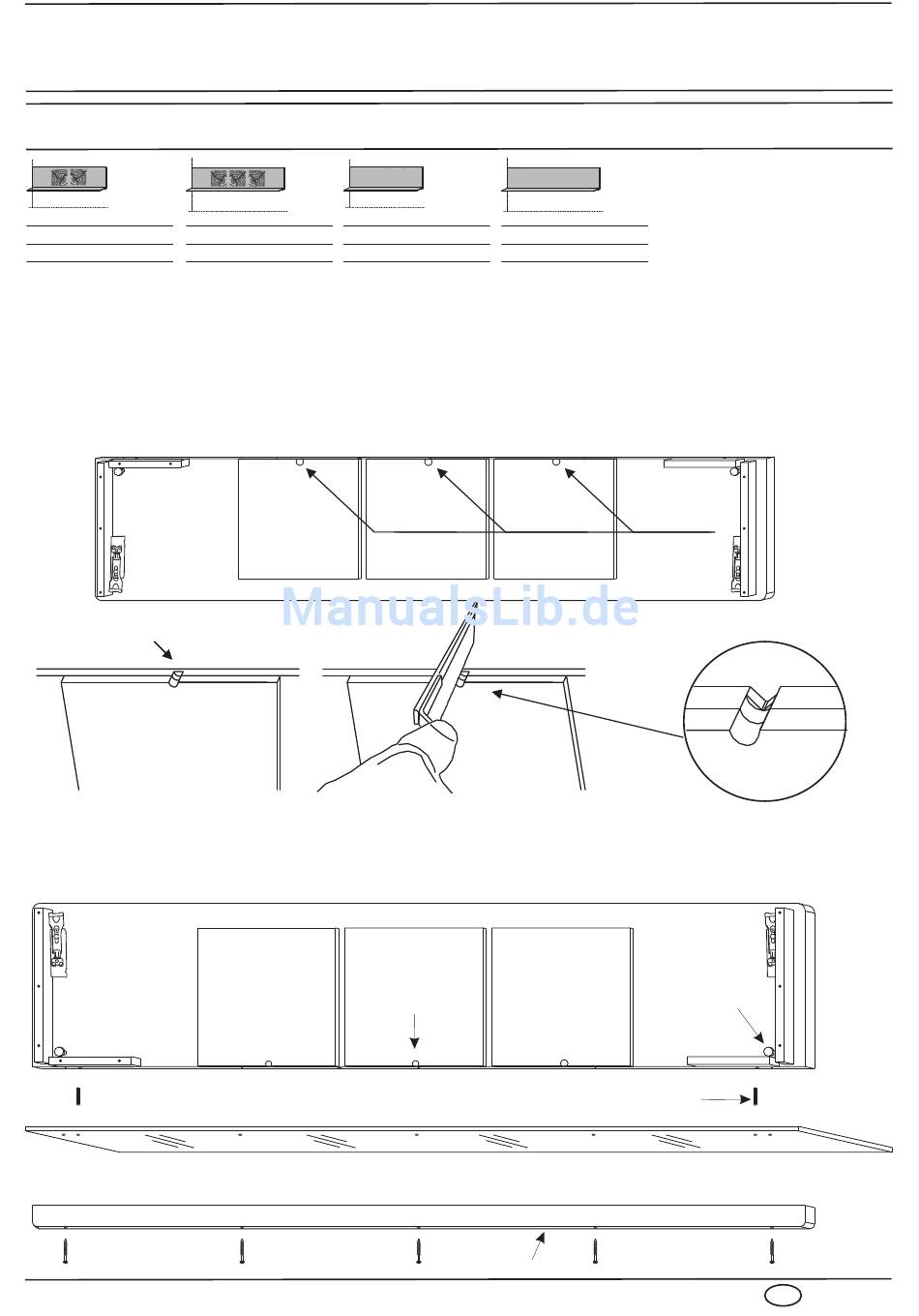

Montage Wandpaneele / Beleuchtung 1121/1161/1125/1165
B 126 H 39,5 T 24 B 168 H 39,5 T 24
1121 1161
1. Entfernen Sie die Verpackung von den Möbelteilen und legen die Teile auf eine plane, saubere
und weiche Unterlage.
2. Falls keine Beleuchtung montiert werden soll, können Sie mit Punkt 3 fortfahren.
Zur Montage der Wandpaneel - Beleuchtung stellen Sie zunächst die Öffnung für die Anschluss-
leitung her. Auf der Rückseite befinden sich Vorbohrungen. Diese schneiden Sie mit einer Feinsäge
„V"-förmig frei. Achten Sie darauf, dass der kleine Stecker der Lampe durch die Öffnung passt.
Rückseite
Vorbohrung zur Montage
der Beleuchtung
3. Montieren Sie, wie in der unteren Abbildung dargestellt,
Glasboden und der Abschlussleiste mit den mitgelieferten Holzdübeln und den
RW-Schrauben.
Rückseite
B 126 H 39,5 T 24
1125
Vorbohrung zur
Montage der
Beleuchtung
Glasboden
Schrauben 4,5x60 mm
B 168 H 39,5 T 24
1165
Vorbohrung zur
Montage der
Beleuchtung
„V" förmiges freischneiden
der Bohrung
das Rückwandpaneel mit dem
Holzdübel 8x35
zum Positionieren
Abschluss-
Holzleiste
Ø 4,5x60
Stellschraube
zum Ausrichten
D
8
