Montage - Julabo HT60-M2 Originalbetriebsanleitung

Vorbereitungen

5.2. Montage

Vorsicht:
Montage der C.U.-Einheit / Montage des Magnetventils
•
•
Steuerung von C.U.-Kühleinheit oder Magnetventil
•
56
K14
K11
26
Gerät ausschalten und Verbindung zum Energieversorgungsnetz trennen, bevor
Montagearbeiten durchgeführt werden.
Den Stecker des Steuerkabels (56), für die C.U.-Einheit oder das Magnetventil, immer im
stromlosen Zustand auf- oder abstecken.
Mit C.U.-Kühleinheit oder Magnetventil muss der Menüpunkt
-KühlungMax – auf einen Wert > 0 (Empfehlung: 100 %) eingestellt werden damit die
automatische Steuerung der Kühlung aktiv werden kann.
(Siehe 8.6. Begrenzungen)

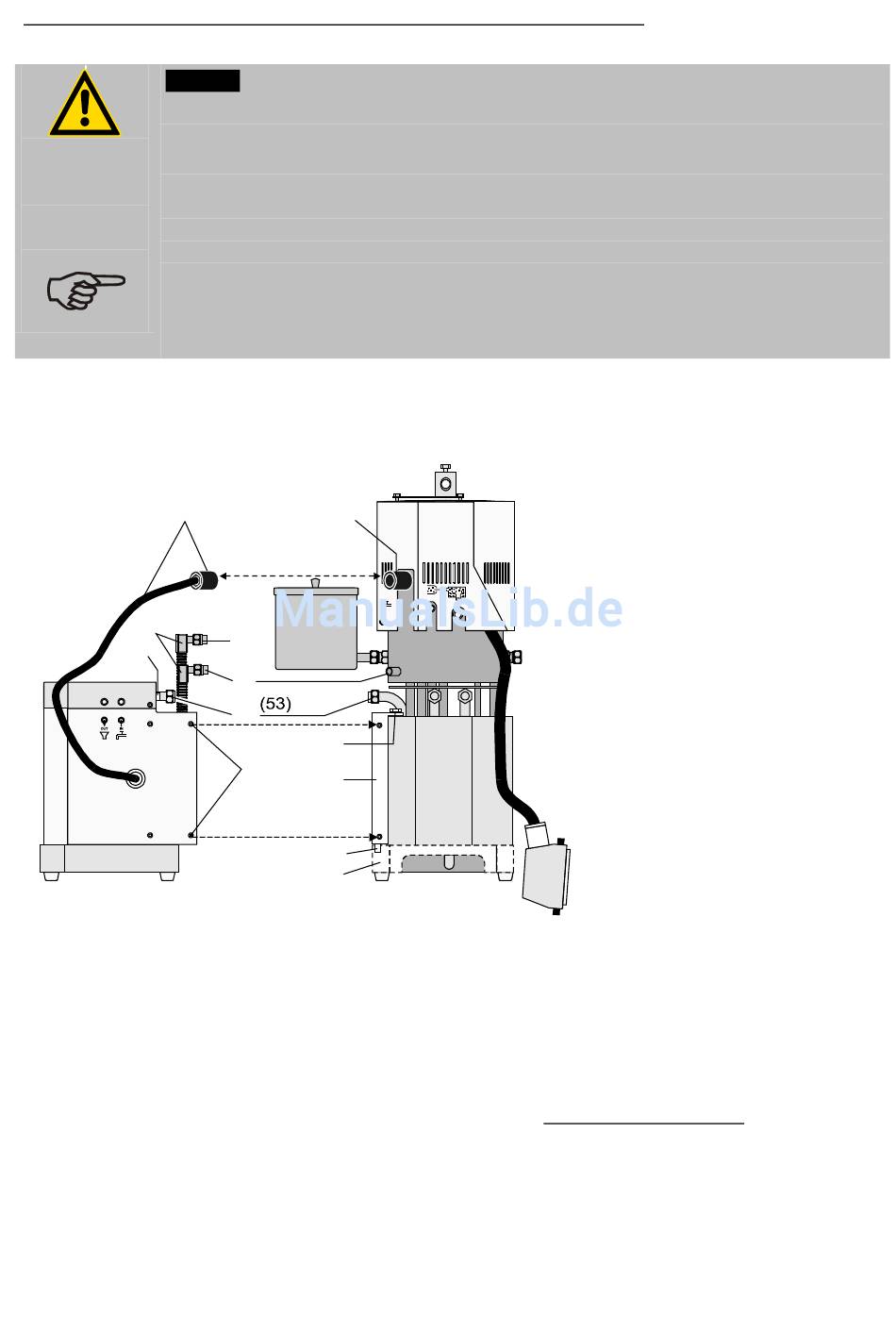

Montage der C.U.-Einheit
JULABO Bestell-Nr.
9 790 100
56a
44
45
52
63
64
60
62
61
•
Das Kühlwasser (44, 45) anschließen. (Gabelschlüssel SW15)
Dabei das Rohr an Position (K14) mit einem Gabelschlüssel (SW14)
festhalten.
•
Das Steuerkabel (56) am Steuerausgang (56a) aufstecken und fest
verschrauben.
Kühlleistung der C.U.-Einheit bei 2 l/min Kühlwasserstrom:
Temperatur <IntIst>
Kühlleistung
C.U.-Kühleinheit
•
Das Montageblech (60) mit den
Führungsstiften (62) in den
Sockel (61) des Thermostaten
stecken und mit den Sechkant-
Schrauben (63) befestigen.
•
Die C.U.-Kühleinheit an den
Thermostaten schieben und an
den Punkten (64) fest
anschrauben.
•
Den Kühlkreislauf für das Öl
(52, 53) anschließen
(Gabelschlüssel SW19). Dabei
das Rohr an Position (K11) mit
einem Gabelschlüssel (SW11)
festhalten.
[°C] 350 250
[kW] 12 8
150 75
4 1
