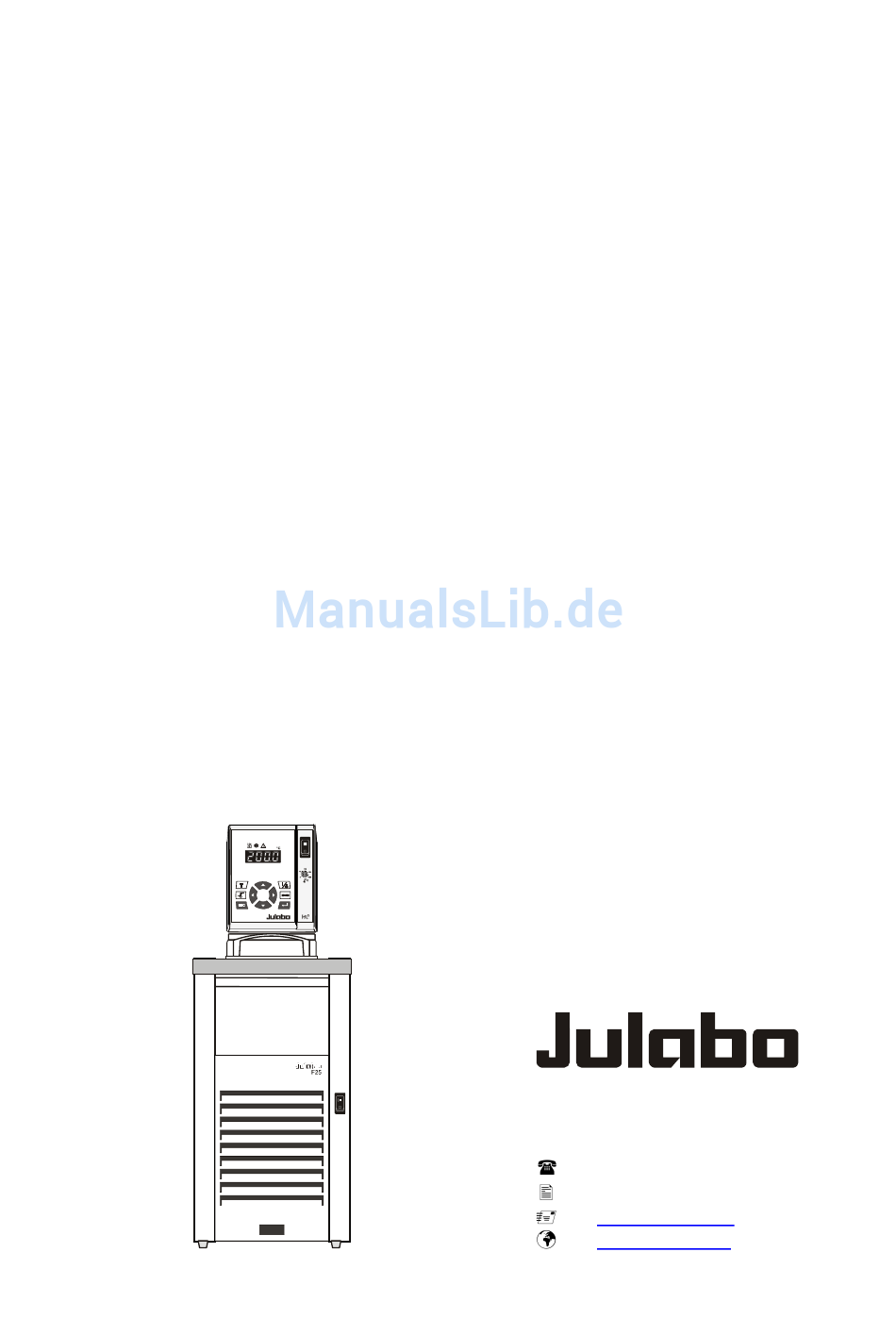

1.950.0345BD4
19500351_a.doc
Betriebs-
anleitung
Kälte-Umwälzthermostate
F12-MC
F32-MC
FP35-MC
02/09
F25-MC
F26-MC
F33-MC
F34-MC
FP40-MC
FP50-MC
FPW50-MC
Innovative Temperature Technology
JULABO Labortechnik GmbH
77960 Seelbach / Germany
+49 (0) 7823 / 51-0
+49 (0) 7823 / 24 91
info@julabo.de
www.julabo.de
Druck: 16.03.09
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Julabo F32-MC
Inhaltszusammenfassung für Julabo F32-MC
- Seite 1 Kälte-Umwälzthermostate F12-MC F25-MC F26-MC F32-MC F33-MC F34-MC FP35-MC FP40-MC FP50-MC FPW50-MC Innovative Temperature Technology JULABO Labortechnik GmbH 77960 Seelbach / Germany +49 (0) 7823 / 51-0 +49 (0) 7823 / 24 91 info@julabo.de www.julabo.de 1.950.0345BD4 02/09 19500351_a.doc Druck: 16.03.09...
- Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Thermostate vertraut machen. Vor Inbetriebnahme deshalb sorgfältig lesen! Qualitätssicherung Das JULABO Qualitäts-Management-System: Entwicklung, Herstellung und Vertrieb von Temperiergeräten für Labor ISO 9001 und Industrie erfüllen die Forderungen der DIN EN ISO 9001:2000.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Betriebsanleitung ......................5 Bestimmungsgemäßer Zweck................5 1.1. Beschreibung .....................5 Verantwortung des Betreibers - Sicherheitshinweise ..........6 2.1. Entsorgen ......................8 2.2. EG-Konformität....................9 2.3. Gewährleistung ....................10 2.4. Technische Daten ....................11 2.5. Kühlwasser-Anschluss ..................17 Bedienungsanleitung ....................19 Bedienungs- und Funktionselemente..............19 Sicherheitshinweise .....................21 4.1. Erklärung der Sicherheitshinweise ..............21 4.2. - Seite 4 12. Fernsteuerbetrieb, Laborautomatisierung............52 12.1. Vorbereitung zur Fernsteuerung ..............52 12.2. Kommunikation mit PC bzw. übergeordnetem Datensystem ......52 12.3. Befehlsübersicht ..................53 12.4. Statusmeldungen ..................55 12.5. Fehlermeldungen ..................55 13. Julabo Service Leistung – Online Ferndiagnose ..........57 14. Reinigung / Reparatur des Gerätes ..............58...
-
Seite 5: Betriebsanleitung
Betriebsanleitung Bestimmungsgemäßer Zweck Die JULABO Thermostate sind für die Temperierung bestimmter flüssiger Medien in einem Badgefäß vorgesehen. An den herausgeführten Pumpenanschlüssen können Temperieraufgaben in einem externen Temperierkreislauf durchgeführt werden. Die JULABO Thermostate sind nicht geeignet zur direkten Temperie- rung von Nahrungs- und Genussmitteln, sowie pharmazeutischer und medizintechnischer Produkte. -
Seite 6: Verantwortung Des Betreibers - Sicherheitshinweise
Verantwortung des Betreibers - Sicherheitshinweise Verantwortung des Betreibers - Sicherheitshinweise Die Produkte der Firma JULABO Labortechnik GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Thermostaten entstehen können, und nennt die... - Seite 7 verwendet werden sollten. Durch magnetische Abstrahlung können andere Geräte mit magnetfeldempfindli- chen Bauteilen, z. B. ein Monitor, beeinflusst werden. Wir empfehlen einen Mindestabstand von 1 m einzuhalten. Die Umgebungstemperatur darf 40 °C nicht übersteigen und 5 °C nicht unterschreiten. Die relative Luftfeuchtigkeit soll 50 % (40 °C) nicht übersteigen. Nicht in aggressiver Atmosphäre lagern.
-
Seite 8: Entsorgen
Teile und Flächen. Warnschild W26: Farben: gelb, schwarz Warnung vor heißer Oberfläche. (Das Schild wird von JULABO angebracht) Beachten Sie die Anweisungen in den Anleitungen der Fremdgeräte, die Sie an den Thermostat anschließen, insbesondere die dazugehörigen Sicherheitshinweise. Die Anschlussbelegung der Stecker und die technischen Daten der Produkte sind unbedingt zu beachten. -
Seite 9: Eg-Konformität
Vorschriften folgender Europäischer Richtlinien überein: Niederspannungs-Richtlinie zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen EMV-Richtline zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit JULABO Labortechnik GmbH Eisenbahnstr. 45 77960 Seelbach / Germany... -
Seite 10: Gewährleistung
Verantwortung des Betreibers - Sicherheitshinweise 2.3. Gewährleistung Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr. Kostenlose Verlängerung der Gewährleistungszeit Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der Gewährleistung auf 24 Monate, begrenzt auf maximal 10.000 Betriebsstunden. -
Seite 11: Technische Daten
2.4. Technische Daten F12-MC F25-MC Arbeitstemperatur Bereich °C -20 ... 200 -28 ... 200 Temperaturkonstanz °C ±0,01 ±0,01 Temperatureinstellung digital Lokal mit Folientastatur Anzeige am MULTI-DISPLAY(LED) Remote mit PC Anzeige am Bildschirm Temperaturanzeige MULTI-DISPLAY (LED) Auflösung °C -Funktion °C ±3 Temperaturregelung PID2 Heizleistung... - Seite 12 Verantwortung des Betreibers - Sicherheitshinweise F26-MC F32-MC Arbeitstemperatur Bereich °C -28 ... 200 -35 ... 200 Temperaturkonstanz °C ±0,01 ±0,01 Temperatureinstellung digital Lokal mit Folientastatur Anzeige am MULTI-DISPLAY(LED) Remote mit PC Anzeige am Bildschirm Temperaturanzeige MULTI-DISPLAY (LED) Auflösung °C -Funktion °C...
- Seite 13 F33-MC F34-MC Arbeitstemperatur Bereich °C -30 ... 200 -30 ... 150 Temperaturkonstanz °C ±0,01 ±0,01 Temperatureinstellung digital Lokal mit Folientastatur Anzeige am MULTI-DISPLAY(LED) Remote mit PC Anzeige am Bildschirm Temperaturanzeige MULTI-DISPLAY (LED) Auflösung °C -Funktion °C ±3 Temperaturregelung PID2 Heizleistung (bei 230 V) Heizleistung (bei 115V)
- Seite 14 Verantwortung des Betreibers - Sicherheitshinweise FP35-MC Arbeitstemperatur Bereich °C -35 ... 150 Temperaturkonstanz °C ±0,01 Temperatureinstellung digital Lokal mit Folientastatur Anzeige am MULTI-DISPLAY(LED) Remote mit PC Anzeige am Bildschirm Temperaturanzeige MULTI-DISPLAY (LED) Auflösung °C -Funktion °C ±3 Temperaturregelung PID2 Heizleistung (bei 230 V) Heizleistung (bei 115V)
- Seite 15 FP40-MC Arbeitstemperatur Bereich °C -40 ... 200 Temperaturkonstanz °C ±0,01 Temperatureinstellung digital Lokal mit Folientastatur Anzeige am MULTI-DISPLAY(LED) Remote mit PC Anzeige am Bildschirm Temperaturanzeige MULTI-DISPLAY (LED) Auflösung °C -Funktion °C ±3 Temperaturregelung PID2 Heizleistung (bei 230 V) Heizleistung (bei 115V) Kälteleistung °C -20 -40...
- Seite 16 Verantwortung des Betreibers - Sicherheitshinweise FP(W)50-MC Arbeitstemperatur Bereich °C -50 ... 200 Temperaturkonstanz °C ±0,01 Temperatureinstellung digital Lokal mit Folientastatur Anzeige am MULTI-DISPLAY(LED) Remote mit PC Anzeige am Bildschirm Temperaturanzeige MULTI-DISPLAY (LED) Auflösung °C -Funktion °C ±3 Temperaturregelung PID2 Heizleistung (bei 230 V) Heizleistung (bei 115V)
-
Seite 17: Kühlwasser-Anschluss
Sicherheitsvorkehrungen nach IEC 61010-2-010: Übertemperaturschutz, variabel einstellbar 0 °C ... 230 °C Unterniveauschutz Schwimmerschalter Klasseneinteilung nach DIN 12876-1 Klasse III Zusätzliche Warn- und Schutzeinrichtungen: Frühwarnsystem für Unterniveau Schwimmerschalter Warnfunktion Übertemperaturwert optisch + akustisch (in Intervallen) Warnfunktion Untertemperaturwert optisch + akustisch (in Intervallen) Überwachung des Arbeitstemperaturfühlers Plausibilitätskontrolle Fühlerdifferenzüberwachung Arbeits-/Sicherheitstemperaturfühler... - Seite 18 Verantwortung des Betreibers - Sicherheitshinweise Empfohlene Kühlwasserqualität: pH – Wert 7,5 bis 9,0 Sulfat [SO4 2- ] < 100 ppm Hydrogencarbonat [HCO3- ] / Sulfat [SO4 2-] > 1 ppm Härte [Ca2+, Mg2+] / [HCO3-] > 0,5 dH Alkalinität 60 ppm < [HCO3-] < 300 ppm Leitfähigkeit <...
-
Seite 19: Bedienungsanleitung
Bedienungsanleitung Bedienungs- und Funktionselemente Frontseite Rückseite °C °C Netzschalter für Thermostaten, beleuchtet Netzschalter für Kältemaschine, beleuchtet Taste Start / Stop Taste Einstellung von Sollwerte Taste Einstellung von Warn- und Sicherheitswerten Taste Menufunktionen Cursor-Tasten (links/rechts) Editier-Tasten (höher/niedriger) - Seite 20 Kontroll-Anzeige –Heizung Kontroll-Anzeige – Kühlung (ohne Funktion) Kontroll-Anzeige – Alarm Einstellbarer Übertemperaturschutz nach IEC 61010-2-010 Steuerleitung Anschlussbuchse: Alarmausgang, Anschlussbuchse: Steuersignal für Julabo Kälte-Badgefäß Anschlussbuchse: Schnittstelle RS232C, RS232 Fernsteuerung durch einen PC Netzsicherungen: Sicherungsautomat 15 A Netzsicherungen für Kältemaschine: T 10,0 A, D5 x 20 mm Wahlschalter für Kältemaschine (nur F25, F26, F34)
-
Seite 21: Sicherheitshinweise
Sicherheitshinweise 4.1. Erklärung der Sicherheitshinweise Die Betriebsanleitung enthält zusätzliche Sicherheitshinweise. Diese sind durch ein Dreieck mit Ausrufezeichen gekennzeichnet. „Vorsicht, Warnung vor einer Gefahrstelle.“ In Verbindung mit einem Signalwort wird die Bedeutung der Gefahr eingestuft. Anweisungen sorgfältig lesen und befolgen! Warnung: Bezeichnet eine möglicherweise drohende Gefahr für das Leben und die Gesundheit von Personen. - Seite 22 Sicherheitshinweise • Gerät darf nur an Stromversorgungs-Netzsteckdosen mit Schutzkontakt (PE) angeschlossen werden! Diese Arbeiten dürfen nur von Fachkräften durchgeführt werden. • Der Netzstecker dient als sichere Schutztrennung vom Stromver- sorgungsnetz und muss immer frei zugänglich sein. • Das Gerät auf ebener Fläche auf einer Unterlage aus nicht brennbarem Material aufstellen.
- Seite 23 Vorsicht: Zum bestimmungsgemäßen Gebrauch der Thermostate gehört es, z. B. in einem Reaktor Flüssigkeiten zu temperieren. Wir wissen nicht, welche Substanzen das sind. Viele Substanzen sind: • entzündlich, brennbar oder explosiv • gesundheitsschädlich • umweltgefährdend • also: gefährlich. Der Benutzer allein ist für den Umgang mit diesen Stoffen verantwortlich! Folgende Fragen sollen helfen, mögliche Gefahren zu erkennen und Risiken klein zu halten.
-
Seite 24: Vorbereitungen
Vorbereitungen Vorbereitungen 5.1. Aufstellen • Den Kältethermostat auf ebener Fläche auf einer Unterlage aus nicht brennbarem Material aufstellen. F34-MC: Thermostat mit Edelstahlbrücke aufsetzen, so dass sich die freie Badfläche vor dem Thermostaten befindet. • Auf gute Be- und Entlüftung des Aufstellungsortes achten. Der Aufstellungsort sollte ein genügend großer Raum sein, der durch die Abwärme des Gerätes nicht zu stark erwärmt wird. -
Seite 25: Temperierflüssigkeiten
JULABO unbedingt Rücksprache gehalten werden. Es dürfen weder ätzende, noch korrosiv wirkende Temperierflüssigkeiten verwendet werden. JULABO übernimmt keine Haftung bei Schäden, die durch die Auswahl einer ungeeigneten Badflüssigkeit entstehen. Ungeeignete Badflüssigkeiten sind z. B. Substanzen, die • sehr hochviskos sind (deutlich höher als 50 mm... -
Seite 26: Befüllen / Entleeren
Vorbereitungen 5.3. Befüllen / Entleeren Achtung: Die Wärmeausdehnung der Badöle bei steigender Badtemperatur ist zu beachten. Temperierflüssigkeit nicht im heißen Zustand entleeren! Die Temperatur der Temperierflüssigkeit vor dem Entleeren kontrollieren, dazu z. B. das Gerät kurz einschalten. Bitte benutzte Temperierflüssigkeit immer umweltgerecht lagern und entsorgen. -
Seite 27: Temperierung Extern Angeschlossener Systeme
5.4. Temperierung extern angeschlossener Systeme Vorsicht: Alle Schlauchanschlüsse gegen Abrutschen sichern. Wird der Thermostat wieder ohne externen Verbraucher betrieben, muss der Pumpenanschluss (24a) mit der Verschlussschraube geschlossen werden. Der Thermostat ist für die Temperierung externer, geschlossener Systeme vorgesehen (Temperierkreislauf) bei gleichzeitiger RS 232 Temperiermöglichkeit im Thermostatenbad. - Seite 28 Vorbereitungen Bestell-Nr. Länge Temperaturbereich 8 930 209 0.5 m Metallschlauch, dreifach isoliert, M16x1 * -100 °C ... +350 °C 8 930 210 1.0 m 8 930 211 1.5 m 8 930 214 3.0 m 8 930 220 0.5 m Metallschlauch, isoliert, M16x1 * -50 °C bis +200 °C 8 930 221 1.0 m 8 930 222 1.5 m...
-
Seite 29: Inbetriebnahme
Inbetriebnahme 6.1. Netzanschluss Vorsicht: • Gerät darf nur an Stromversorgungs-Netzsteckdosen mit Schutzkontakt (PE) angeschlossen werden! • Der Netzstecker dient als sichere Schutztrennung vom Stromver- sorgungsnetz und muss immer frei zugänglich sein. • Gerät nicht mit beschädigtem Netzkabel in Betrieb nehmen. •... - Seite 30 Inbetriebnahme Start: • Die Start/Stop-Taste drücken. Die aktuelle Badtemperatur wird am MULTI-DISPLAY (LED) angezeigt. Etwas verzögert schaltet die Umwälzpumpe ein. Stop: • Die Start/Stop-Taste drücken. Am MULTI-DISPLAY (LED) wird die Meldung "OFF" angezeigt. Vorsicht: F12-MC Wird der Thermostat mit der Taste oder bei Fernsteuerbetrieb per Befehl (out_mode_05) gestoppt, oder mit dem Netzschalter (1a) ausgeschaltet, wird die Kältemaschine F12 nicht mit abgeschaltet.
-
Seite 31: Autostart Einschalten / Ausschalten
Der Umschaltvorgang wird am Multi-Display kurz angezeigt. AUTOSTART ein. AUTOSTART aus. Hinweis: Der Thermostat wird von JULABO gemäß der NAMUR Empfehlung konfiguriert und ausgeliefert. Für den Start bedeutet dies, dass ein Gerät nach einem Netzausfall in einen sicheren Betriebszustand gehen muss. Dieser sichere Betriebszustand wird mit der Meldung „OFF“... -
Seite 32: Temperatureinstellungen
Temperatureinstellungen Temperatureinstellungen Die Funktion der Taste ist konfigurierbar. 1. Normalerweise wird durch Tastendruck nur eine individuell einstellbare Arbeitstemperatur angezeigt. (Werkeinstellung) 2. Mit Menu , das mit Taste aufgerufen wird, kann der Taste ein Menu mit drei voreinstellbare Sollwerten zugeordnet werden. (Siehe Seite 44) 7.1. - Seite 33 Beispiel: Arbeitstemperaturwert "t 3" einstellen: Kennung eines Die Taste betätigen bis das gewünschte Menu- Menu-Fensters Fenster am MULTI-DISPLAY (LED) angezeigt wird. Beispiel: Die Enter-Taste betätigen um den eingestellten Wert für t 3 am MULTI-DISPLAY (LED) anzuzeigen. Beispiel: 70.0 °C (letzte Ziffer blinkt) Wert ändern in 85 °C.
-
Seite 34: Sicherheitseinrichtungen, Warnfunktionen
Sicherheitseinrichtungen, Warnfunktionen Sicherheitseinrichtungen, Warnfunktionen Die Schutzeinrichtungen mindestens 2-mal pro Jahr überprüfen! Siehe Seite 23. Die Einstellung der Übertemperatur-Schutzeinrichtung nach IEC 61010-2-010 und der Warnfunktionen für Übertemperatur- und Untertemperatur erfolgt über ein Menu das mit der Taste aufgerufen wird. 8.1. Übertemperatur-Schutzeinrichtung Warnung: Dieser Übertemperatur-Begrenzer muss mindestens 25 °C unter den Brennpunkt der Temperierflüssigkeit eingestellt werden! -
Seite 35: Frühwarnsystem, Unterniveau-Schutzeinrichtung
8.2. Frühwarnsystem, Unterniveau-Schutzeinrichtung Warnung: Beim Nachfüllen immer darauf achten, dass die Temperierflüssigkeit mit der bereits im Bad befindlichen übereinstimmt. Badöle dürfen kein Wasser enthalten! Explosionsgefahr bei höheren Temperaturen! Empfehlung: Badöle nur bei einer Badtemperatur unter 70 °C nachfüllen! Diese Sicherheitseinrichtung wirkt unabhängig vom Regelkreis und ist in zwei Stufen gegliedert. -
Seite 36: Übertemperatur- Und Untertemperatur-Warnfunktionen
Sicherheitseinrichtungen, Warnfunktionen 8.3. Übertemperatur- und Untertemperatur-Warnfunktionen Werkseinstellungen: Soll bei einer sensiblen Temperieraufgabe die Einhaltung des Arbeitstemperaturwertes überwacht werden, so sollte hier ein Über- und Untertemperatur-Warnwert festgelegt und eingestellt werden. Im Beispiel unten wird >t 3< 85 °C von Übertemperatur den Werten >t High< 87 °C und >t Low< 83 °C flankiert. t High 205 °C Sobald die Ist-Temperatur einen der eingestellten Grenzwerte... -
Seite 37: Begrenzung Des Betriebstemperaturbereiches
Hinweis: Die Warnfunktionen werden erst dann aktiviert, wenn sich der Wert der Badtemperatur nach dem Einschalten einmal 3 Sekunden innerhalb der eingestellten Grenzwerte befunden hat. Empfehlung: Den Wert Übertemperatur-Warnung >t High< 5 °C bis 10 °C über den Sollwert der Arbeitstemperatur einstellen. Den Wert Untertemperatur-Warnung >t Low<... -
Seite 38: Umschaltung Der Warn- Auf Abschaltfunktion
Sicherheitseinrichtungen, Warnfunktionen 8.5. Umschaltung der Warn- auf Abschaltfunktion Sofern eine Abschaltung der Leistungskomponenten (z. B. Heizer, Umwälzpumpe) bei Über- bzw. Unterschreiten der Grenzwerte erwünscht ist, besteht die Möglichkeit den Werkseinstellung: Li 0 Thermostaten von der Warnfunktion >WARNING< in die Abschaltfunktion >ALARM< zu schalten. (siehe Seite 36) •... -
Seite 39: Menufunktionen
Menufunktionen Unter dem Begriff „Menufunktionen“ sind Einstellungen zusammengefasst, wie • elektronisch einstellbare Pumpenleistung, Pumpe • ATC- Absolut Temperature Calibration ATC Status Art des Abgleichs:1-, 2-, 3-Punkt Abgleich 2 Werte pro Abgleichpunkt ttx = Temperaturanzeige am Thermostat Zeigt den Wert des zuletzt eingestellten Abgleichpunkts. -
Seite 40: Pumpeneinstellungen
Menufunktionen 9.1. Pumpeneinstellungen Die Förderleistung der Umwälzpumpe ist in vier Stufen verstellbar. Förderstrom: 11 ... 16 l/min Pumpendruck: 0,22 ... 0,45 bar Werkseinstellung: Stufe 2 Die Taste betätigen bis der Menu-Punkt angezeigt wird. Mit Taste den Parameter anzeigen Mit Tasten Parameter anwählen (1 ... -
Seite 41: Atc - Absolut Temperature Calibration, Mehrpunktabgleich
9.2. ATC – Absolut Temperature Calibration, Mehrpunktabgleich ATC dient zum Ausgleich eines Temperaturgefälles welches sich - physikalisch bedingt - zwischen Thermostat und einem definierten Messpunkt (Temperatur-Messgerät) im Badgefäß bilden kann. Beispiele: Prinzip: 1-Punkt-Abgleich Für den ATC-Abgleich wird die Bad-Temperatur am Ort des Temperatur-Fühlers (T ) bei der jeweils eingestellten °C... - Seite 42 Menufunktionen Beispiel: Dreipunktabgleich Im Temperaturbereich von 80 °C bis 160 °C soll die Kalibrier- Beispiele: kurve des Temperaturfühlers (T ) den tatsächlich = 80.0 °C auftretenden Temperaturen an dem Messpunkt (T = 79.7 °C angeglichen werden. = 120.0 °C Abgleichpunkts einstellen: = 119.5 °C Die Taste betätigen und den 1.
- Seite 43 Je nach Wahl (1-Punkt, 2-Punkt oder 3-Punkt-Abgleich.) werden in Folge nur die notwendigen Menu-Punkte angezeigt. Bei 1-Punkt-Abgleich: >tt1< und >Ct1< Bei 2-Punkt-Abgleich: >tt1< und >Ct1< >tt2< und >Ct2< Bei 3-Punkt-Abgleich: >tt1< und >Ct1< >tt2< und >Ct2< >tt3< und >Ct3< Wert einstellen und speichern: Aus Beispiel Seite 42 Die Taste betätigen bis der Menu-Punkt...
-
Seite 44: Modus Der Taste
Menufunktionen 9.3. Modus der Taste umschalten Mit der Taste wird normalerweise nur eine individuell einstellbare Arbeitstemperatur angezeigt. In diesem Menu wird unter der Taste ein Menu mit 3 Werkseinstellung: no voreinstellbaren Sollwerten zugänglich gemacht. Die Taste betätigen bis der Menu-Punkt angezeigt wird. -
Seite 45: Schnittstellenparameter - Baudrate, Handshake, Parity
Die Stillstandsanzeige wechselt von Manueller Betrieb (Bedienung am Gerät) zu Fernsteuerbetrieb (Bedienung über PC). 9.5. Schnittstellenparameter - BAUDRATE, HANDSHAKE, PARITY Werkseinstellungen: Für die Kommunikation des Thermostaten mit einem PC 4.8 kBaud oder einem übergeordneten Prozessleitsystem müssen die 2 = even Schnittstellenparameter beider beteiligter Geräte Hardwarehandshake übereinstimmen. -
Seite 46: Regelparameter - Xp, Tv, Tn
Menufunktionen 9.6. Regelparameter – Xp, Tv, Tn Die werkseitig eingestellten Regelparameter sind in den meisten Fällen ausreichend um einen optimalen Temperatur- verlauf im Temperiergut zu erreichen. Die einstellbaren Regelparameter erlauben eine Anpassung an besondere Regelstrecken. Proportionalbereich >Xp< Der Proportionalbereich ist der Temperaturbereich unterhalb Einstellbereich: des Sollwertes, in welchem die Heizleistung von 100 % auf 0.1 ... -
Seite 47: Reset
Optimierungshinweise für die PID-Regelparameter optimal eingestellt Der zeitliche Verlauf der Temperatur des °C Temperiergutes gibt Aufschluss über eine eventuelle Fehleinstellung der Regelparameter. Fehleinstellungen können zu folgenden Aufheizkurven führen: Xp zu klein Tv/Tn zu klein °C °C Xp zu groß oder Tv zu groß Tv/Tn zu groß... -
Seite 48: Mögliche Störursachen / Alarm-Meldungen
Temperierschlauch austauschen und Temperierflüssigkeit nachfüllen. • Der Schwimmer ist defekt (z. B, durch Transportschaden). Reparatur durch JULABO Service. • Beim Selbsttest nach dem Einschalten wird ein Kurzschluss zwischen Pin 2 und Pin 4 der Steuerleitung festgestellt, oder die Steuerleitung wurde während des Betriebs unterbrochen. - Seite 49 • sonstige Fehler • Fehler des A/D-Wandlers • Sicherheitsfühler defekt. • Der Sicherheitstemperaturwert liegt unterhalb des eingestellten Arbeitstemperatur-Sollwertes. Sicherheitstemperatur auf einen höheren Wert einstellen. • Kühlung des Kondensators beeinträchtigt. Luftgekühlten Kondensator reinigen. Bei wassergekühltem Kondensator den Durchfluss und die Temperatur des Kühlwassers prüfen. •...
- Seite 50 07823 / 5166 Telefax: 07823 / 5199 E-mail: service@julabo.de Im Bedarfsfall sollte das Gerät durch einen JULABO Service- Techniker überprüft werden. Störungen die nicht angezeigt werden. Der elektronische Umwälzpumpenmotor ist durch eine elektronische Strombegrenzung vor Überlastung geschützt. Ist oder wird die Viskosität der Temperierflüssigkeit zu hoch bleibt der Motor stehen.
-
Seite 51: Elektrische Anschlussmöglichkeiten
11. Elektrische Anschlussmöglichkeiten Achtung: Nur geschirmte Leitungen verwenden. Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse leitend verbunden. Bei der Verwendung von Anschlussleitungen bis 3 m Länge bietet das Gerät einen sicheren Betrieb. Längere Anschlussleitungen haben zwar keinen Einfluss auf die richtige Funktion des Gerätes, jedoch kann durch externe Störeinflüsse der sichere Betrieb gefährdet werden. -
Seite 52: Fernsteuerbetrieb, Laborautomatisierung
Fernsteuerbetrieb, Laborautomatisierung 12. Fernsteuerbetrieb, Laborautomatisierung 12.1. Vorbereitung zur Fernsteuerung • Die Parameter beider Schnittstellen (Thermostat und PC) prüfen und gegebenenfalls für Übereinstimmung sorgen. (Schnittstellenparameter siehe Seite 45.) RS232C • Den Menu-Punkt >Remote< von >no< auf >YES< umgeschalten. (Siehe Seite 44). •... -
Seite 53: Befehlsübersicht
out-Befehle sind nur gültig bei Fernsteuerbetrieb. Beispiele für Befehle: Einstellen des Sollwertes >t 1< auf 55,5 °C: out_sp_00 55.5↵ ⇔ Abfragen des Sollwertes >t 1<: in_sp_00↵ Antwort des Thermostaten: 55.5↵ 12.3. Befehlsübersicht out-Befehle: Parameter bzw. Temperaturwerte einstellen. Befehl Parameter Reaktion/Antwort des Thermostaten version kein Versionsnummer der Software (V X.xx) - Seite 54 Fernsteuerbetrieb, Laborautomatisierung in-Befehle: Eingestellte Parameter bzw. Temperaturwerte abrufen. Befehl Parameter Reaktion/Antwort des Thermostaten in_pv_00 kein Aktuelle Badtemperatur abrufen in_pv_01 kein Momentane Heizleistung abrufen (%) in_pv_03 kein Temperaturwert des Sicherheitsfühlers in_pv_04 kein Einstellung der Übertemperatur-Schutzeinrichtung in_sp_00 kein Wert von Arbeitstemperatur „t 1“ in_sp_01 kein Wert von Arbeitstemperatur...
-
Seite 55: Statusmeldungen
12.4. Statusmeldungen Meldung Beschreibung 00 MANUAL STOP Thermostat in Modus „OFF“. 01 MANUAL START Thermostat in manuellem Betrieb. 02 REMOTE STOP Thermostat in Modus „r OFF“ 03 REMOTE START Thermostat in Fernsteuerbetrieb. 12.5. Fehlermeldungen Beschreibung Fehlermeldungen Unterniveau-Alarm. -01 LOW LEVEL ALARM Kurzschluss oder Unterbrechung der -02 REFRIGERATOR ALARM Steuerleitung zur Kältemaschine bzw. - Seite 56 Fernsteuerbetrieb, Laborautomatisierung Beschreibung Fehlermeldungen Wert liegt nicht innerhalb der eingestellten -13 WARNING : VALUE Werte für Übertemperatur und Untertemperatur. EXCEEDS TEMPERATURE Wert wird aber gespeichert. LIMITS -14 EXCESS TEMPERATURE Übertemperatur-Begrenzer-Alarm PROTECTOR ALARM Kühlung des Kondensators beeinträchtigt. -20 WARNING: CLEAN Luftgekühlten Kondensator reinigen. Bei CONDENSOR OR CHECK wassergekühltem Kondensator den Durchfluss COOLING WATER CIRCUIT...
-
Seite 57: Julabo Service Leistung - Online Ferndiagnose
13. Julabo Service Leistung – Online Ferndiagnose JULABO Thermostate der TopTech-Reihe sind mit einer sogenannten „Black-Box“ ausgestattet. Diese ist integriert in den Regler, wo alle relevanten Daten der letzten 30 Minuten aufgezeichnet werden. Diese Daten können im Servicefall per Software vom Gerät ausgelesen werden. -
Seite 58: Reinigung / Reparatur Des Gerätes
• Schmutz am Kondensator absaugen. • Lüftungsgitter wieder einsetzen. • Gerät ist betriebsbereit. Reparaturdienst: Bevor ein Service-Techniker angefordert, oder ein JULABO Gerät zur Reparatur eingesandt wird, wird empfohlen, unseren technischen Service anzusprechen. JULABO Technischer Service Telefon: 07823 / 5166... - Seite 59 Sie es vorab per Fax oder E-Mail. • Für eventuelle Schadensfälle durch unsachgemäße Verpackung ist JULABO nicht haftbar. JULABO behält sich das Recht vor, im Sinne einer Produktver- besserung notwendig gewordene Veränderungen technischer Art, die zu einer einwandfreien Funktion beitragen, während des...
