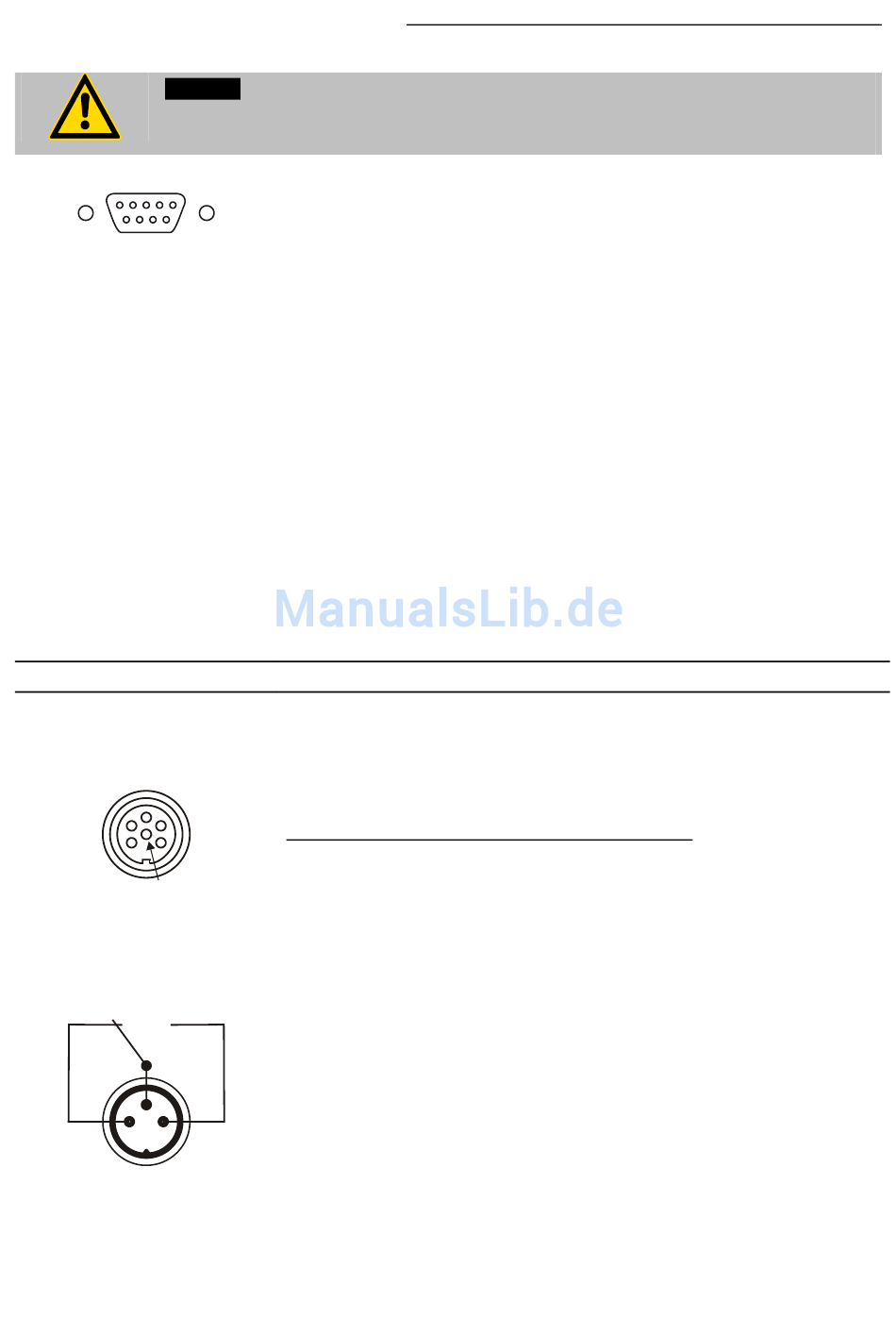

10. Elektrische Anschlussmöglichkeiten
Achtung:
Nur geschirmte Leitungen verwenden.
Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse leitend verbunden.
5
1
9 6
SERIAL
Zubehör:
Bestell-Nr.
8 980 073
8 900 110
3
2 4
1 5
6
REG+E-PROG
2
3 1
ALARM
Serielle Schnittstelle RS232/RS485 (30)
An dieser Buchse kann ein PC, zur Fernbedienung der Regelelektronik,
angeschlossen werden.
Beschaltung:
Pin 2 RxD
Pin 3 TxD
Pin 5 0 V
Pin 7 RTS
Pin 8 CTS
Pin 1; 4; 6, 9 sind reserviert, nicht benutzen!
Beschaltung RS485:
Pin 3 A
Pin 5 0 VD
Pin 8 B
Pin 1; 2; 6; 7; 9 sind reserviert, nicht benutzen!
Bestelltext
RS232 Schnittstellenkabel 9-pol./9-pol. , 2,5 m
USB Interface-Adapterkabel
Programmgeber-Eingang / Temperaturschreiberausgänge (31)
Analoge Ein-/Ausgänge siehe Seite 53
Pin
1 Spannungs-Ausgang
2 Spannungs-Ausgang
3 Gnd für Ausgänge
4 Programmgeber Eingang EPROG
5 Strom-Ausgang
6 Gnd für Programmgeber
Alarmausgang (33)
(für externes Alarmsignal)
Dieser Anschluss ist als potentialfreier Wechselkontakt ausgeführt. Pin 2 und
3 sind im Alarmfall verbunden.
Schaltleistung
Schaltspannung dabei max. 125 V∼/−
Schaltstrom dabei
Receive Data
Transmit Data
Signal GND
Request to send
Clear to send
Signal GND
Kanal1 0 ... 10 V
Kanal2 0 ... 10 V
0 V
0 ... 10 V /
Kanal3 0 ... 20 mA / 4 ... 20 mA
0 V
max. 30 W / 40 VA
max. 1 A
HT60-M2 / HT60-M3
Signal
0 ... 20 mA
61
