Seite 1
Pos: 2 /T echnische Do kum entation/Flash CORIO/Einhäng ethermostat CORIO C/Titelfoto C D @ 0 \mod_1 395 828 649 188_ 0.docx @ 4 297 @ @ 1 === Ende d er L iste für Textm arke Inhalt1 === Einhänge-, Bad-, Kältethermostate Bedienungsanleitung Wichtiger Hinweis: Original-Bedienungsanleitung, für künftige Verwendung aufbewahren.
Inhaltsverzeichnis 1 Produktübersicht CORIO CD ............5 ® 2 Bestimmungsgemäße Verwendung ........... 5 3 Beschreibung ..................6 4 Erklärung der Sicherheitshinweise ............ 7 Erklärung anderer Hinweise ..............7 5 Sicherheitsanweisungen ..............8 6 Verantwortung des Betreibers – Sicherheitshinweise ....10 Anforderungen an das Bedienpersonal ..........
Seite 3

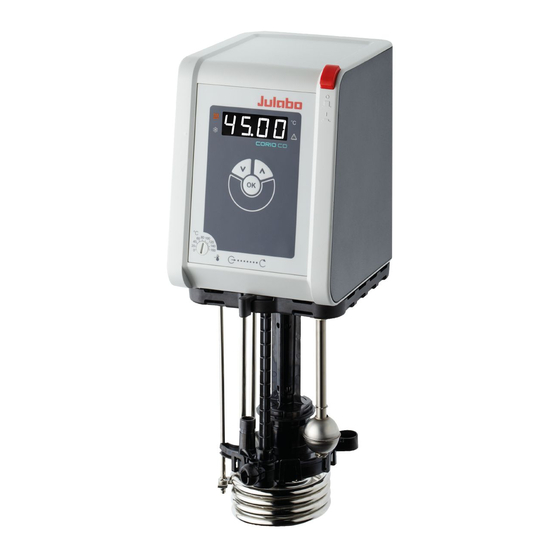

Produktübersicht CORIO® CD 12 Betrieb des CORIO CD über die USB-Schnittstelle ......36 13 Entleeren des Badgefäßes ..............38 14 Technische Daten ................39 14.1 Technische Daten Thermostat ............... 39 14.2 Technische Daten Kälte-Umwälzthermostat .......... 40 14.3 Kältemittel..................... 43 15 Material der mediumsberührenden Teile ........45 15.1 Thermostat ....................
Seite 4
Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Geräte vertraut machen. Lesen Sie die Betriebsanleitung sorgfältig! Falls Sie Fragen zur Bedienung des Gerätes oder bezüglich der...
Pos: 7 /T echnische Do kum entation/Flash CORIO/CORIO_CD_GESAMT /B estim mungsgemäß e V erw endung @ 0 \mod_1 409 218 447 083_ 6.docx @ 6 619 @ 1 @ 1 Bestimmungsgemäße Verwendung Die JULABO Thermostate sind Laborgeräte welche für die Temperierung bestimmter flüssiger Medien in einem Badgefäß oder mit einem Kältegerät vorgesehen sind.
Beschreibung • Die Bedienung der Thermostate erfolgt über eine spritzwassergeschützte Folientastatur. Die Mikroprozessortechnik erlaubt es, den Sollwert über die LED Temperaturanzeige einzustellen, anzuzeigen und zu speichern. • Die PID-Temperaturregelung passt die Wärmezufuhr automatisch dem erforderlichen Bedarf im Bad an. • ATC - Absolute Temperature Calibration (1-Punkt-Kalibrierung) •...
Erklärung der Sicherheitshinweise Erklärung der Sicherheitshinweise Die Betriebsanleitung enthält Warnhinweise, welche die Sicherheit beim Umgang mit dem Gerät erhöhen sollen. Das allgemeine Warnzeichen, bestehend aus einem gleichschenkligen Dreieck, das ein Ausrufezeichen umschließt und in bestimmten Signalfarben dargestellt ist, ist den Signalwörtern vorangestellt.
Sicherheitsanweisungen Um Personen- und Sachschäden zu vermeiden, ist es wichtig, die Sicherheitsanweisungen zu befolgen. Diese Anweisungen gelten ergänzend zu den Sicherheitsvorschriften an Arbeitsplätzen. • Vor der Inbetriebnahme unbedingt die Benutzerinformation lesen • PSA benutzen (Hand-, Sicherheitsschuhe, Schutzbrille). • Gerät vorsichtig transportieren. Erschütterung oder Sturz können auch das Geräteinnere beschädigen.
Seite 9
Sicherheitsanweisungen • Die Übertemperatur-Schutzeinrichtung mindestens 25 °C unter dem Brennpunkt der Temperierflüssigkeit einstellen. • Eingeschränkten Arbeitstemperaturbereich beim Einsatz von Kunststoff-Badgefäßen beachten. • Die Wärmeausdehnung der Badöle bei steigender Badtemperatur beachten. • Eindringen von Wasser in heiße Badöle vermeiden. • Geeignete Temperierschläuche verwenden. •...
Verantwortung des Betreibers – Sicherheitshinweise Die Produkte der Firma JULABO GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Gerätes entstehen können und nennt die wichtigsten Sicherheitsmaßnahmen, um diese...
Verantwortung des Betreibers – Sicherheitshinweise • Das Gerät ist für das Betreiben in einer beherrschten elektromagnetischen Umgebung ausgelegt. Dies bedeutet, dass in einer solchen Umgebung Sendeeinrichtungen wie z. B. Mobiltelefone nicht in unmittelbarer Nachbarschaft verwendet werden sollten. • Durch magnetische Abstrahlung können andere Geräte mit magnetfeldempfindlichen Bauteilen beeinflusst werden.
Seite 12
(Das Schild wird von JULABO angebracht) Beim Anschluss von Fremdgeräten Beachten Sie die Anweisungen in den Anleitungen der Fremdgeräte, die Sie an das JULABO-Gerät anschließen, insbesondere die dazugehörigen Sicherheitshinweise. Die Anschlussbelegung der Stecker und die technischen Daten der Produkte sind unbedingt zu beachten.
Bedien- und Funktionselemente Bedien- und Funktionselemente Vorderseite Rückseite Position Bezeichnung Netzschalter Vierstellige LED Temperaturanzeige, Menu-Anzeige Kontroll-Anzeige – Alarm Editier-Tasten Temperatur-Sollwert höher/niedriger einstellen Taste kurz betätigen für Einzelschritte, Taste gedrückt halten für schnelles Durchzählen. Taste OK 1. Gerät ein- / ausschalten. 2.
Seite 14
USB-Host-Schnittstelle (Typ A) Netzanschluss: Einbau-Gerätestecker für Spannungsversorgung (Netzkabel im Zubehör) Netzsicherung: Sicherungsautomaten CAN-Stecker zur Verbindung mit der Kältemaschine. USB-Device-Schnittstelle (Typ B) für Datenübertragung zum PC, z.B. für Steueraufgaben mit der EasyTEMP Software. Pumpenanschluss: Rücklauf, M16x1, außen Pumpenanschluss: Vorlauf, M16x1, außen Kälteumwälzthermostat Griffmulde (Front-, Rückseite) CAN-Verbindungskabel Thermostat-Kältemaschine...
Transport, Aufstellen des Thermostaten Verbrühungsgefahr durch Leckage der Bäder Die JULABO-Kunststoffbäder sind nicht lösungsmittelbeständig. Sie sind für Wasser bei einem Arbeitstemperaturbereich von +20 °C bis +100 °C ausgelegt. Kontamination der Badflüssigkeit mit Lösungsmittel vermeiden. Was ist beim Transport, Aufstellen zu beachten? Kippgefahr durch unsachgemäßen Transport...
Seite 17
Jetzt erst den Einhängethermostat aus dem Badgefäß heben. Für verschiedene Einsatzgebiete stehen unterschiedliche Zubehörteile zur Verfügung: • Badklammer (zur Befestigung des Thermostaten an Bädern) • Montageaufsatz (zur Befestigung des Thermostaten an JULABO- Kältemaschinen) • Pumpenset (für den Anschluss externer Applikationen) • Kühlschlange (bei Betrieb nahe Umgebungstemperatur) •...
Montageaufsatz, Bestell-Nr. 9970177 Montage an den Thermostaten • Montageaufsatz über den Heizer und die Pumpe auf den Thermostaten streifen. • Das Schlauchende der >OUT< Seite auf den Druck-Stutzen der Pumpe schieben • Das Schlauchende der >IN< Seite in die Haltervorrichtung der Pumpe schieben.
Vorbereitungen zum Betrieb des Geräts Externes System anschließen (gilt auch für Montageaufsatz) • Überwurfmuttern und Verschlussplatten an den Pumpenanschlüssen entfernen. • Die Schlauchanschlüsse sind in diesem Zustand für Schläuche mit Anschluss M16x1 verwendbar. Oder: • Schlaucholiven mit den Überwurfmuttern befestigen. •...
Offene Badgefäße Die offenen JULABO Bäder sind mit JULABO Thermostaten der Produktreihe CORIO kombinierbar. In Kombination mit diesen Thermostaten sind sie zur Temperierung von JULABO empfohlener flüssiger Medien vorgesehen. Die Thermostaten werden, z.B. mittels Badklammer, auf die Bäder aufgesetzt. Technische Angaben transparente Badgefäße...
Seite 21
Vorbereitungen zum Betrieb des Geräts Bestell-Nr. 9903427 9903433 9903439 Temperaturbereich °C +20 ... +150 Gewicht, ca. 17,6 14,6 Abmessungen (BxTxH*) 38 x 58 x 47 91 x 36 x 43 54 x 34 x 57 Nutzbare Badöffnung (BxLxT) 30 x 35 x 20 66 x 32 x 15 33 x 30 x 30 Füllvolumen, Min…Max...
Pos: 24 /T echnische Dokum entation/Flash CORIO/CORIO_CD_ GESAM T/Kältethermostate 2 00F-1 000F (bxhxt) @ 1 \mod_1 457 530 481 395 _6.docx @ 921 4 @ 2 @ 1 Benchtops Bestimmungsgemäße Verwendung Die JULABO Benchtops sind mit JULABO Thermostaten der Produktreihe CORIO CD kombinierbar. In Kombination mit diesen Thermostaten sind sie zur Temperierung von JULABO empfohlener flüssiger Medien vorgesehen.
Edelstahl-Badgefäße Technische Angaben zu den Kältebäder Grundgeräten Die Thermostate werden mit dem Montageaufsatz versehen, auf die Bäder aufgeschraubt. 200F 201F 300F 600F Bestell-Nr. 9461701 9461702 9461703 9461704 Temperaturbereich °C -20…150 -20…150 -25…150 -35…150 Gewicht, ca. 26,0 25,0 28,0 36,0 Abmessungen (BxTxH*) 23x39x65 44x41x44 24x42x66...
Temperierflüssigkeiten Verbrennungen und Sachschäden bei Verwendung ungeeigneter Temperierflüssigkeiten! • Nur empfohlene JULABO Thermal Öle verwenden. Die Viskosität der Öle ist auf die Pumpenleistung abgestimmt. • Sicherheitsdatenblatt der eingesetzten Temperierflüssigkeit beachten, besonders die Angabe des Brennpunkts! • Übertemperatur-Schutzeinrichtung richtig einstellen. •...
Seite 25
Edelstahl-Badgefäße Ungeeignete Temperierflüssigkeiten. JULABO übernimmt keine Haftung bei Schäden, die durch die Auswahl einer ungeeigneten Temperierflüssigkeit entstehen. Ungeeignete sind z. B. Temperierflüssigkeiten, die • sehr hochviskos sind (deutlich höher als empfohlen bei der jeweiligen Arbeitstemperatur) • zum Vercracken neigen. •...
Temperierung extern angeschlossener Systeme Gefahr durch unsachgemäße Verwendung extern angeschlossener Systeme. Ungeeignete Materialien können zum Ausfall der Anlage führen. Extern angeschlossener Systeme prüfen auf: • Druckfestigkeit. • Korrosionsbeständigkeit. • Material der mediumsberührenden Teile prüfen. Der Thermostat ist für die Temperierung externer, geschlossener Systeme vorgesehen (Temperierkreislauf).
Steckdosen der beiden Geräte mit dem CAN-Anschlusskabel. Pos: 32 /T echnische Dokum entation/Flash CORIO/Warnung heiß e Oberfläche @ 0\mod_ 138 968 608 832 0_6.docx @ 366 6 @ @ 1 Verbrennungsgefahr Was ist beim Betrieb des JULABO Temperiergerätes zu beachten? •...
Inbetriebnahme 10.1 Übertemperatur- und Unterniveau-Schutzeinrichtung Die Schutzeinrichtungen wirken unabhängig vom Regelkreis. Bei ihrem Ansprechen werden alle Aktoren bleibend abgeschaltet. Die Alarmanzeige erfolgt optisch und akustisch mit anhaltendem Signalton, und am DISPLAY wird der Grund für den Alarm als Nummer angezeigt. Pos: 33.2 /Technische Do kumen tation/F lash CORIO/Übertemperatur-, Untern iveau-Schutzein richtung -Warnung @ 0 \mod_1 389 688 599 281 _6.docx @ 373 2 @ @ 1 Gefahr durch beschädigte Schutzeinrichtungen.
Befüllvorgang • Achten Sie darauf, dass der Ablaufhahn geschlossen ist. Rändelschraube zu drehen. • Temperierflüssigkeit vorsichtig einfüllen, es darf auf keinen Fall Temperierflüssigkeit ins Innere des Thermostaten gelangen. • Beachten Sie das max. Füllvolumen der Bäder (s. Technische Daten). Die Badtemperatur steigt – Heiße Badflüssigkeit kann überlaufen.
Inbetriebnahme Start: • Die Taste OK ca. 1 sec drücken. 28. 3 Die aktuelle Badtemperatur wird an der LED Temperaturanzeige angezeigt. Stopp: • Die Taste OK ca. 1 sec drücken. • Das Gerät am Netzschalter des Thermostaten ausschalten. Pos: 38 /T echnische Dokum entation/Flash CORIO/CORIO_CD_ GESAM T/Temp eratu r-Sollwerteinstellung @ 0\mod_ 140 921 845 552 2_6.doc x @ 696 0 @ 2 @ 1 10.5 Temperatur-Sollwerteinstellung Werkseinstellung: 10 °C Die Temperatureinstellung kann im Start- oder Stopp-Zustand erfolgen.
3. Das Gerät starten: 50. 0 Die Taste drücken. 4. Das Bad wird auf 50.0 °C aufgeheizt. Ist der Sollwert erreicht, die Badtemperatur noch ca. 3 min. einschwingen lassen. 5. Abgleich starten: Die „Service“-Taste und die Taste gleichzeitig drücken bis das Komma der Anzeige blinkt.
E 60 Verbindungsfehler zwischen Corio CD und Kältemaschine E 61 Die Datenkommunikation zwischen dem Corio CD und der Kältemaschine wird permanent überprüft. Kann keine Kommunikation (z.B. durch ein defektes Verbindungskabel) aufgebaut werden, wird der Alarm „E 61“ erzeugt. Dieser kann durch Drücken der OK-Taste...
Seite 34
Unterbrechung der Stromversorgung (Netz-Aus) als reiner Heizthermostat. Nach Beheben des Verbindungsfehlers steuert der Corio CD nach dem nächsten Netz-Ein die Kältemaschine entsprechend der Einstellungen im Menü (Aus, Auto, An). Wird der Corio CD alleine betrieben, ist die Fehlermeldung durch Drücken der Servicetaste + entfernbar.
Seite 35
Tritt der Fehler wieder auf, ist eine Ferndiagnose zu erstellen. Störungen die nicht angezeigt werden: Umwälzpumpenmotor-Überlastungsschutz Der Umwälzpumpenmotor ist vor Überlastung geschützt. Nach einer Abkühlphase läuft der Motor selbsttätig wieder an. Im Bedarfsfall sollte das Gerät durch einen JULABO Service-Techniker überprüft werden.
PC und CORIO CD sind eingeschaltet. • Verbinden Sie den CORIO CD und den PC mit dem USB-Kabel. Der CORIO CD meldet sich am PC nach der Installation des Treibers mit der Kennung „STMicroelectronics Virtual COM Port“ als COM-Port im Gerätemanager.
Seite 37
Betrieb des CORIO CD über die USB-Schnittstelle Datenlogging Es besteht die Möglichkeit einige charakteristische Kenngrößen auszulesen. Dazu: 1. USB-Stick aufstecken. 2. Datenlogging mit der Tastenkombination starten. Die LO61 Tasten so lange drücken, bis die Aktivierung durch angezeigt wird. 3. Mit der gleichen Tastenkombination wird das Datenlogging LO60 gestoppt.
13 Entleeren des Badgefäßes Verbrennungsgefahr durch heiße Temperierflüssigkeit oder heißen Ablaufhahn. Beim Entleeren der Temperierflüssgkeit beachten: Heiße Temperierflüssigkeit: • Die Temperierflüssigkeit nicht im heißen Zustand entleeren! Gefahr für die Umwelt: • Beachten Sie sämtliche Vorschriften für die Entsorgung von Temperierflüssigkeiten. Entleeren: •...
Für einen Fehlerfall im Kältekreislauf (Leckage) ist nach der Norm EN 378 eine bestimmte Raumgröße je kg Kältemittel vorgeschrieben. Das verwendete Kältemittel und die -menge sind auf dem Typenschild angegeben. Bei JULABO verwendete Grenzwert für 1 m Kältemittel Rauminhalt [kg]...
Das CO2-Äquivalent Ihrer Anlage ist dem Typenschild zu entnehmen. • Der Betreiber ist verpflichtet, Instandhaltung, Reparatur, Wartung, Außerbetriebnahme, Rückgewinnung und Recycling durch zertifiziertes, von JULABO autorisiertes Personal durchführen zu lassen. • Es gilt die Dokumentationspflicht. Der Betreiber muss Aufzeichnungen führen und diese mindestens fünf Jahre aufbewahren.
Pos: 55 /T echnische Dokum entation/Flash CORIO/CORIO_CD_ GESAM T/Zubehör @ 0\mod_ 142 426 746 469 1_6.docx @ 789 8 @ 12 2 @ 1 16 Zubehör Für die nachfolgend genannten Produkte finden Sie auf www.julabo.com eine reichhaltige Auswahl zur optimalen Anpassung an Ihre Temperieraufgabe.
17 Warten, Reinigen, Lagern Verletzungsgefahr bei Wartung, Reparatur und Transport. Gefahr durch Netzspannung. Service- und Reparaturarbeiten nur von autorisierten Fachkräften • durchführen lassen. Gerät ausschalten und Netzstecker ziehen, • - bevor Reinigungsarbeiten durchgeführt werden, - bevor Service- oder Reparaturarbeiten durchgeführt werden oder - bevor das Gerät bewegt wird.
• Für Schadensfälle durch unsachgemäße Verpackung ist JULABO nicht haftbar. • JULABO behält sich das Recht vor, im Sinne einer Produktver- besserung notwendig gewordene Veränderungen technischer Art, die zu einer einwandfreien Funktion beitragen, während des Reparaturvorgangs durchzuführen. Pos: 57 /T echnische Dokum entation/Flash CORIO/CORIO_CD_ GESAM T/Gewährleistung EU @ 0\mod_14 092 184 500 62_6 .docx @ 67 40 @ 2 @ 1...
19.1 Gewährleistung Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr. Kostenlose Verlängerung der Gewährleistungszeit Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der Gewährleistung auf 24 Monate, begrenzt auf maximal...
Entsorgung 20 Entsorgung 20.1 Verpackung Verpackungsmaterialien müssen unter Beachtung der örtlich aktuellen, behördlichen Vorschriften entsorgt werden. 20.2 Gerät Im Europäischen Wirtschaftsraum (EWR) ist die Entsorgung von „Richtlinie des Europäischen Altgeräten geregelt in der Parlam ents und des Rates über Elektro- und Elektronik- Altgeräte - WEEE “.
