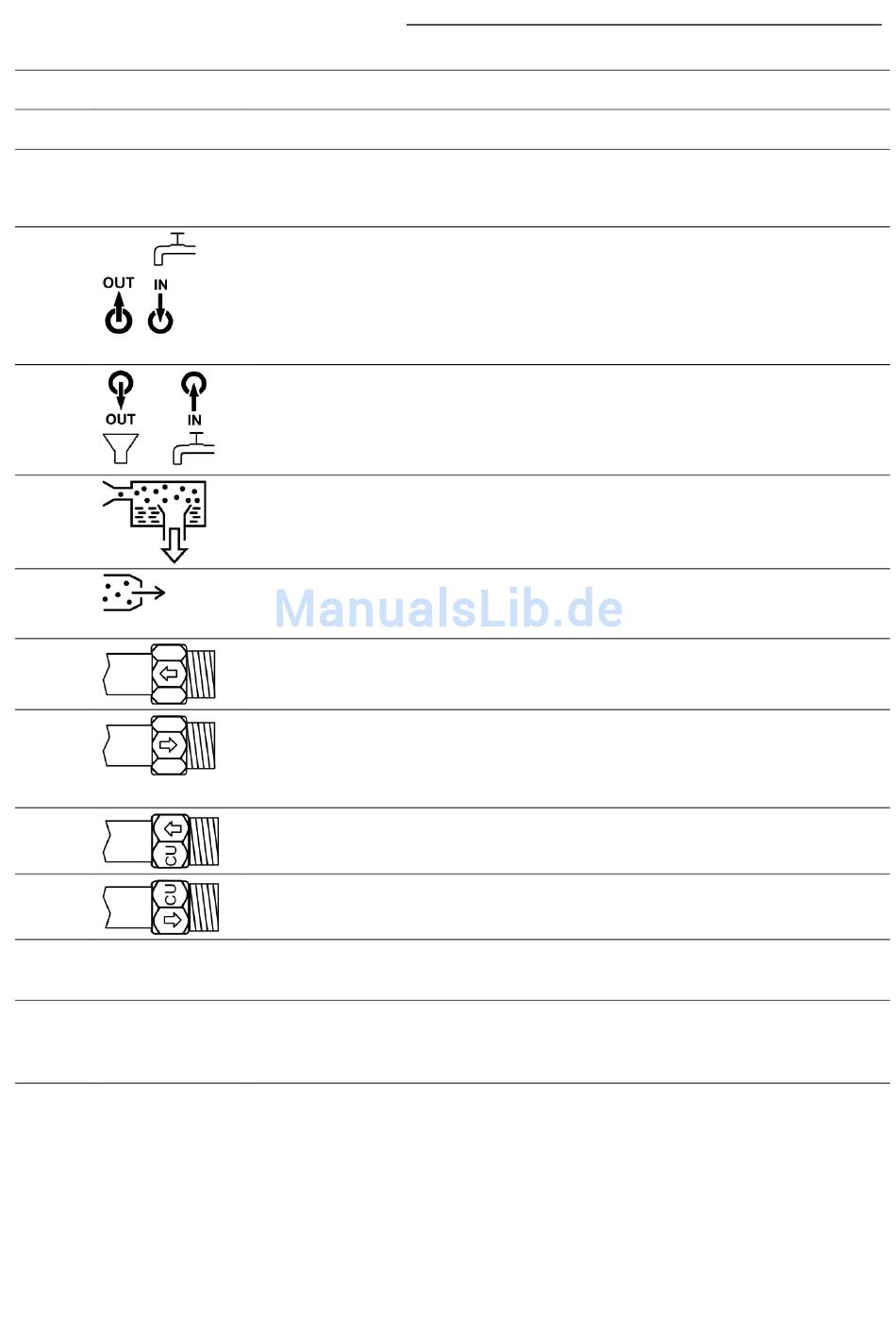

Julabo HT60-M2 Originalbetriebsanleitung Seite 21

40
41
42
43/43a
44/45
46/47
48
49
50
51
52
53
54
55
56
56a
56a
Stativhalterung mit Feststellschraube; ∅12; M8
Anschluss für Schauglas oder 2. Ausdehnungsgefäß; M16x1 / ∠37°
Ablassmutter für Temperierflüssigkeit; M16x1
Ausdehnungsgefäß / Anschluss für Ausdehnungsgefäß; M16x1
(Dient beim Befüllen gleichzeitig als Trichter)
Anschluss für Kühlwasser an HT60, M12 / ∠37°
OUT – Auslass (44), IN – Einlass (45)
Anschluss für Kühlwasser oder
Anschluss für getaktetes Kühlwasser mit Magnetventil oder
Anschluss für getaktetes Kühlwasser aus der C.U.-Einheit
Anschluss für Kühlwasser an der C.U.-Einheit; ∅10
IN –Einlass, OUT – Auslass
Überlaufstutzen
Inertgas-Anschluss
Pumpenanschluss für externen Temperierkreislauf - Rücklauf ; M16x1
Pumpenanschluss für externen Temperierkreislauf - Vorlauf ; M16x1
Pumpenanschluss für C.U.- Kühleinheit - Rücklauf ; M16x1
(Kühlkreislauf )
Pumpenanschluss für C.U.-Kühleinheit - Vorlauf ; M16x1
(Kühlkreislauf )
Ablassschraube für Kühlwasser; M10x1
Steuerkabel mit 16-poligem Stecker zum
Anschluss der M2 / M3 Regelelektronik
Steuerkabel mit 6-poligem Stecker zum Anschluss der C.U.-Kühleinheit
Steuerausgang für C.U.-Kühleinheit
oder
Steuerausgang für Magnetventil (für getaktetes Kühlwasser)
∅15,5 / G ¼ " Innengewinde
∅10; M8x1 Innengewinde
HT60-M2 / HT60-M3
