EXT
2
3
Schirm-
Pt100
leitung

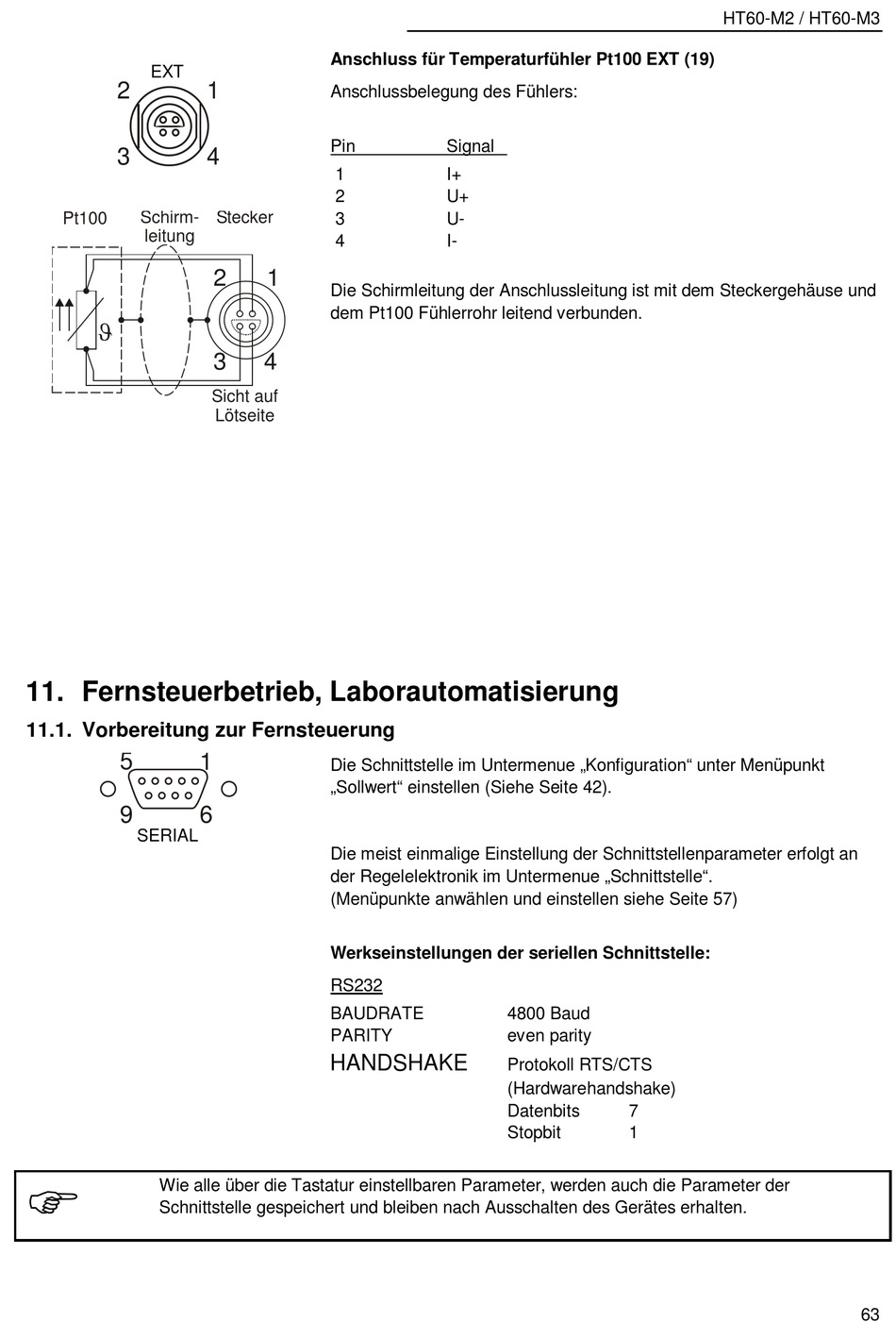

11. Fernsteuerbetrieb, Laborautomatisierung

11.1. Vorbereitung zur Fernsteuerung

5
9
SERIAL

Wie alle über die Tastatur einstellbaren Parameter, werden auch die Parameter der
Schnittstelle gespeichert und bleiben nach Ausschalten des Gerätes erhalten.
Anschluss für Temperaturfühler Pt100 EXT (19)
1
Anschlussbelegung des Fühlers:
Pin
4
1
2
Stecker
3
4
2 1
Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse und
dem Pt100 Fühlerrohr leitend verbunden.
3 4
Sicht auf
Lötseite
1
Die Schnittstelle im Untermenue „Konfiguration" unter Menüpunkt
„Sollwert" einstellen (Siehe Seite 42).
6
Die meist einmalige Einstellung der Schnittstellenparameter erfolgt an
der Regelelektronik im Untermenue „Schnittstelle".
(Menüpunkte anwählen und einstellen siehe Seite 57)
Werkseinstellungen der seriellen Schnittstelle:
RS232
BAUDRATE
PARITY
HANDSHAKE
Signal
I+
U+
U-
I-
4800 Baud
even parity
Protokoll RTS/CTS
(Hardwarehandshake)
Datenbits
Stopbit
HT60-M2 / HT60-M3
7
1
63
