Thermostat (T
)
T
Messpunkt (T
)
M
Temp.Fühler
>ATC Int: -0.80K
ATC Ext:
0.00K
ext. Pt100
Thermostat (T
)
T
Soll 1:
50.00°C
ExtIst:
51.22°C
Leistung:
Regelung: intern
Externfühler (T
)
Pt100
Temp.Fühler
>ATC Int: -0.80K
ATC Ext:
Achtung:
Die ATC-Funktion bleibt bis zu ihrer Rücksetzung auf 00.00 °C aktiviert.
58

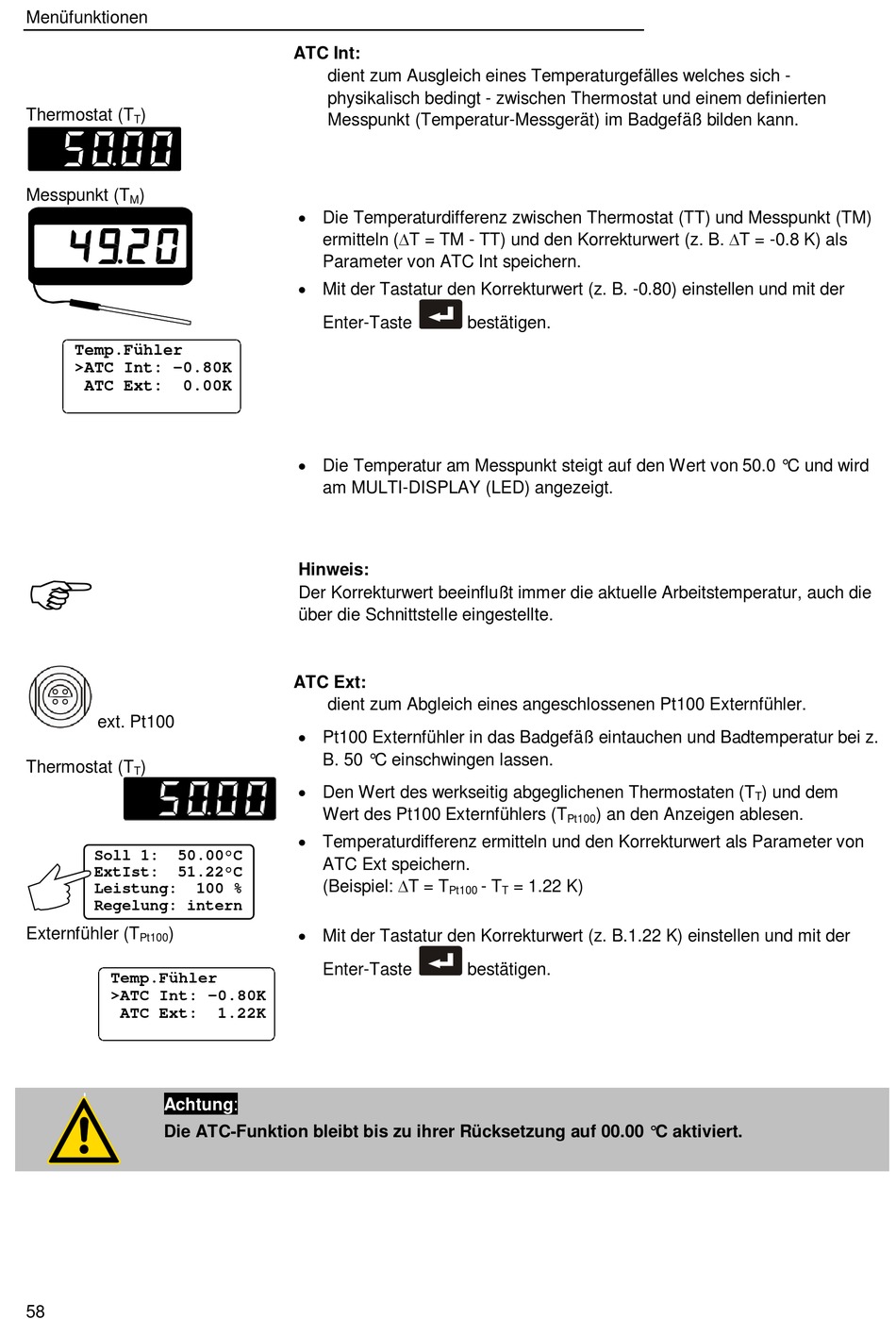

ATC Int:
dient zum Ausgleich eines Temperaturgefälles welches sich -
physikalisch bedingt - zwischen Thermostat und einem definierten
Messpunkt (Temperatur-Messgerät) im Badgefäß bilden kann.
• Die Temperaturdifferenz zwischen Thermostat (TT) und Messpunkt (TM)
ermitteln (∆T = TM - TT) und den Korrekturwert (z. B. ∆T = -0.8 K) als
Parameter von ATC Int speichern.
• Mit der Tastatur den Korrekturwert (z. B. -0.80) einstellen und mit der
Enter-Taste
• Die Temperatur am Messpunkt steigt auf den Wert von 50.0 °C und wird
am MULTI-DISPLAY (LED) angezeigt.
Hinweis:
Der Korrekturwert beeinflußt immer die aktuelle Arbeitstemperatur, auch die
über die Schnittstelle eingestellte.
ATC Ext:
dient zum Abgleich eines angeschlossenen Pt100 Externfühler.
• Pt100 Externfühler in das Badgefäß eintauchen und Badtemperatur bei z.
B. 50 °C einschwingen lassen.
• Den Wert des werkseitig abgeglichenen Thermostaten (T
Wert des Pt100 Externfühlers (T
• Temperaturdifferenz ermitteln und den Korrekturwert als Parameter von
ATC Ext speichern.
(Beispiel: ∆T = T
100 %
• Mit der Tastatur den Korrekturwert (z. B.1.22 K) einstellen und mit der
Enter-Taste
1.22K
bestätigen.
) an den Anzeigen ablesen.
Pt100
- T
= 1.22 K)
Pt100
T
bestätigen.
) und dem
T
