>EPROG: Strom
u.Wert 0.0°C
o.Wert 300.0°C
ExtSoll 50.0°C
EPROG :
IntIst:
Leistung:
Regelung: intern
°C
300
250
200
150
100
80
60
40
20
1 2 3 4 5 6 7 8 9 10
2 4 6 8 10 14
>EPROG: Spannung
u.Wert 20.0°C
o.Wert 200.0°C
ExtSoll 152.0°C
EPROG : 152.00°C
IntIst:
Leistung:
Regelung: intern
Achtung:
Wird die Einstellung nicht korrekt an zwei verschiedenen Punkten durchgeführt ist die
Sollwertvorgabe fehlerhaft.
Beispiel:
• Am externen Programmgeber 50.0 °C einstellen!
In Zeile 4 des DIALOG-DISPLAY (LCD) wird der extern vorgegebene
Sollwert zur Kontrolle angezeigt
3x
(Beispiel: ExtSoll 50.0 °C).
50.00°C
Nach dem Zurückschalten mit der Escape-Taste
50.00°C
50 %
Standardanzeige („Sollwert" siehe Seite 42) steht dieser Wert in Zeile 1
(Beispiel: EPROG 50.00 °C).
Dieser EPROG - Eingang hat den Vorteil, dass auch andere
Spannungs- bzw. Stromquellen zur Programmvorgabe verwendet
werden können.
• „u.Wert" einstellen:
1. An der Spannungs- bzw. Stromquelle den niedrigsten Wert
einstellen (Beispiel A: 1 V).
2. Über die Tastatur an der Regelelektronik zu diesem Wert einen
B
unteren Temperaturwert festlegen und mit Enter-Taste
bestätigen (Beispiel A: 20 °C).
A
• „o.Wert" einstellen:
1. An der Spannungs- bzw. Stromquelle den höchsten Wert
einstellen (Beispiel A: 10 V).
2. Über die Tastatur am Thermostat zu diesem Wert einen oberen
Temperaturwert festlegen und mit Enter-Taste
(Beispiel A: 200 °C).
V
18 20 mA
• Mit der Escape-Taste

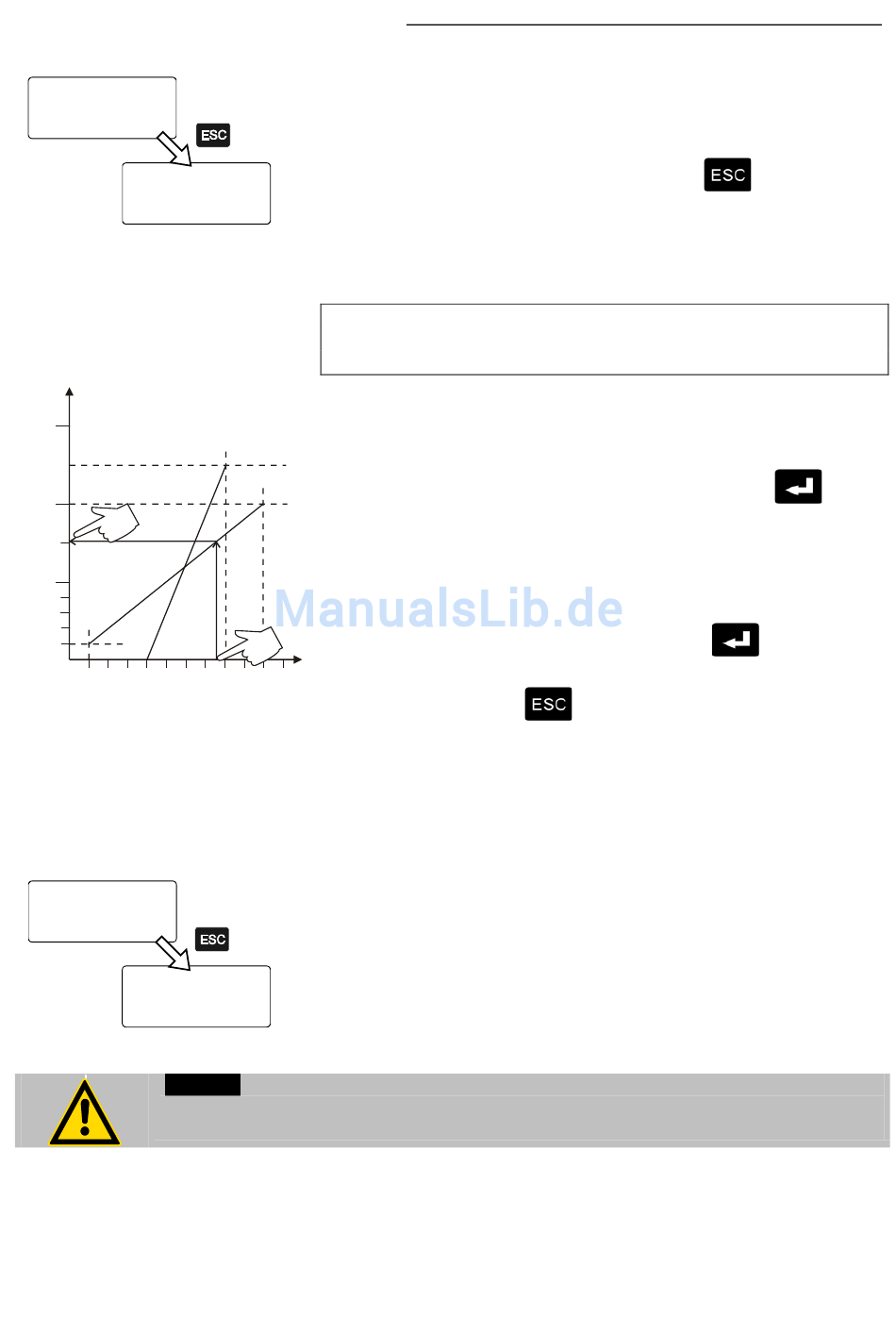

Beispiel B im Diagramm soll zeigen, dass die korrespondierenden Werte
für die Endpunkt frei wählbar sind.
Beispiel aus Diagramm A:
• An der Spannungsquelle 7.6 V einstellen!
In Zeile 4 des DIALOG-DISPLAY (LCD) wird der extern vorgegebene
Sollwert angezeigt. Die Regelelektronik errechnet sich diesen Wert aus
der Steigung der beiden vorgegebenen Endpunkte (Aus Beispiel A: 7.6
3x
V entsprechen ExtSoll 152.0 °C).
Nach dem Zurückschalten mit der Escape-Taste zur Standardanzeige
steht dieser Wert in Zeile 1 (Beispiel: EPROG 152.00 °C).
50.00°C
100 %
HT60-M2 / HT60-M3
zur Standardanzeige zurückschalten.
zur
bestätigen
