Julabo HT60-M2 Originalbetriebsanleitung Seite 54

Menüfunktionen
0 V
10 °C
∆ Τ = 200 K
197 °C
∆ Τ = 5 K
0 mA
4 mA
>EPROG: Current
L Value 0.0°C
H Value 300.0°C
ExtSet 50.0°C
54

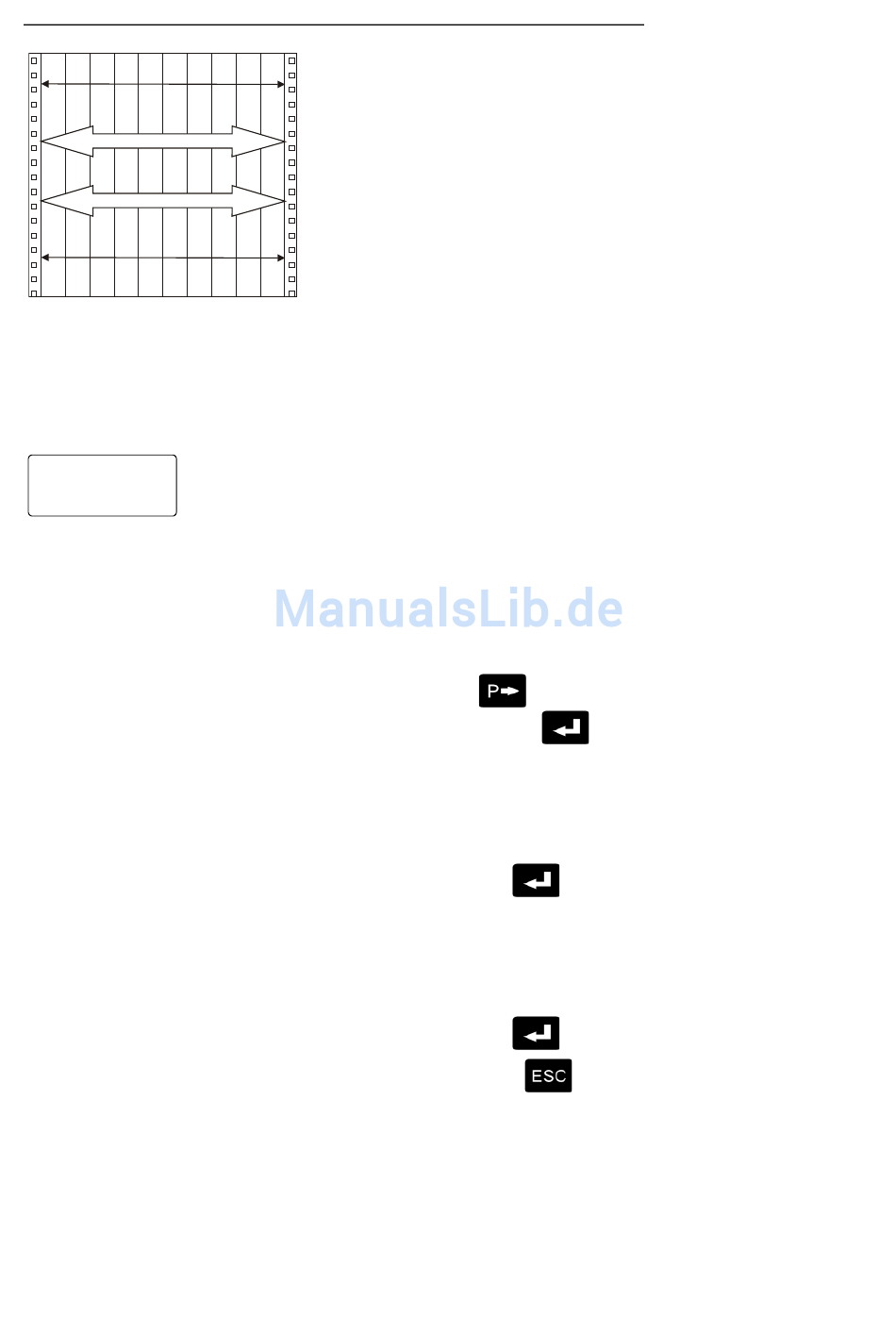

Beispiele:
niedrigster Temperaturwert
höchster Temperaturwert
Abbildung von 200 °C auf Papierbreite
210 °C
Steigung 50 mV/K
202 °C niedrigster Temperaturwert
höchster Temperaturwert
Abbildung von 5 °C auf Papierbreite
Steigung 2000 mV/K
20 mA
EPROG - Eingang
Die Einstellung ist notwendig, wenn die Sollwertvorgabe durch einen
externen Programmgeber erfolgen soll.
Den externen Programmgeber über die Buchse (31)
REG+E-PROG mit der Regelelektronik verbinden.
• Der Programmgebereingang der Regelelektronik läßt sich an das
Ausgangssignal des externe Programmgebers anpassen.
Spannung
Strom
Mit der P-Taste
und mit der Enter-Taste
• „u.Wert" einstellen:
Am Programmgeber den niedrigste Arbeitstemperaturwert einstellen
(z. B. 0 °C).
Diesen Wert über die Tastatur auch an der Regelelektronik einstellen
und mit Enter-Taste
• „o.Wert" einstellen:
Am Programmgeber den höchsten Arbeitstemperaturwert einstellen
(z. B. 300 °C).
Diesen Wert über die Tastatur auch an der Regelelektronik einstellen
und mit Enter-Taste
• Mit der Escape-Taste
10 °C
210 °C
197 °C
202 °C
Spannungseingang
Stromeingang
die gewünschte Eingangsgröße anwählen
bestätigen.
bestätigen.
bestätigen.
zur Standardanzeige zurückschalten.
