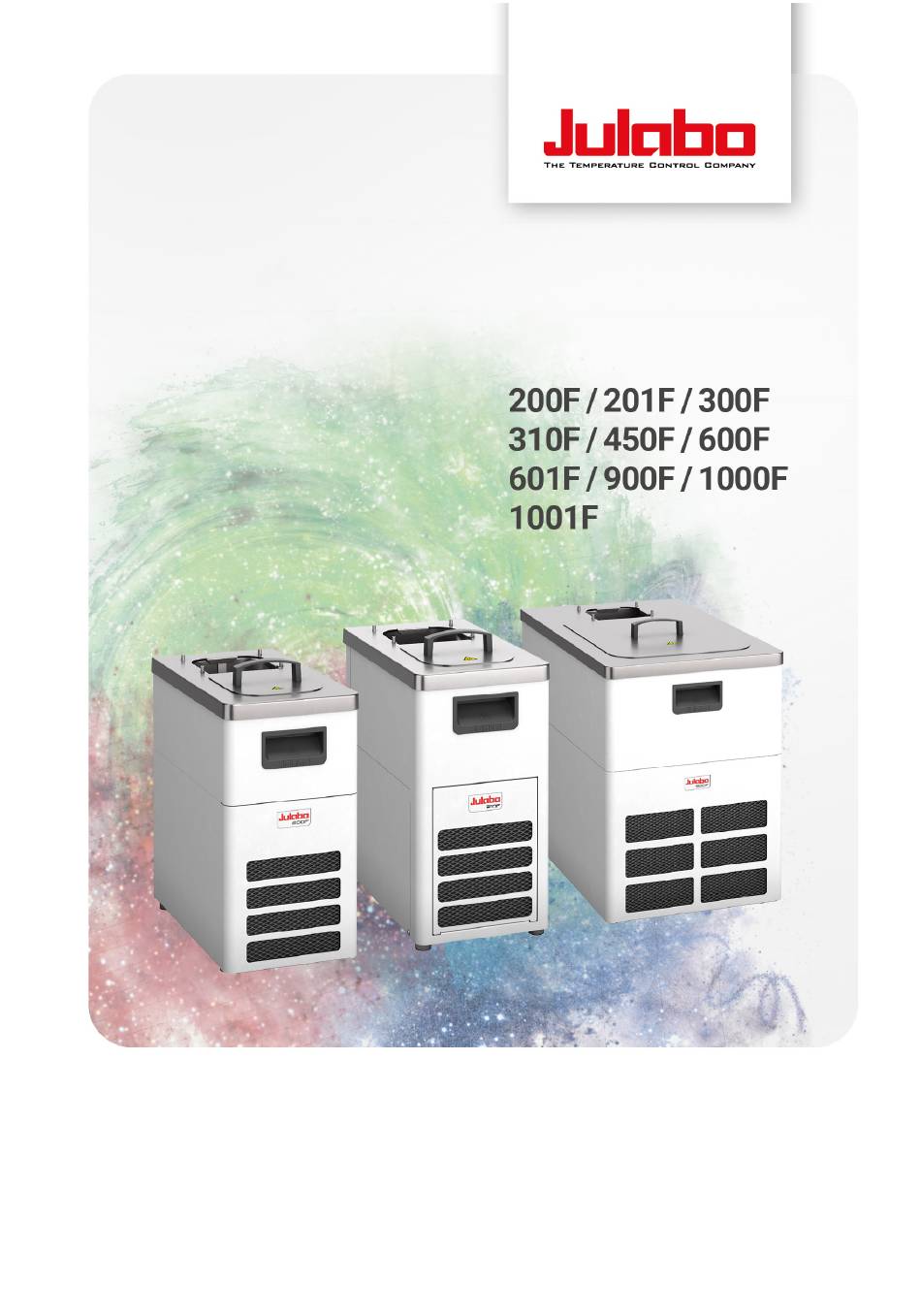

- Seite 1 Kältebäder-Grundgeräte Originalbetriebsanleitung 1.950.0170.de.V07 05/2022...
- Seite 2 Impressum JULABO GmbH Gerhard-Juchheim-Strasse 1 77960 Seelbach/Germany Tel.: +49 7823 51-0 Fax: +49 7823 2491 Info.de@julabo.com www.julabo.com Der Inhalt dieser Betriebsanleitung ist urheberrechtlich geschützt. Informationen, einschließlich der Texte, Bilder und andere Inhalte dürfen nicht ohne vorherige ausdrückliche schriftliche Genehmigung vervielfältigt, vertrieben, übertragen, gespeichert, weitergegeben oder in sonstiger Form genutzt werden.
-
Seite 3: Inhaltsverzeichnis
Vorwort ....................4 Über dieses Handbuch ..............5 Hinweis zum Inbetriebnehmen und Bedienen ........ 5 Original JULABO Ersatzteile ............5 Zubehör ................... 5 Warnhinweise .................. 6 Verwendete Symbole ..............7 Bestimmungsgemäße Verwendung ..........7 Sicherheit .................... 8 Allgemeine Sicherheitshinweise Betreiber ........8 Allgemeine Sicherheitshinweise Bediener ........ -
Seite 4: Vorwort
Vorwort Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Geräte vertraut machen. Lesen Sie die Betriebsanleitung sorgfältig. Bewahren Sie die Betriebsanleitung jederzeit... -
Seite 5: Über Dieses Handbuch
Der zuverlässige Dauerbetrieb und die Sicherheit hängen auch von der Qualität der verwendeten Ersatzteile ab. Nur original JULABO Ersatzteile garantieren höchstmögliche Qualität und Sicherheit. Original JULABO Ersatzteile erhalten Sie direkt bei JULABO oder bei Ihrem Fachhändler. Beachten Sie, dass bei der Verwendung von nicht originalen JULABO Ersatzteilen eine Garantieleistung durch JULABO nicht möglich ist. -
Seite 6: Warnhinweise
Über dieses Handbuch Warnhinweise Das Handbuch enthält Warnhinweise, welche die Sicherheit beim Umgang mit dem Gerät erhöhen sollen. Warnhinweise sind immer zu befolgen. Ein in Signalfarbe dargestelltes Warnzeichen ist dem Signalwort vorangestellt. Das farbig hinterlegte Signalwort stuft die Schwere der Gefahr ein. VORSICHT Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, geringfügige bis mäßige Verletzungen... -
Seite 7: Verwendete Symbole
Gerät sicher bedienen und Fehlanwendungen vermeiden kann. Das Gerät ist ein Laborgerät, das für die Temperierung flüssiger Medien vorgesehen ist. Es kann nur in Verbindung mit einem dafür ausgelegten JULABO Thermostaten betrieben werden. Gerät nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzen! Insbesondere Störungen, die die Sicherheit beeinträchtigen können,... -
Seite 8: Sicherheit
Sicherheit Sicherheit Allgemeine Sicherheitshinweise Betreiber Der Abschnitt führt die allgemeinen Sicherheitshinweise auf, die vom Betreiber einzuhalten sind, um einen sicheren Betrieb zu gewährleisten. • Der Betreiber ist für die Qualifikation des Bedienpersonals verantwortlich. • Der Betreiber stellt sicher, dass das Bedienpersonal im Umgang mit dem Gerät unterwiesen ist. -
Seite 9: Allgemeine Sicherheitshinweise Zum Betrieb Des Geräts
Gesetzen und Richtlinien zu entnehmen. • Der Austausch und die Entsorgung des verwendeten Kältemittels darf nur durch JULABO oder dafür zertifizierte Unternehmen durchgeführt werden. • Alle im Land des jeweiligen Betriebsortes geltenden Gesetze und Richtlinien zum Umgang mit Kältemitteln sind zu beachten. -
Seite 10: Sicherheitskennzeichen
Sicherheit Bei natürlichen Kältemitteln gelten zusätzlich folgende Sicherheitsanweisungen: • Das Gerätegehäuse darf nur durch sachkundige Personen geöffnet werden, die im Umgang mit natürlichen Kältemitteln ausgebildet sind. • Der Kältemittelkreislauf darf nur durch sachkundige Personen unterbrochen werden, die im Umgang mit natürlichen Kältemitteln ausgebildet sind. Sicherheitskennzeichen Dem Gerät liegen Sicherheitskennzeichen bei, die vor der Inbetriebnahme am Gerät anzubringen sind. -
Seite 11: Produktbeschreibung
Thermostat. Kombinationsmöglichkeiten mit Thermostaten Die Tabelle listet auf, welche Kältemaschine mit welchem Thermostaten kombiniert werden kann. Kälte- Thermostate maschine CORIO CD CORIO CP DYNEO DD MAGIO MS 200F 201F 300F ... -
Seite 12: Bedien- Und Funktionselemente
Produktbeschreibung Bedien- und Funktionselemente Der Abschnitt beschreibt die Bedien- und Funktionselemente und zeigt ihre Position am Gerät. Front (ohne Abdeckung) und Rückseite (Bsp. 310F) Griffmulde Ablassöffnung Bad Ablassventil Ablassschlauch (bei 310F und 450F) Verflüssiger Griffmulde CAN-Buchse zur Verbindung mit Thermostat Netzsicherung Netzsicherung Netzausgangsbuchse Thermostat... -
Seite 13: 5.3.1 Externer Inverter
Produktbeschreibung 5.3.1 Externer Inverter Bei der 100 V-Spannungsvariante von 310F und 450F ist der Inverter an der Rückseite angebracht. Rückseite 310F/450F (100 V-Spannungsvariante) Inverter CAN-Buchse zur Verbindung mit Thermostat Netzeingangsbuchse Netzausgangsbuchse Thermostat Netzsicherung Netzsicherung... -
Seite 14: Technische Daten
Produktbeschreibung Technische Daten Leistungsangaben gemessen nach DIN12876. Kälteleistungen bis 20 °C gemessen mit Ethanol, über 20 °C gemessen mit Thermalöl, sofern nicht anders angegeben. Leistungsangaben gelten bei einer Umgebungstemperatur von 20 °C. Leistungswerte können mit anderen Temperierflüssigkeiten abweichen. Gruppeneinteilung des Geräts nach CISPR 11: •... - Seite 15 Produktbeschreibung Technische Daten 200F Leistungswerte Tiefste Temperatur °C Kältemittel R134a Abmessungen Maße (B x T x H) 23 x 39 x 44 Nutzbare Badöffnung (B x T) 13 x 15 Badtiefe Volumen min. … max. 3.0 … 4.0 Gewicht Netzanschluss...
- Seite 16 Produktbeschreibung Technische Daten 310F Leistungswerte Tiefste Temperatur °C Kältemittel R449A/R290 Abmessungen Maße (B x T x H) 23 x 40 x 43 Nutzbare Badöffnung (B x T) 13 x 15 Badtiefe Volumen min. … max. 3.0 … 4.0 Gewicht Netzanschluss 100 V 115 V 200-230 V...
- Seite 17 Produktbeschreibung Technische Daten 600F Leistungswerte Tiefste Temperatur °C Kältemittel R449A, R452A* Abmessungen Maße (B x T x H) 33 x 47 x 47 Nutzbare Badöffnung (B x T) 22 x 15 Badtiefe Volumen min. … max. 5.0 … 7.5 Gewicht 32.4 Netzanschluss 100 V...
- Seite 18 Produktbeschreibung Technische Daten 900F Leistungswerte Tiefste Temperatur °C -38/-40* Kältemittel R449A Abmessungen Maße (B x T x H) 39 x 62 x 53 Nutzbare Badöffnung (B x T) 26 x 35 Badtiefe Volumen min. … max. 21.0 … 30.0 Gewicht Netzanschluss 115 V 200-230 V...
- Seite 19 Produktbeschreibung Technische Daten 1001F Leistungswerte Tiefste Temperatur °C Kältemittel R449A Abmessungen Maße (B x T x H) 45 x 64 x 74 Nutzbare Badöffnung (B x T) 35 x 41 Badtiefe Volumen min. … max. 42.0 … 56.0 Gewicht 70.7 Netzanschluss 200-230 V 50/60 Hz...
-
Seite 20: 5.4.1 Material Der Medium Berührenden Teile
Produktbeschreibung 5.4.1 Material der Medium berührenden Teile In der Tabelle sind die Teile aufgeführt, die mit der Temperierflüssigkeit in Berührung kommen können sowie der Werkstoff, aus dem die Teile bestehen. Die Daten können herangezogen werden, um die Verträglichkeit mit der eingesetzten Temperierflüssigkeit zu prüfen. -
Seite 21: Transportieren Und Aufstellen
Transportieren und Aufstellen Transportieren und Aufstellen Der Abschnitt beschreibt, wie Sie das Gerät sicher transportieren und am Betriebsort aufstellen. VORSICHT Quetschgefahr durch herunterfallendes Gerät! Ein nicht gesichertes Gerät kann beim unsachgemäßen Transport herabfallen und Quetschungen verursachen. • Sichern Sie das Gerät während des Transports gegen Umkippen und Herabfallen •... - Seite 22 Transportieren und Aufstellen 4. Bei Kälte-Umwälzthermostaten: Achten Sie auf einen Freiraum vor und hinter dem Gerät von mindestens 20 cm. Das Gerät ist am Betriebsort aufgestellt.
-
Seite 23: Instandhalten
Geräteleistung entsprechend dimensioniert ist. Zu schwach dimensionierte Netzkabel dürfen nicht verwendet werden. Angaben zu Netzspannung und Stromwert siehe Typenschild. Wir empfehlen nur original JULABO Ersatzteile zu verwenden. Sicherheitskennzeichen überprüfen Der folgende Abschnitt gilt nur für Geräte, die mit natürlichen Kältemitteln arbeiten und in den USA oder in Kanada betrieben werden. - Seite 24 [2] Sicherheitskennzeichen (Best.-Nr. 3.383.2630): [3] Hinweis (Best.-Nr. 3.383.2640): 1. Überprüfen Sie die Sicherheitskennzeichen am Gerät auf Lesbarkeit und Vollständigkeit. 2. Erneuern Sie defekte oder fehlende Sicherheitskennzeichen. Sicherheitskennzeichen können bei JULABO nachbestellt werden. Die Sicherheitskennzeichen am Gerät sind überprüft.
-
Seite 25: Gerät Entleeren
Instandhalten Gerät entleeren Wenn das Gerät zum Technischen Service eingeschickt oder fachgerecht entsorgt werden soll, dann muss es vollständig entleert sein. Grundsätzlich sollte das Gerät vor jeder längeren Außerbetriebnahme und bei einem Wechsel der externen Anwendung vollständig entleert werden. VORSICHT Verbrühung durch heiße Temperierflüssigkeit! Temperierflüssigkeit kann beim Temperiervorgang sehr heiß... -
Seite 26: Gerät Reinigen
Instandhalten Gerät reinigen Von Zeit zu Zeit sollte das Gerät außen gereinigt werden. Fuselfreies Tuch Mildes Reinigungsmittel HINWEIS Beschädigung der Elektronik durch eindringendes Wasser! Eindringendes Wasser kann elektronische Komponenten des Geräts beschädigen und damit zum Ausfall des Geräts führen. •... -
Seite 27: Technischer Service
4. Setzen Sie das Lüftungsgitter wieder ein. Der Verflüssiger ist gereinigt. Technischer Service Falls an dem Gerät Störungen auftreten, die Sie nicht beheben können, dann wenden Sie sich an unseren Technischen Service. JULABO GmbH Technischer Service Gerhard-Juchheim-Strasse 1 77960 Seelbach/Germany Tel.:... -
Seite 28: Gewährleistung
Instandhalten Gewährleistung Für die einwandfreie Funktion dieses Geräts übernimmt JULABO die Gewährleistung, sofern es sachgemäß und wie in der Betriebsanleitung vorgegeben angeschlossen und eingesetzt wird. Die Gewährleistung beträgt ein Jahr ab Rechnungsdatum. Mit der 1PLUS-Garantie kann die Gewährleistung kostenlos auf zwei Jahre verlängert werden. -
Seite 29: Entsorgen
Entsorgen Entsorgen Bei der Entsorgung des Geräts sind die jeweils geltenden landesspezifischen Richtlinien zu beachten. VORSICHT Brandgefahr bei brennbaren Kältemitteln! Wenn das Gerät ein brennbares Kältemittel enthält, besteht bei Entweichen von Kältemittel Brandgefahr. • Kältemittelkreislauf nicht öffnen • Gerät gemäß den staatlichen oder regional gültigen Vorschriften durch zertifiziertes Unternehmen entsorgen lassen ... -
Seite 30: Eg-Konformität
EG-Konformität EG-Konformität... - Seite 31 EG-Konformität...
- Seite 32 EG-Konformität...
- Seite 33 EG-Konformität...
- Seite 34 EG-Konformität...
- Seite 35 EG-Konformität...
