Julabo HT60-M2 Originalbetriebsanleitung Seite 62

Elektrische Anschlussmöglichkeiten
AK
2
1
STAND-BY
Soll 1: 37.00°C
ExtIst: xxxxxx°C
Leistung:
STAND-BY
AK
2
1
STAND-BY
Soll : xx.xx°C
IntIst: xx.xx°C
Profil: x S: x
Rest ** STAND-BY ** : xx:xx:xx
62

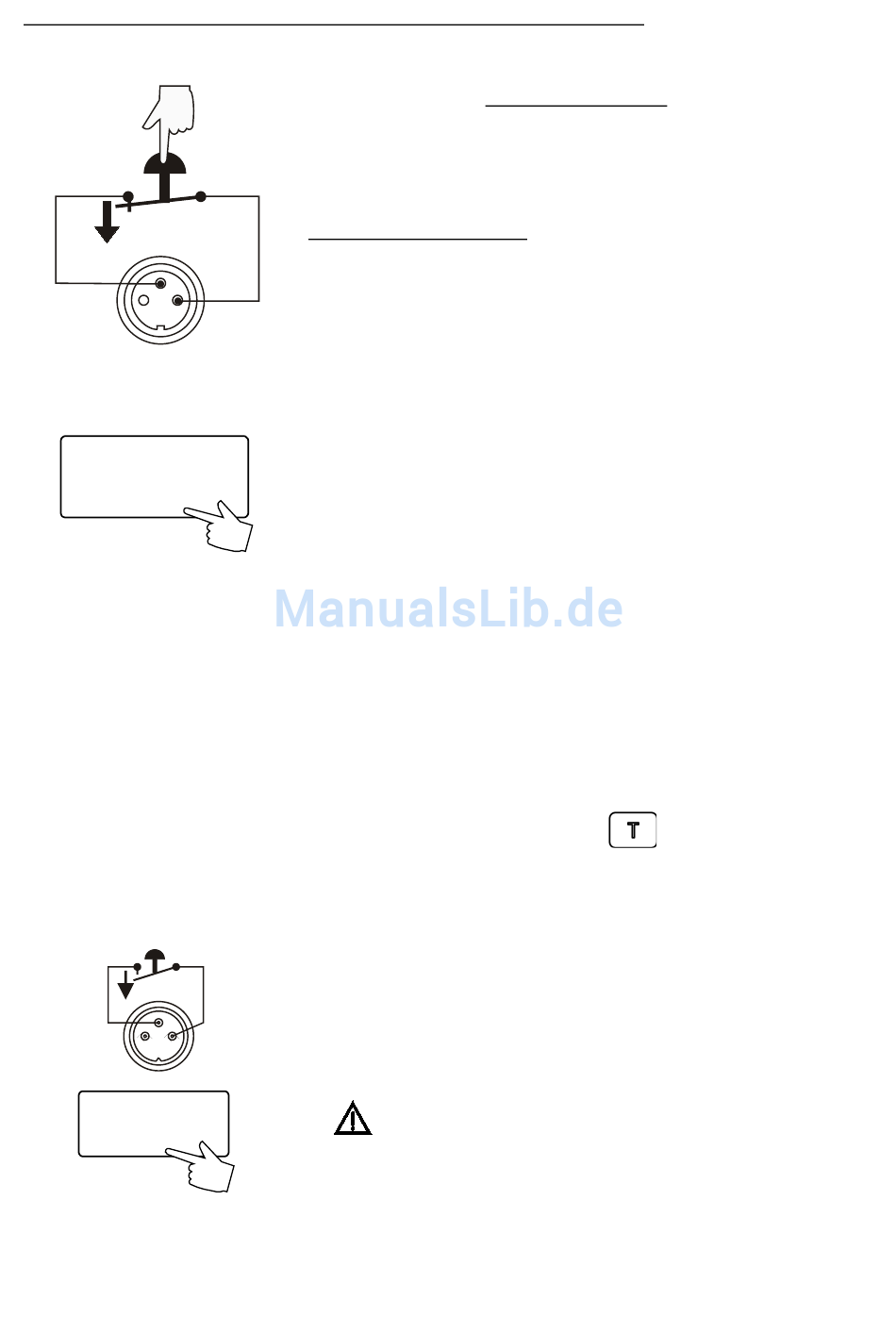

STAND-BY-Eingang (32) (für externen Not-Aus)
Anschlussbelegung :
Nur geschirmte Leitungen verwenden.
Stand-by Eingang aktivieren:
• Den Parameter unter Menüpunkt Stand-by auf „ja" einstellen (Siehe
Seite 43).
• Verbindung zu einem externen Kontakt (AK, z. B. Notaus) oder einem
3
Alarmkontakt der übergeordneten Anlage herstellen.
Wird die Verbindung zwischen Pin 2 und Pin 3 durch Öffnen des Kontaktes
AK unterbrochen, schaltet die Regelelektronik allpolig den Heizer und den
Pumpenmotor ab und geht in den Zustand „OFF". Solange der Kontakt
geöffnet ist wird in Zeile 4 des DIALOG-DISPLAY (LCD) blinkend die
Meldung „STAND-BY" angezeigt.
Wird der Kontakt wieder geschlossen bleibt die Regelelektronik im Zustand
x %
„OFF".
Weiterer Verwendungshinweis zum STAND-BY-Eingang:
Die Stand-by Funktion kann mit dem Autostart (Siehe Seite 42) verknüpft
werden.
1. Ist der Autostart nicht eingeschaltet wird der Stand-by Eingang wie
oben beschrieben benutzt.
2. Ist der Autostart eingeschaltet so ist das weitere Geschehen abhängig
von der Art der Sollwertvorgabe.
• Sollwertvorgabe über Tastatur z. B.
Wie oben Beschrieben erfolgt auch hier die allpolige Abschaltung mit
den Meldungen „STAND-BY" und Zustand „OFF". Wird der Kontakt
wieder geschlossen startet die Regelelektronik wieder. Die Temperatur
der Temperierflüssigkeit hat sich während der „STAND-BY" Situation
verändert.
• Sollwertvorgabe durch den Programmgeber (Siehe Seiten 47 und 49).
Es erfolgt die Meldung „STAND-BY", die Sollwertvorgabe und die Zeit
werden jeweils bei dem momentanen Wert angehalten. Die Temperatur
3
der Temperierflüssigkeit wird bei diesem Wert konstant gehalten.
Der Programmgeber setzt seine Arbeit fort, sobald der Kontakt wieder
geschlossen ist.
Pin
1
2
3
Achtung: Das ist kein echter Not-Aus.
Signal
nicht belegt
5 V / DC
0 V
.
