Obsluha
Obsluha, když není nutné přeformátování vrstvy dlažby:
Zavření boční upínky, HVZ-UNI-II se přitom automaticky
vycentruje podle uchopované pokládkové jednotky.
Př velmi silně nevystředěném nasazení HVZ-UNI-II na
pokládkovou jednotku může při tomto centrování dojít k
tomu, že se HVZ-UNI-II bočně zvedne a nebude dosedat
všemi 4 výškovými patkami na pokládkovou jednotku.
V tomto případě:
Boční upínku mírně otevřít (HVZ-UNI-II se znovu spustí všemi
4 výškovými patkami na povrch vrstvy dlažby).
Zavření hlavní upínky
Otevření boční upínky
Pomocí hydraulické otočné hlavy upínku otočte tak, aby ji bylo možno spustit nad vrstvu dlažby.
Upínku otočte tak, aby se podle možností ocelové lamely hlavní upínací čelisti dotýkaly přikládané strany dlažby.
V otáčení pokračujte, dokud upínka ve směru vedlejší upínky nebude přibližně ve středu uchopované vrstvy dlažby.
Upínku spusťte, než se styčný talíř upínky dotkne povrchu dlažby. Poté již nespouštějte! Traverza ne v žádném případě
nesmí dotýkat nástavce HVZ-UNI-II a tím vytvářet tlak shora na upínku (výložníkem nosného zařízení).
Hydraulickou řídicí páku do „Pozice 1", v této pozici držte tak dlouho, dokud neproběhnou následující pohyby:
Hlavní upínka se uzavře
Hlavní upínka se mírně otevře
Vedlejší upínka se uzavře
upínka se otevře
upínka se otevře
Vysvětlivky: Pozice řídicí páky
Poz. 1: Uchopení, položení, reset
Poz. 0: Nulová poloha
Poz. 3: Protipohyb (např. přerušení cyklu)
V důsledku tohoto sledu pohybů se u příslušného použití a nastavení pozičních adaptérů vrstva dlažby paletovaná pro tzv.
„křížovou spáru" automaticky přesune do „skupiny pásu".
Po uvolnění hydraulické řídicí páky resp. přesunutí řídicí páky zpět do střední polohy lze pokus o uchopení kdykoliv přerušit.
Opětovnou aktivací „zavírání" se sled pohybů znovu zahájí a bude pokračovat od pozice přerušení.
Přesunutím do „Poz. 1" se resetují vždy poslední provedené pohyby.
Po kompletním ukončení uchopení (vedlejší upínka se kompletně otevře a vytočí se úplně nahoru) hydraulickou řídicí páku
přesuňte do střední polohy.
Upínku s uchopenou vrstvou dlažby zvednout a otočit na místo pokládky.
5140.0036
Obsluha, když je nutné přeformátování vrstvy dlažby:
Zavření hlavní upínky, aby došlo ke srovnání řad kostek a při
následném posunování se řady kostek mohou bez překážek
míjet a nevzpříčí se na rozích.
Hlavní upínku mírně otevřete, aby vznikla mezi ocelovými
lamelami obou čelistí hlavní upínky a vrstvou kostek
vzdálenost cca 1 cm.
Zavření boční upínky, HVZ-UNI-II se přitom automaticky
vycentruje podle uchopované pokládkové jednotky. V
nezbytné míře se pomocí umisťovacích adaptérů kostky
vzájemně posunují.
Př velmi silně nevystředěném nasazení HVZ-UNI-II na
pokládkovou jednotku může při tomto centrování dojít k
tomu, že se HVZ-UNI-II bočně zvedne a nebude dosedat
všemi 4 výškovými patkami na pokládkovou jednotku.
V tomto případě:
Boční upínku mírně otevřít (HVZ-UNI-II se znovu spustí všemi
4 výškovými patkami na povrch vrstvy dlažby).
Zavření hlavní upínky
Otevření boční upínky

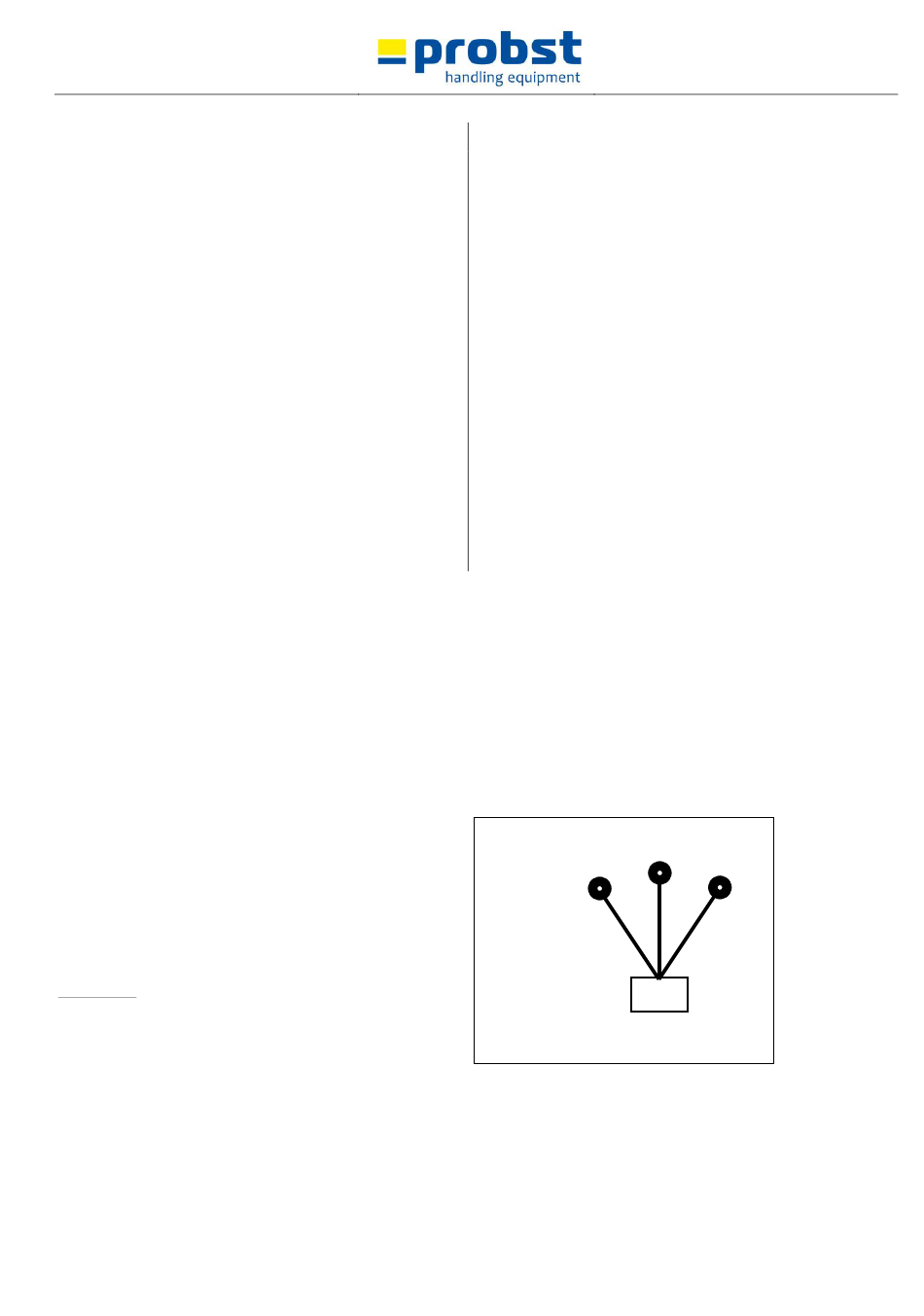

Obrázek 2
Poz. 2
Znázornění řídicí páky bagru
V2
Poz. 0 Poz. 1
Hlavní
Vedlejší
