Nastavovací práce

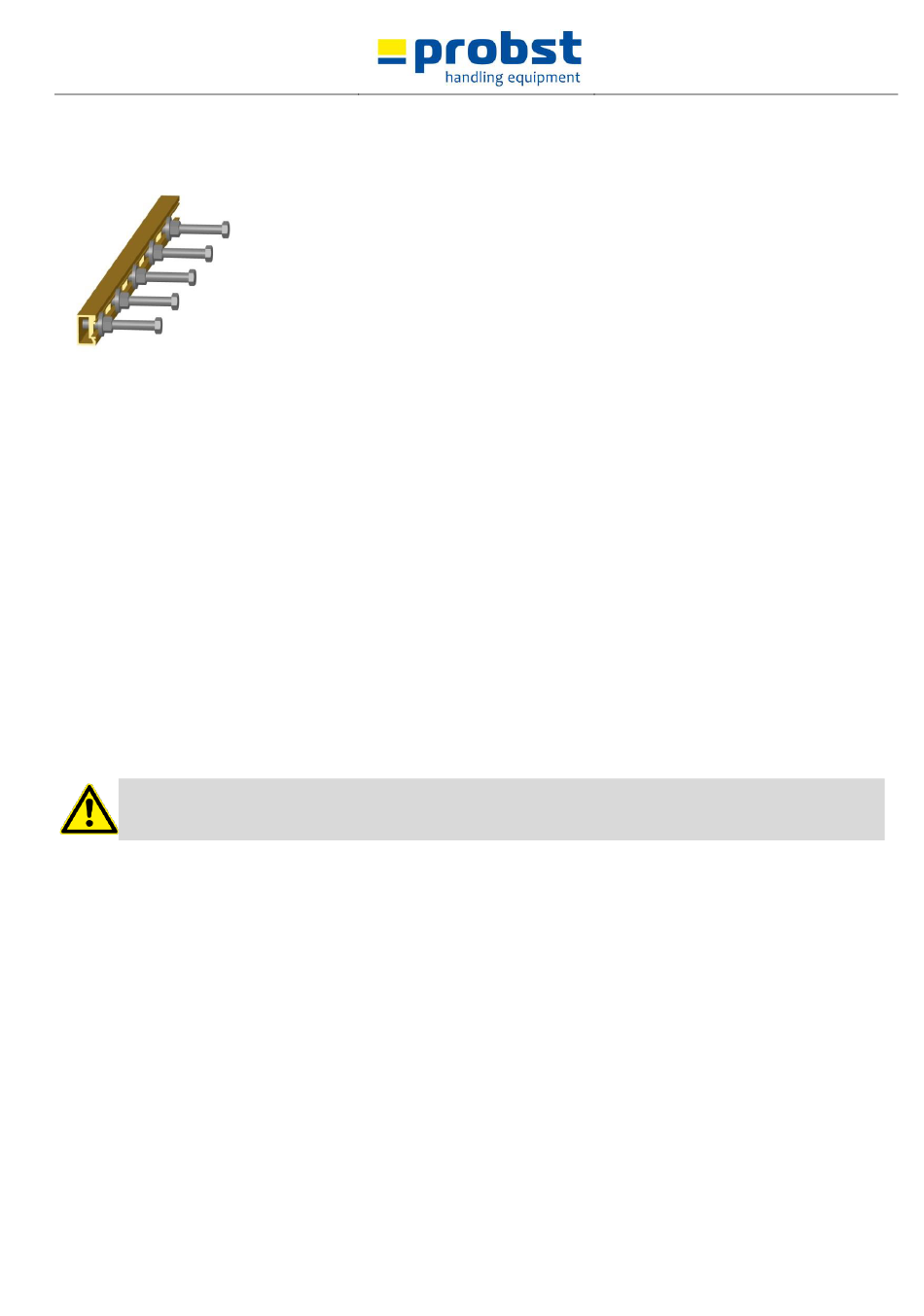

5.8 Nastavení umisťovacích adaptérů
5.9 První pokus o uchopení
Hlavní upínka se smí zavřít (sevřít) teprve po otevření boční upínky (nahoře).
Jinak může dojít k poškození čelistí hlavní upínky a boční upínky!!!
Kleště na pokládku dlažby HVZ-UNI-II přiložte s kompletně otevřenou hlavní a boční upínkou na vrstvu dlažby, přitom
dbejte na to, aby se ocelové lamely přikládané hlavní upínky dotýkaly uchopované vrstvy dlažby.
Boční upínku pomalu zavírejte do vzdálenosti cca 1 cm pomocných želez resp. hlav umisťovacích adaptérů od vrstvy
dlažby. Pozici pomocných želez nastavte posunutím tak, aby byla vůči vrstvě dlažby přibližně vystředěna.
Dotáhněte upevňovací šrouby pomocných želez. K tomu musíte boční upínku opět kompletně otevřít, abyste se dostali k
imbusovému šroubu pomocného železa.
U namontovaných umisťovacích adaptérů boční upínku uzavřete tak, aby byly hlavy umisťovacích adaptérů ve vzdálenosti
asi 1 cm od vrstvy dlažby.
Nyní umisťovací adaptéry seřiďte tak, aby se hlavy ve vzdálenosti cca 1 cm před středem kamene setkaly s bočními
plochami dlažby ve směru hlavní upínky na straně spodku. (Tím se při pozdější pokládce zajistí, že tam kde k tomu může
dojít, že při umisťování HVZ-UNI-II na pokládkovou jednotku ocelové lamely přikládané hlavní upínací čelisti se ne vždy
dotýkají kostek - jak je předepsáno - aby se umisťovací adaptéry minimálně asi uprostřed dotýkaly posunovaných řad
kostek.)
Umisťovací adaptéry v této pozici zafixujte pevným dotažením šroubů. Přitom bezpodmínečně dbejte na to, aby velikost
přesahu (rozměr mezi bočními přikládacími plochami pomocného železa a hlavy umisťovacího adaptéru byly všechny
přesně stejné a odpovídaly požadované velikosti posunutí (v příkladu 10cm).
U dlažby, která je ve směru hlavní upínky větší než cca 16 cm, případně pro každou kostku 2 použijte umisťovací adaptér
(speciální příslušenství), aby se kostky při posouvání nevzpříčily.
5140.0036
Přesah umisťovacích adaptérů mezi pomocnými železy a hlavou šroubu
(velikost přesahu) činí u znázorněného příkladu u přesahu dlažby 20 cm děleno
2 = 10 cm.
U vyobrazeného příkladu se do pomocných želez boční upínky namontují
umisťovací adaptéry u řad 1, 3, 5 a 7 vpravo, přibližně na očekávaném místě.
Na boční upínce vlevo se namontují umisťovací adaptéry pro řady 2, 4 a 6.
Již nastavená hlavní upínka se hydraulicky kompletně otevře, HVZ-UNI-II se
volně zvedne nad balík s dlažbou.
Boční upínka se kompletně uzavře.
Hrubé nastavení pomocí nastavovacího šroubu obou částí boční upínky
(obrázek) se provede tak, aby zjištěná šířka balíku + polovina délky dlažby, v
příkladu 5 x 20 +10 = 110 cm, ležela na stupnici za svislým přechodovým
plechem.
Změřte vzdálenost mezi oběma pomocnými železy, jemné nastavení pomocí
nastavovacího šroubu PO proveďte tak, aby byla změřená vzdálenost o cca 3
až 4 cm větší než šířka balíku. (Zajistíte tím, že jednotlivé kameny dlažby
nebudou ani po položení na spodek v bočnímu směru skřípat a budou
položeny podle normy s velikostí spáry 3 – 4 mm. Zde je nezbytné, aby
distanční prvky jednotlivých kamenů dlažby vykazovaly min. tloušťku 2,5 mm.)
Kompletně otevřete boční upínku.
