Nastavovací práce

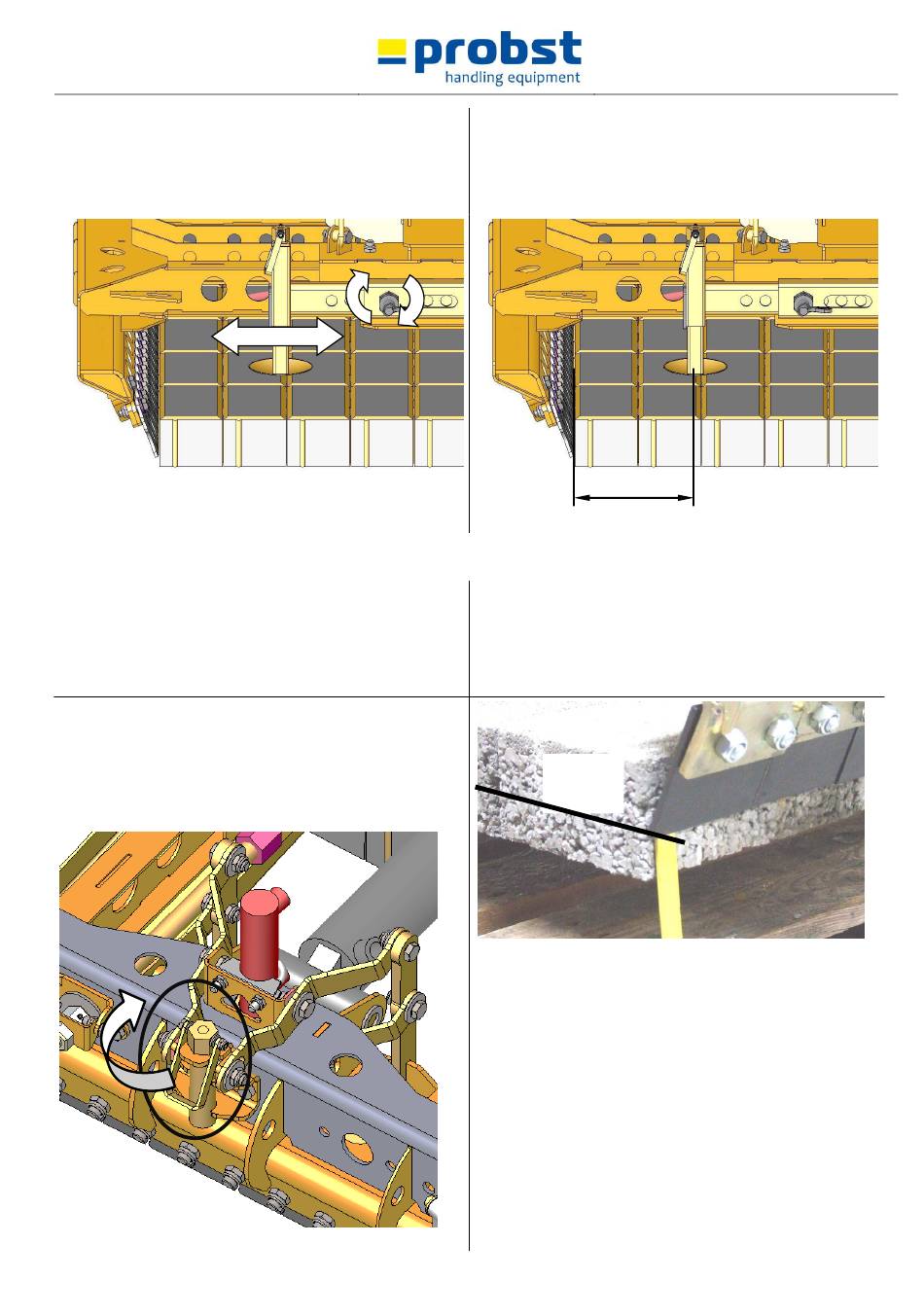

Pružinovou západku otočte o 180° tak, aby zapadla do
drážky.
Hloubku uchopení odpovídajícím způsobem posuňte,
pružinovou západku otočte o 180° tak, aby zapadla do
drážky.
Obrázek 5
5.2.2 Nastavení hloubky uchopení na straně stroje
Nastavení hloubky uchopení lamelových čelistí na straně
stroje se provádí pomocí centrálního závitového šroubu.
Nastavení hloubky uchopení se musí provést tak, aby se
ocelové lamely nacházely v poloviční výšce vrstvy dlažby.
Příklad: u výšky vrstvy dlažby 80 mm → 40 mm
Ruční kliku vyklopte nahoru.
Nastavení proveďte pomocí ruční kliky tak, aby ocelové
lamely vrstvu dlažby uchopily na straně spodku ve výšce cca
jedné třetiny výšky dlažby.
Před samovolný pootočením zajistěte ruční kliku opětovným
sklopením.
Obrázek 7
5140.0036
Vzdálenost nastavte na cca 100 mm – 150 mm mezi vnější
hranou vrstvy dlažby a středem nastavení hloubky uchopení.
100 – 150 mm
Obrázek 6
U extrémně velkých kamenných desek se doporučuje nižší
nastavení hloubky uchopení, aby ocelové lamely zabíraly ve
spodní oblasti vrstvy dlažby (viz obrázek A). Jinak hrozí
nebezpečí, že se vrstva dlažby při zvedání rozpadne.
½
Obrázek A
V2
