Instalace
4 Instalace
4.1 Mechanická montáž
Používejte originální příslušenství firmy Probst, v případě pochybností konzultujte s výrobcem.
Nosnost nosného/zvedacího zařízení nesmí být v důsledku zátěže zařízení, nástavbových zařízení (otočný
motor, zástrčné kapsy atd.) a přídavného zatížení materiálem překročena!
Uchopovací zařízení musí mít vždy kardanový závěs, aby byla v každé pozici volně výkyvná.
Uchopovací zařízení se v žádném případě nesmí pevně spojovat se zvedacím/nosným zařízením!
V průběhu krátké doby může dojít k prasknutí závěsu. Důsledkem může být usmrcení, velmi vážná
poranění a materiální škody!

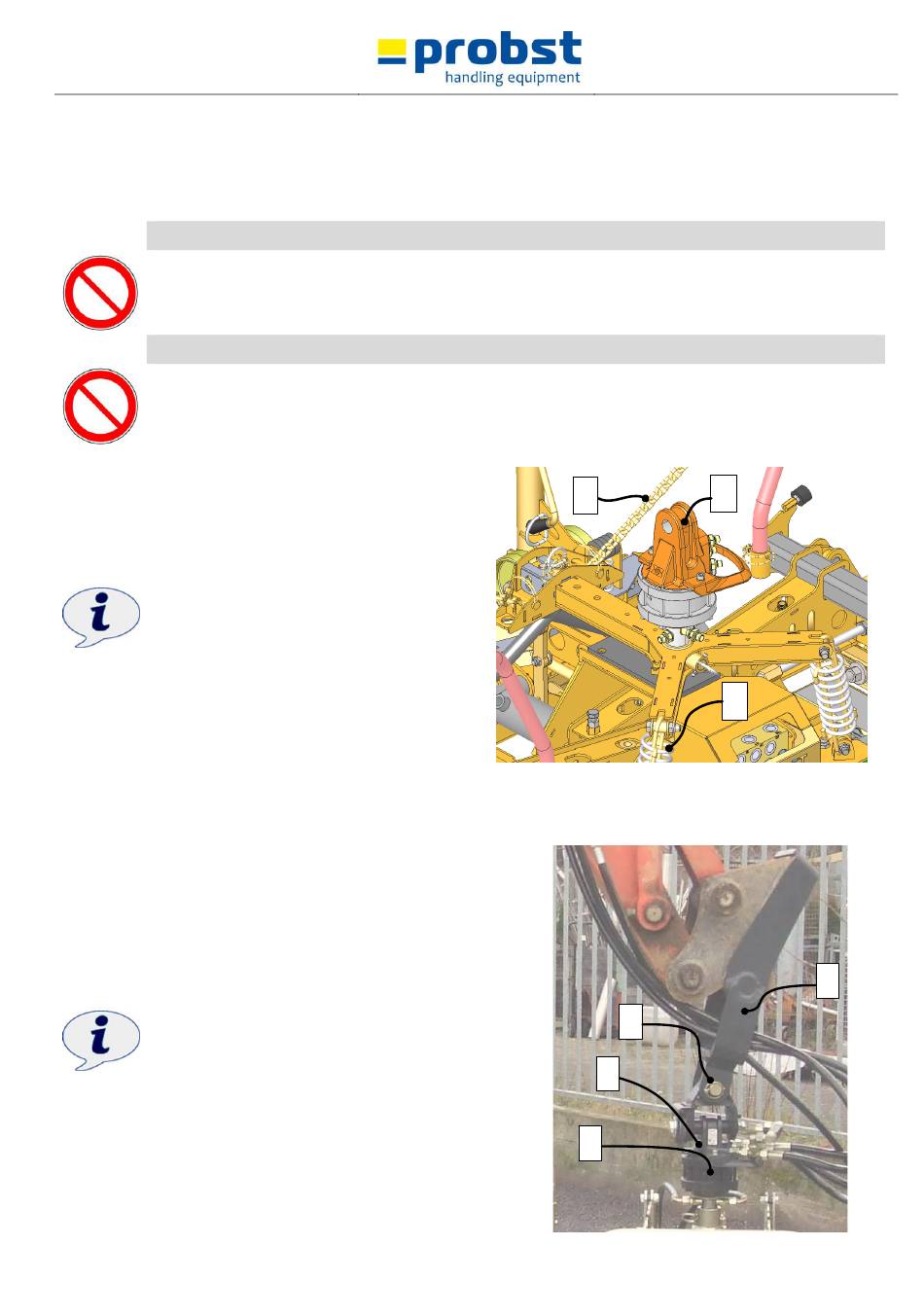

Mechanické propojení HVZ s nosným zařízením
se provádí pomocí otočné hlavy.
2bodové závěsné zařízení je kvůli tlumení
vibrací vybaveno dvěma pružinami.
1. Nastavovací řetěz
2. Závěsné zařízení na otočné hlavě
3. Pružina
4.1.1 Zavěšení na bagr: Adaptér Lehnhoff
Propojení s nosným zařízením (bagrem) se provádí
pomocí adaptéru Lehnhoff.
Musí být vytvořeno zajištěné propojení (zástrčný
čep s pojistným kroužkem) mezi rotátorem a
závěsným zařízením bagru.
1. Závěsné zařízení bagru, adaptér Lehnhoff
2. Zástrčný čep s pojistným kroužkem
3. Propojovací část s brzdou
4. Rotátor
5140.0036
1
2
3
4
V2
15 / 44
2
3
1
