Einstellungen
5.6 Einstellung Seitenspannung
5.6.1 Backenlängeneinstellung Seitenspannung

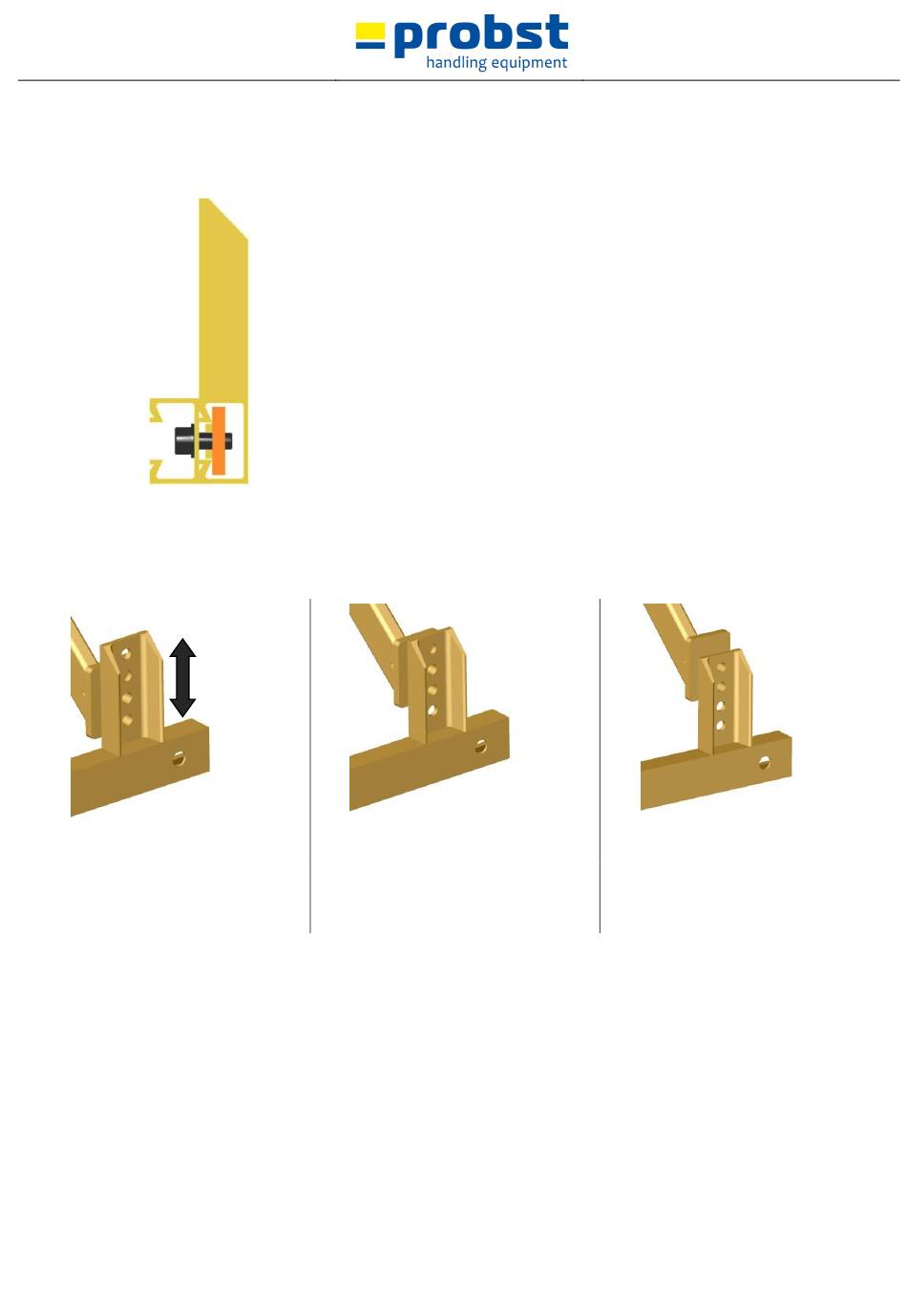

Bild 13
5.6.2 Greiftiefeneinstellung Seitenspannung
Bild 14
●
bei Steindicke 6 cm
Greiftiefeneinstellung in Stellung 1
montieren.
●
Pakettiefe abmessen
●
Im Lieferumfang enthaltene Halfeneisen (Standardlänge 850)
ggf. auf Pakettiefenmaß abzüglich ca. 50 mm durch absägen
oder abtrennen kürzen bzw. entsprechende Halfeneisen vom
Verlegezangenhersteller beschaffen.
Falls die Halfeneisen gekürzt werden müssen, muss dies immer
auf beiden Seiten geschehen (niemals einseitig kürzen), da
diese sonst nicht mehr zentrisch an den
Seitenspannungsträgern befestigt werden können.
●
Wie abgebildet an der Seitenspannung befestigen, Schrauben
jedoch nicht ganz festziehen. Position der Halfeneisen muss
vorerst exakt eingestellt werden, erst danach erfolgt das feste
Anziehen der Befestigungsschrauben
Bild 15
●
bei Steindicke 8 cm
Greiftiefeneinstellung in Stellung 2
montieren.
Bild 16
●
bei Steindicke 10 cm
Greiftiefeneinstellung in Stellung 3
montieren.
