probst HVZ-UNI-II Betriebsanleitung Seite 75

Nastavovací práce

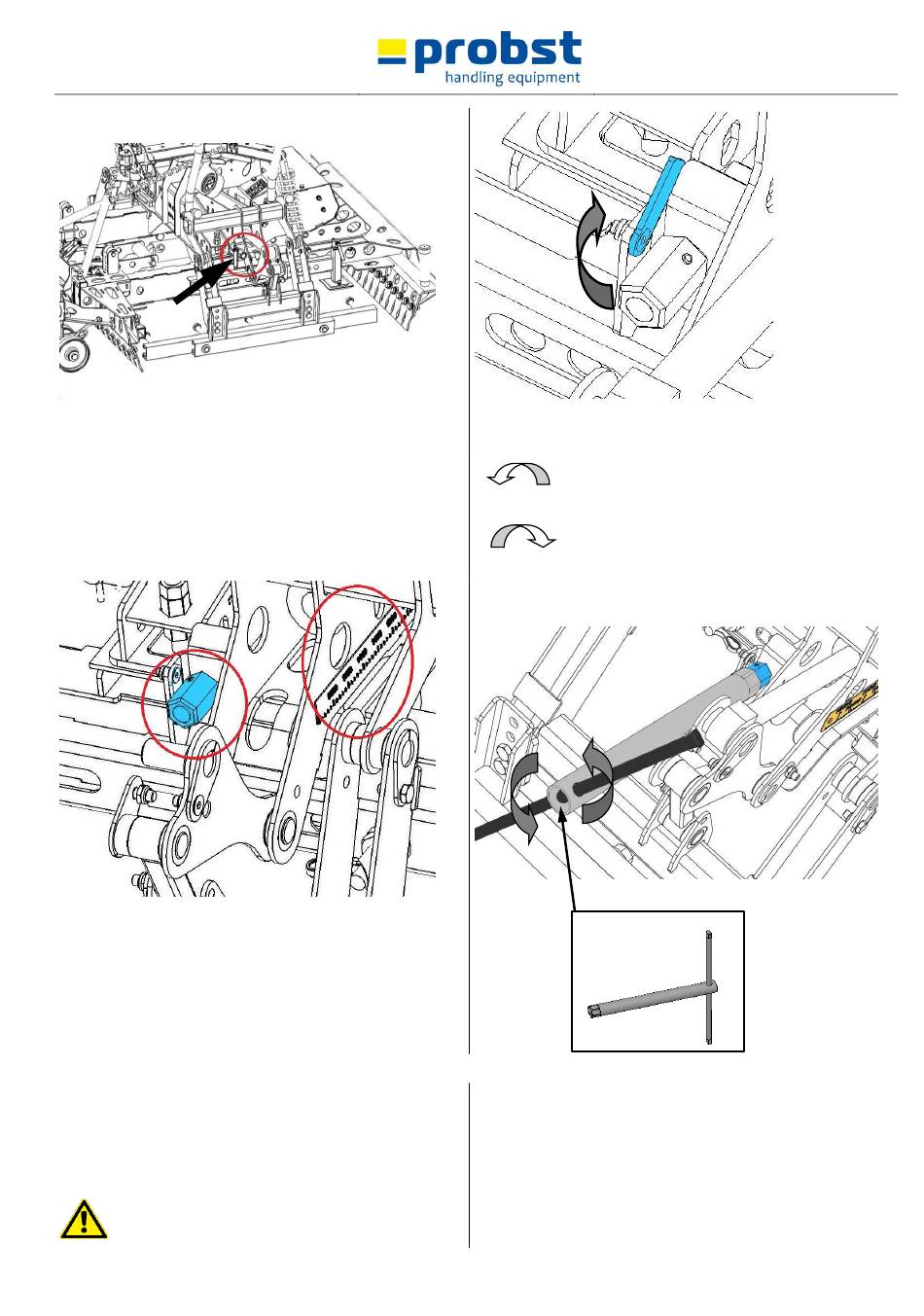

Obrázek 14
Boční upínku nastavit na šířku vrstvy dlažby na obou
stranách na stejnou hodnotu pomocí nástrčného klíče podle
etikety stupnice (viz Obrázek 16 a Obrázek 17).
Pojistku proti otáčení znovu zavřete, abyste nastavovací
šroub zajistili proti přetočení (viz Obrázek 15).
Obrázek 16
Výšku boční upínky nastavte na střed vrstvy dlažby.
Otevřete boční upínku.
Odstraňte matice a šrouby boční upínky (). Boční upínku
podržte, aby nespadla dolů.
Nebezpečí poranění rukou!
5140.0036
Obrázek 15
= zvětšení bočního upnutí
= zmenšení bočního upnutí
Obrázek 17
Boční upínku nastavte na příslušnou pozici ().
Oba šrouby znovu zastrčte a zajistěte maticemi.
Boční upínku uzavřete a zkontrolujte, jestli je boční napětí
cca ve středu vrstvy dlažby.
V2
29 / 44
CZ
