Nastavovací práce
5.3.2 Nastavení hlavní upínky (strana spodku)
Nastavení hlavní upínky na stroji (na straně spodku) se
provádí podle délky vrstvy dlažby.
Strana
spodku

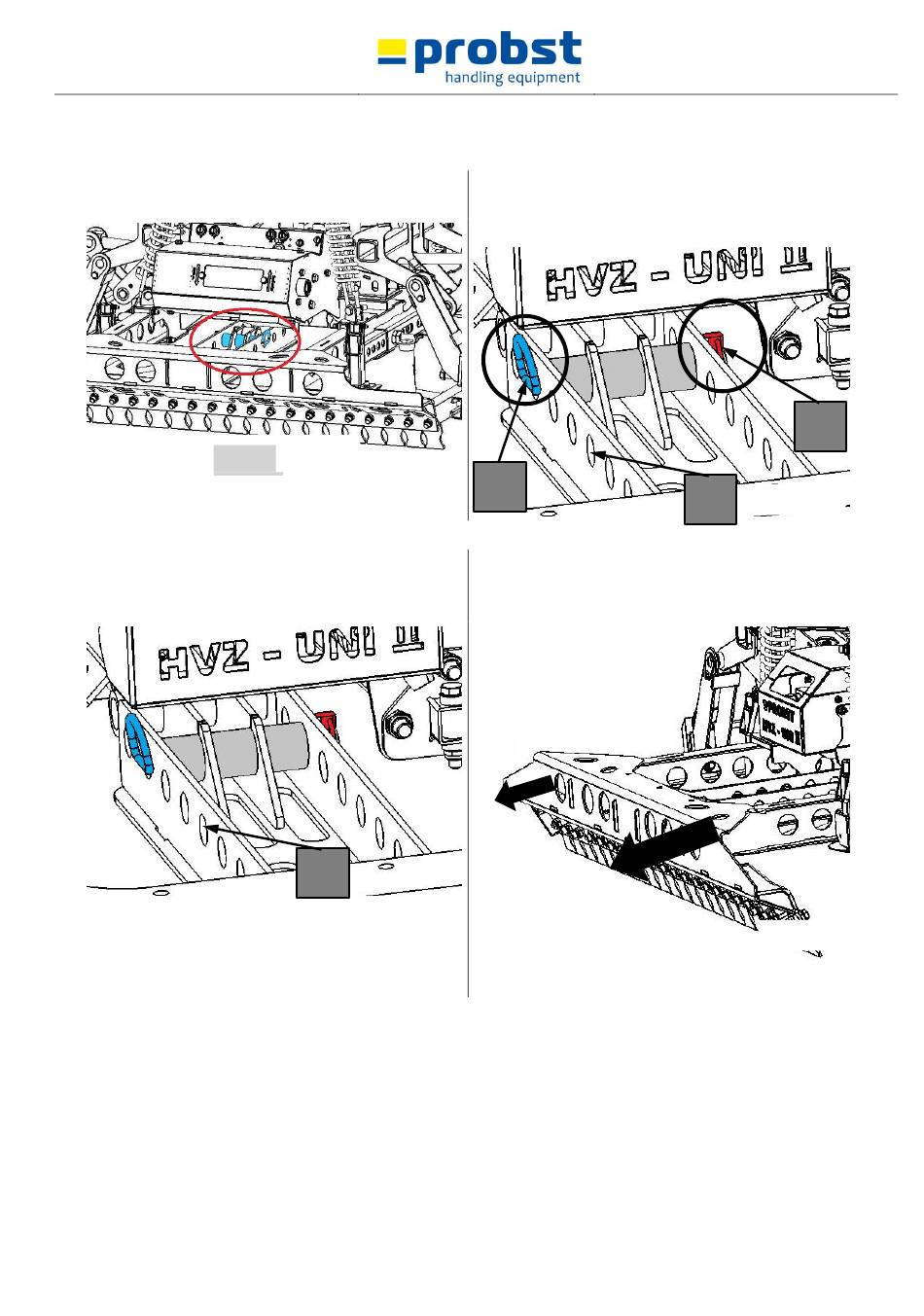

Uchopením madel přetáhněte hlavní upínku do
příslušné pozice otvorů (A) (obrázek 18 a 19)
5140.0036
Odstraňte sklopnou závlačku (4) na zástrčném čepu a
zástrčný čep (3) následně vyjměte (viz obrázek 16+17).
Obrázek 16
Zástrčné čepy (3) znovu zastrčte (viz obrázek 17),
zástrčné čepy zajistěte sklopnými závlačkami (4) (viz
obrázek 17).
A
Obrázek 18
V2
3
Strana spodku
24 / 44
4
A
Obrázek 17
Obrázek 19
CZ
