Nastavovací práce

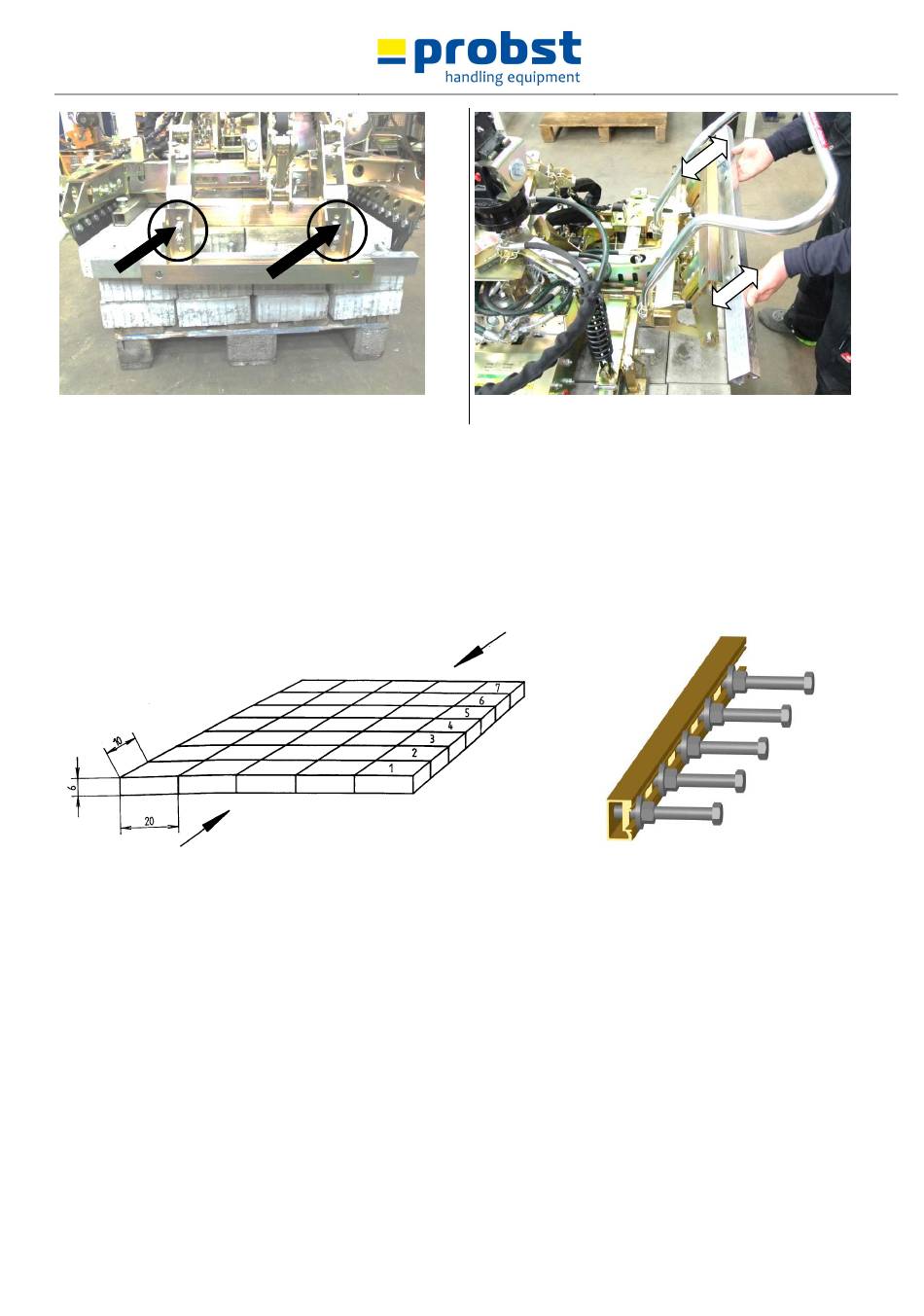

Obrázek 18
Nastavení šířky upnutí boční upínky
(s posunutím vrstvy dlažby vůči skupině
pásu)
Obrázek 20
5140.0036
HVZ-UNI-II se musí pomocí silové ho bočního napětí posunout ve vrstvě, vrstvy
neozubené dlažby v balíku se musí posunout do skupiny pásu.
K tomu se na pomocných železech boční upínky upevní takzvané umisťovací
adaptéry (speciální příslušenství). Celkem je třeba tolik umisťovacích adaptérů,
kolik je řad dlažby ve směru hlavní upínky (např. 7 kusů ve znázorněném
příkladu vrstvy dlažby, resp. 5 kusů ve zobrazeném příkladu adaptéru).
Směr hlavního upnutí
Obrázek 19
Obrázek 21
