Nastavovací práce
5.6 Nastavení boční upínky
5.6.1 Nastavení délky čelistí boční upínky
Obrázek 10

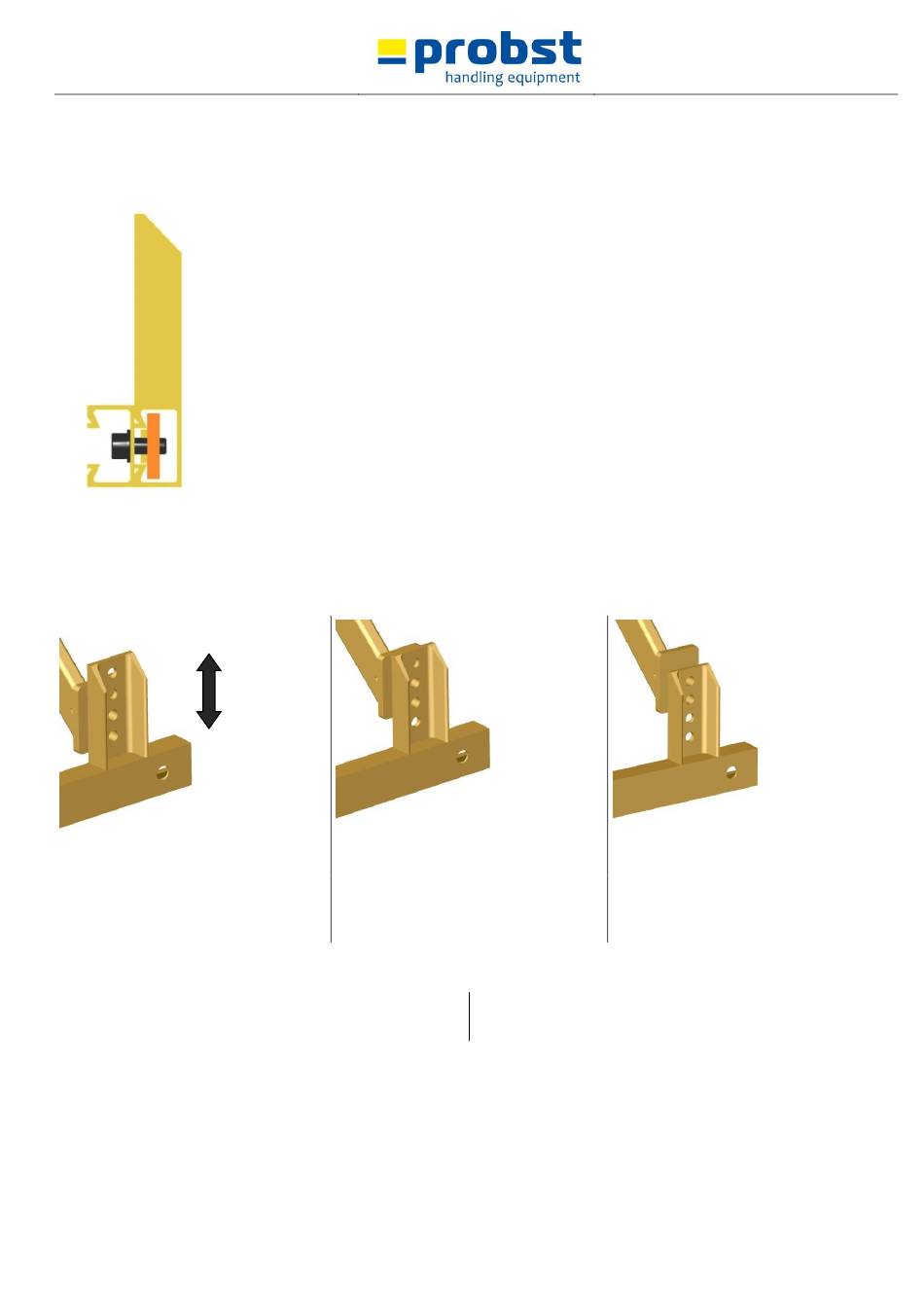

5.6.2 Nastavení hloubky uchopení u boční upínky
Obrázek 11
u tloušťky vrstvy dlažby 6 cm
namontujte nastavení hloubky
uchopení do pozice 1.
5.7 Nastavení boční upínky
Nastavení boční upínky se provádí nastavením stavěcího
šroubu (na obou stranách boční upínky) (viz )
5140.0036
Měření hloubky balíku
Pomocná železa (standardní délka 850), která jsou součástí
dodávky, příp. zkraťte na rozměr hloubky balíku zmenšený o cca 50
mm, resp. si opatřete u výrobce kleští na pokládku dlažby
odpovídající příslušná železa.
Pokud se musí pomocná železa zkrátit, musí se vždy zkracovat z
obou stran (nikdy jen na jedné straně), jinak je nebude možně
vystředěně upevnit na nosnících boční upínky.
Na boční upínku je upevněte podle vyobrazení, šrouby však úplně
nedotahujte. Pozice pomocných želez se nejdříve musí přesně
nastavit, teprve poté se dotáhnou upevňovací šrouby
Obrázek 12
u tloušťky vrstvy dlažby 8 cm
namontujte nastavení hloubky
uchopení do pozice 2.
K nastavení stavěcího šroubu se musí nejdříve pojistka proti
otočení odklopit směrem nahoru.
V2
Obrázek 13
u tloušťky vrstvy dlažby 10 cm
namontujte nastavení hloubky
uchopení do pozice 3.
