Obecné
3 Obecné
3.1 Použití ke stanovenému účelu
Hydraulické kleště na pokládku dlažby HVZ-UNI-II jsou univerzálně vhodné pro pokládku všech na trhu běžně dostupných
pokládkových dlažbových jednotek v kombinaci s pokládacími stroji značky Probst (VM-203/-204/-301) a alternativně (po
instalaci příslušné výbavy) také s jinými nosnými zařízeními (po konzultaci s výrobcem).
Pokud se týká nosného zařízení, jsou pro ovládání HVZ-UNI-II nezbytné dva vzájemně oddělené hydraulické okruhy.
Pomocí tohoto zařízení (HVZ-UNI-II) lze uchopit vždy jednu vrstvu dlažby z balíku a položit ji.
Nosnosti a jmenovité šířky hydraulických kleští na pokládku dlažby HVZ-UNI-II nesmí být překročeny.
Smí být uchopována pouze dlažba v bezvadné kvalitě, nesmí mít žádné „nožičky, bříška a slepé distanční prvky". To by
mohlo vést k vypadnutí kompletní vrstvy dlažby.
Toto zařízení je sériově vybaveno:
Podmínky při hydraulickém pohonu (pracovní hydraulika nosného zařízení):
•
Využitelné proudění [l/min]: min. 15, optimálně 25, max. 75
•
Využitelný provozní tlak [bar]: min. 200, max. 320
•
Tlak zahlcení: max. 20 bar

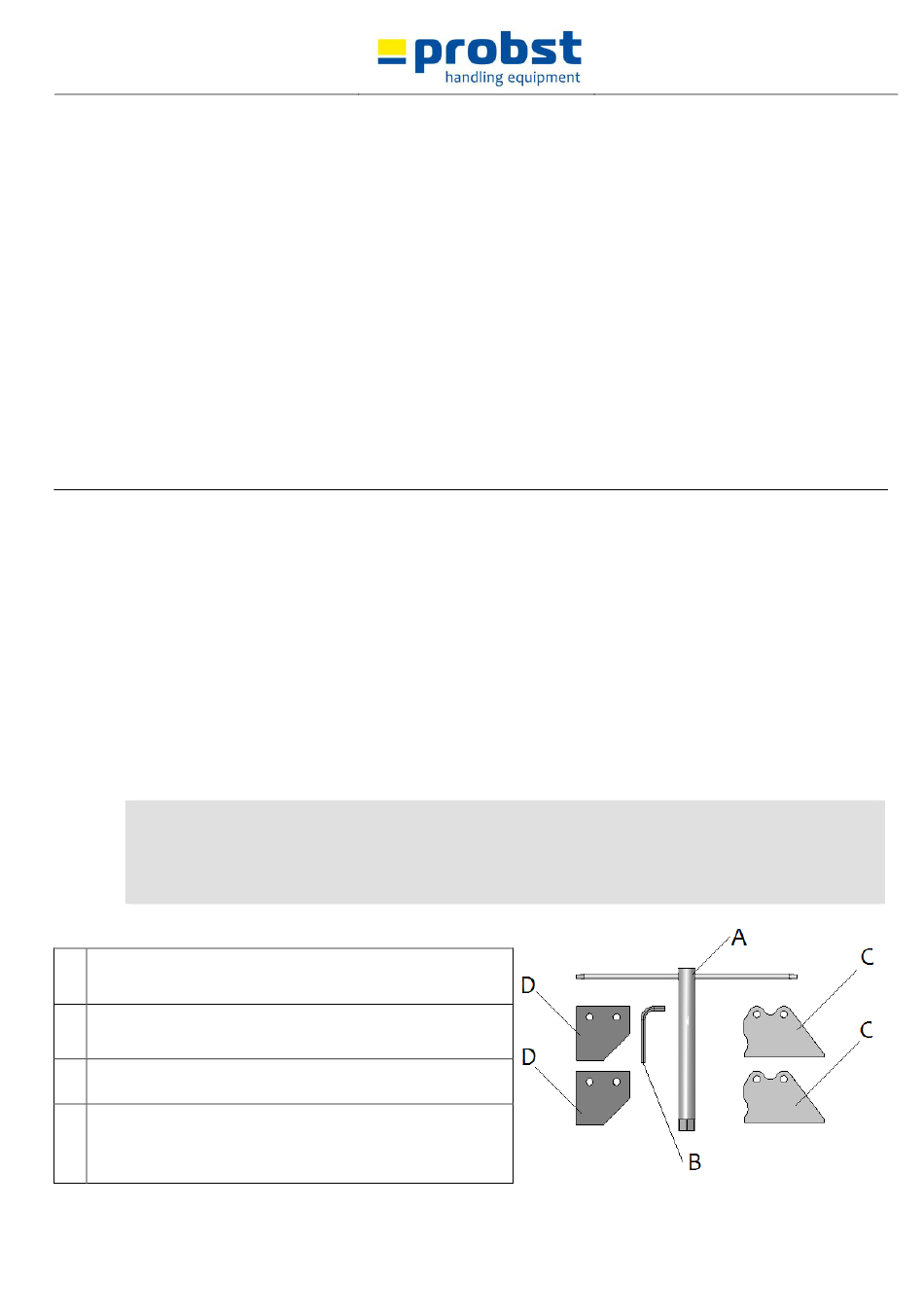

Sada příslušenství:
A Trubkový nástrčný klíč k nastavení boční upínky (7063.0001)
B Imbusový klíč vel. 08 k posunování poziční adaptérové lišty
(7063.0001)
C Lamely z pružinové oceli k rozšíření šířky čelistí hlavního
napětí (34010100)
D Lamely z pružinové oceli k redukci šířky čelistí hlavního napětí
(34010016)
5140.0036
•
Univerzálně nastavitelným hlavním rozpětím, s paralelním
pojezdem na ocelovém polyamidovém kluzném vedení.
•
Univerzálně nastavitelným vedlejším rozpětím pro přesné
tvarování formace pokládky.
•
Dvěma ovládacími madly pro optimální vedení kleští.
•
Výškově nastavitelnou plochou pro nastavení hloubky uchopení.
•
Olejovým tlakovým manometrem.
•
Přetlakovým ventilem k zajištění ochrany proti přetížení součástí.
•
Samostatně odpruženými ocelovými lamelami (uchopovacími
prvky).
•
Univerzálním závěsným zařízením bagru s hydraulickým
servomotorem (360°).
