Nastavovací práce

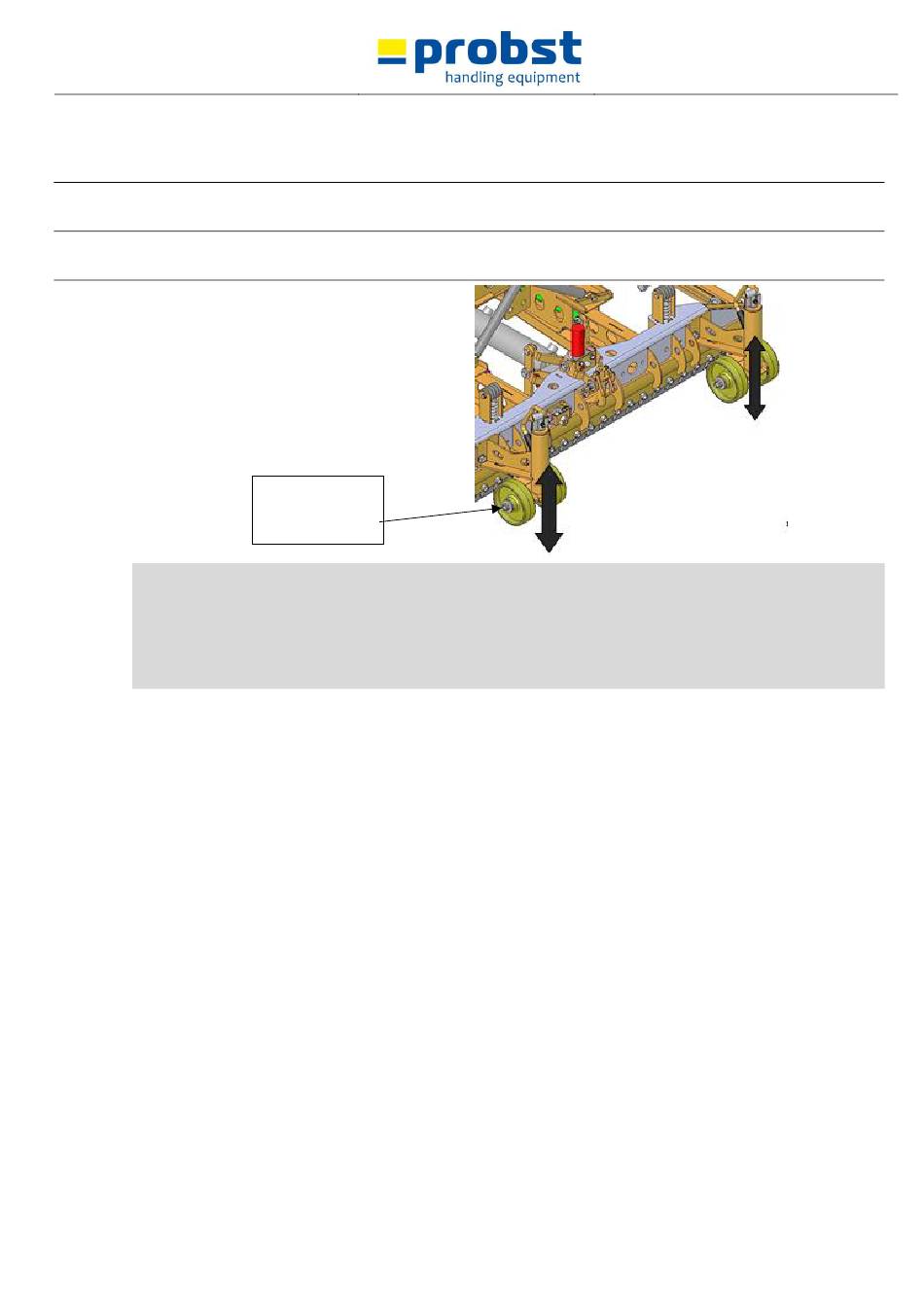

5.10 Nastavení výšky opěrných koleček
S uchopenou vrstvou dlažby přejeďte na místo pokládky a jednotku pokládky přiložte na určeném místě k již položeným
kostkám.
Opěrná kolečka nastavte tak, aby byla při kompletně spuštěných kleštích HVZ-UNI-II dolní hrana ocelových lamel cca 5 mm
nad povrchem položené dlažby.
TIP: Při pokládce zatravňovací dlažby s velkými, skrytými distančními prvky (způsobují snížení bezpečnosti
uchopení) se může nastavení výšky opěrných koleček provést taky tak, že se dolní hrana ocelových lamel
nachází pod povrchem položené dlažby. Tím lze provést nižší nastavení hloubky uchopení na straně spodku,
což zvyšuje bezpečnost uchopení).
Musí se však dbát na to, aby se ocelové lamely nikdy nezachytily mezi kostkami a neznemožnily bezspárové
přiložení.
5.11 Poznámky k automatickým funkcím odtlačovacího zařízení ADV
Patentované odtlačovací zařízení ADV zamezuje vzpříčení dlažby a tím nekontrolovanému rozjetí dlažby při pokládce.
Ovládání odtlačovacího zařízení je podle potřeb plně integrováno do hydraulického okruhu hlavní upínky.
Při přetočení ovládací páky do pozice „Zavřít hlavní upínku" se nejdříve automaticky vysune hydraulický píst odtlačovacího
zařízení ADV, HVZ-UNI-II je tak připraveno k nasazení na vrstvu dlažby určené pro pokládku.
Při přetočení ovládací páky do pozice „Otevřít hlavní upínku" se nejdříve automaticky zasune hydraulický píst
odtlačovacího zařízení ADV, čímž se vyvine tlak shora na první řadu podél příložné hrany.
Teprve po kompletním vysunutí pístu ADV se hlavní upínka otevře, vrstva dlažby se uvolní a současně se přitlačí na spodek.
5140.0036
Odstavná
kolečka
V2
