Nastavovací práce

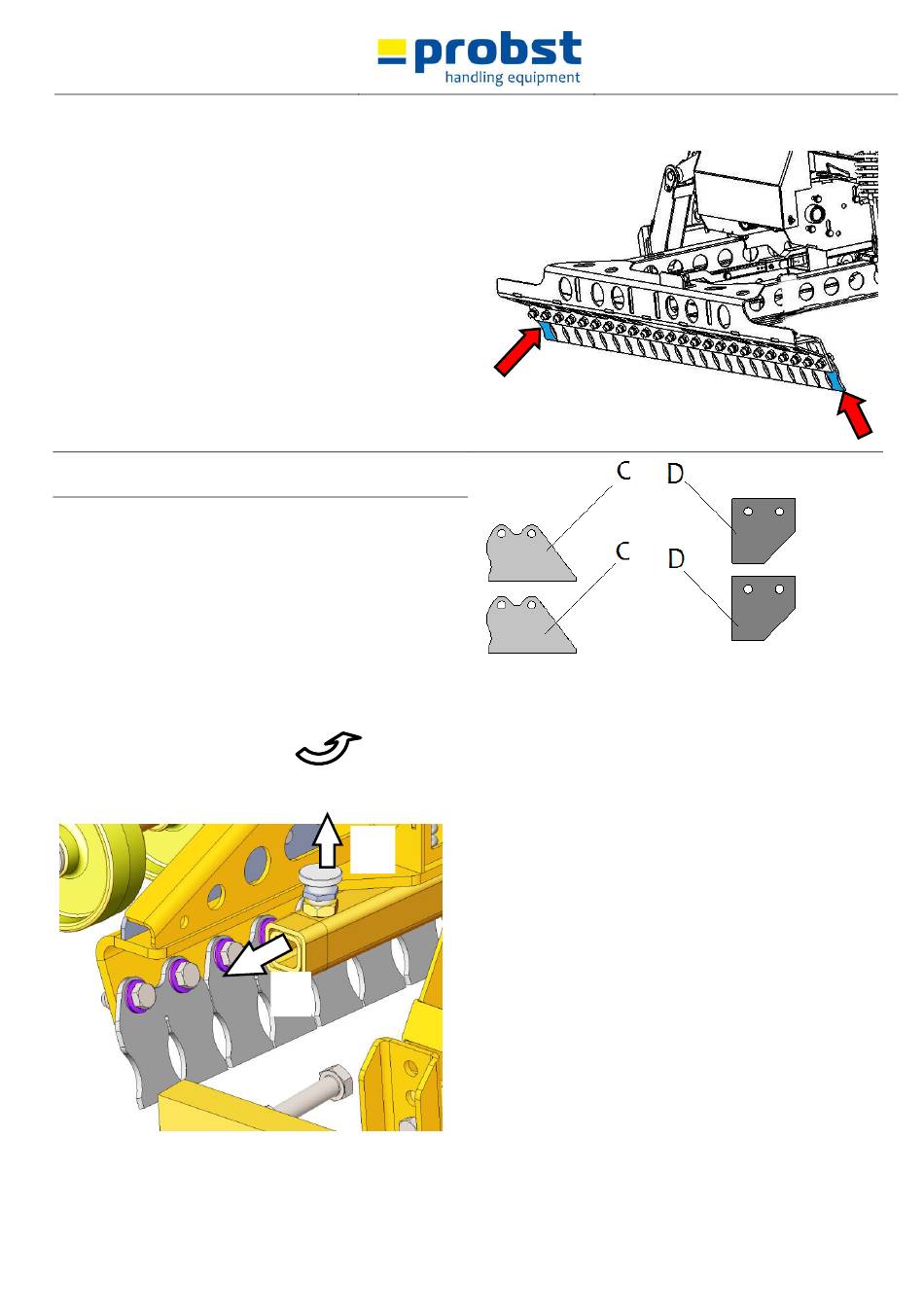

5.4.1 Změna šířky čelistí
Pro optimální uchopení vrstev dlažby existuje možnost
rozšíření čelistí.
Důvod: protože mají vnější lamely z pružinové oceli (obrázek
21.1) při uchopování vrstvy dlažby mírný přesah a tím může
dojít ke ztížení pokládky u již položené dlažby.
K tomu se podle situace vyměňují obě vnější lamely z
pružinové oceli (u spodku i na straně stroje hlavního rozpětí)
za příslušné doplňkové lamely z pružinové oceli (viz obrázek
21.2).
C Lamely z pružinové oceli k rozšíření šířky čelistí
hlavního napětí (34010100)
D Lamely z pružinové oceli k redukci šířky čelistí
hlavního napětí (34010016)
5.5 Nastavení délky odtlačovací lišty
Obrázek 9
5140.0036



Obrázek 21.1
Obrázek 21.2
Od šířky vrstvy dlažby nad 1000 mm se musí vysunout
nastavitelná odtlačovací lišta (max. 1200 mm).
Vytáhněte odpruženou zástrčku () a současně ji mírně
pootočte (). Potom odpruženou zástrčku () pusťte, aby
znovu zaskočila.
Odtlačovací lištu () posuňte, odpruženou zástrčku ()
mírně povytáhněte a současně mírně pootočte, aby znovu
zaskočila do otvoru.
Délku odtlačovací lišty nastavte tak, aby lišta na žádné
straně nepřesahovala konturu vrstvy dlažby a opět zajistěte
pružinovými čepy. Odtlačovací lišta musí být cca 2 cm od
kontury vrstvy dlažby na každé straně.
