probst HVZ-UNI-II Betriebsanleitung Seite 68

Nastavovací práce

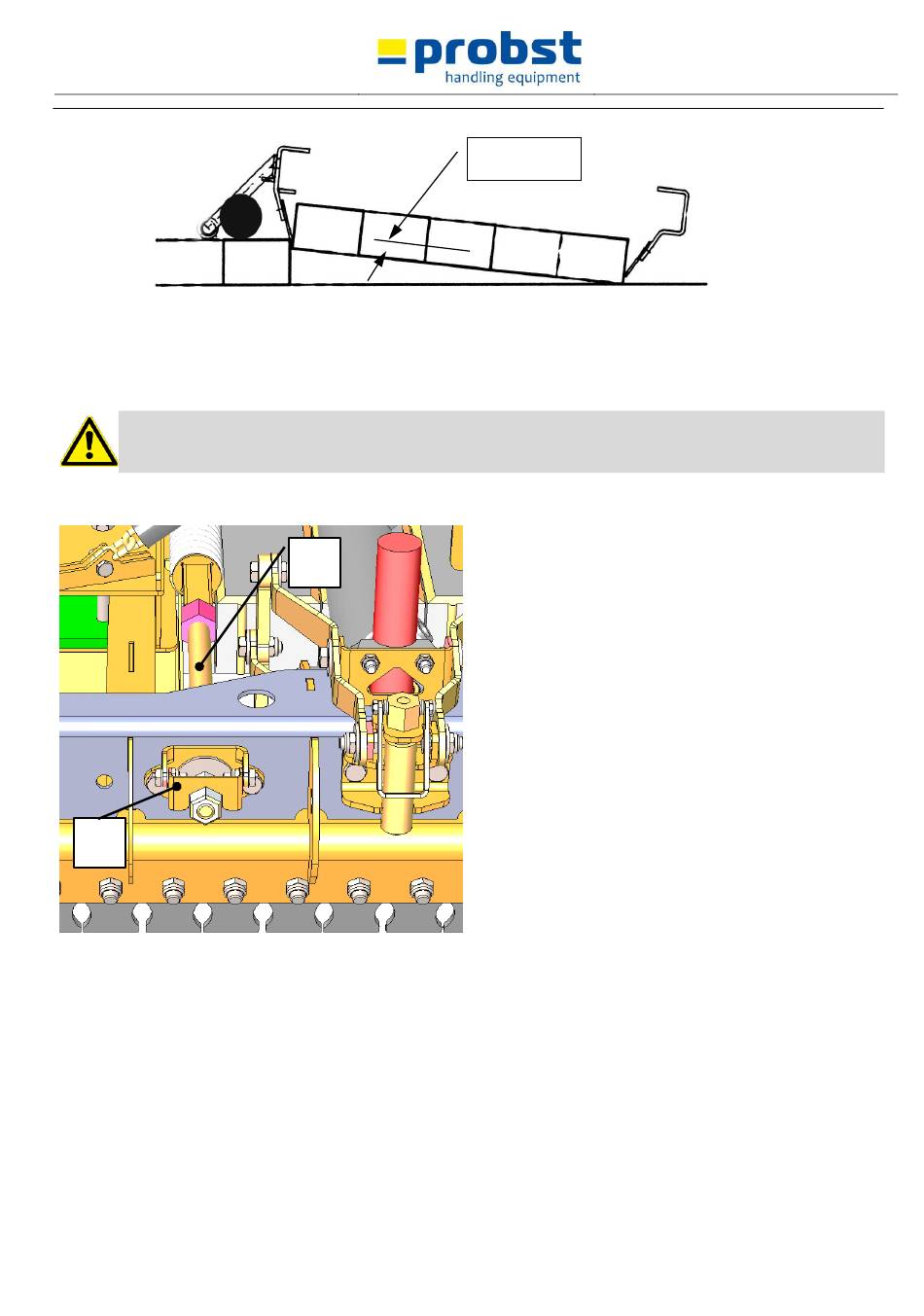

Obrázek B
5.3 Nastavení hlavní upínky
Hlavní upínka se smí zavřít (sevřít) teprve po otevření boční upínky (nahoře).
Jinak může dojít k poškození čelistí hlavní upínky a boční upínky!!!
5.3.1 Nastavení hlavní upínky (strana stroje)
1
Obrázek 8
5140.0036
50 mm
Jako hlavní upínka se označuje uchopovací zařízení ovládané
hydraulickým pístem, které pomocí ocelových lamel uchopí
2
vrstvu dlažby.
Zjistěte rozměry balíku v uchopovacím zařízení hlavní upínky
- obvykle menší rozměr pravoúhlé pokládkové jednotky.
Odklopte pojistku proti přetočení (1)
Pomocí trubkového nástrčného klíče nastavte šířku hlavní
upínky na závitovém vřeteni (2) na požadovaný rozměr.
Přiklopte pojistku proti přetočení (1).
V2
22 / 44
CZ
