probst HVZ-UNI-II Betriebsanleitung Seite 60

Obecné

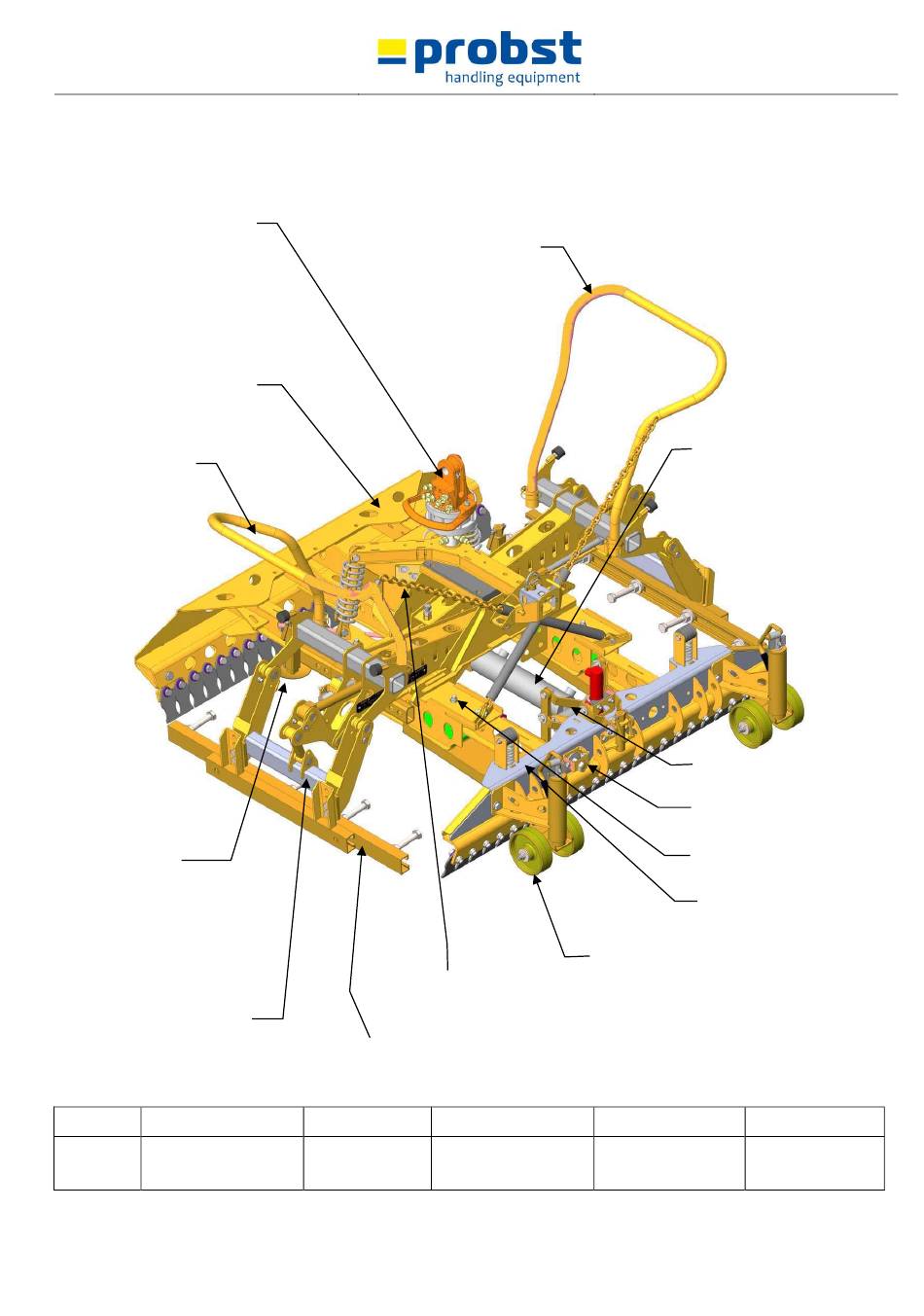

3.3 Přehled a konstrukce
Rotátor (360°)
Čelist hlavní
upínky na straně
spodku
Ovládací rukojeť
Nastavení
hloubky
uchopení
Vedlejší upínka
3.3.1Technická data
Typ Šířka hlavní upínky
HVZ-UNI-II 580 – 1.260 mm *
600 – 1200 mm **
*
= Šířka rozevření kleští na pokládku
5140.0036
Ovládací rukojeť
Nastavovací
řetězy
Pomocná železa
pro výšku vrstvy Šířka vedlejší upínky
50 – 140 mm 960 – 1.440 mm *
** = Rozsah uchopení (pro rozměr vrstvy dlažby)
V2
Hydraulický píst
Hlavní upínka
Odtlačovací zařízení
ADV
Nastavení šířky uchopení
hlavní upínky
Regulace vůle
vedení
Čelist hlavní upínky na
stroji
Odstavná
kolečka
Nosnost Vlastní hmotnost
400 kg 225 kg
14 / 44
CZ
