Instalace
4.1.2 Zavěšení na bagr: UBA
Propojení s nosným zařízením (bagrem) se provádí
pomocí univerzálního závěsného zařízení bagru
UBA.
Musí být vytvořeno zajištěné propojení (pojistný
šroub se STOP-maticí) mezi rotátorem a závěsným
zařízením bagru.

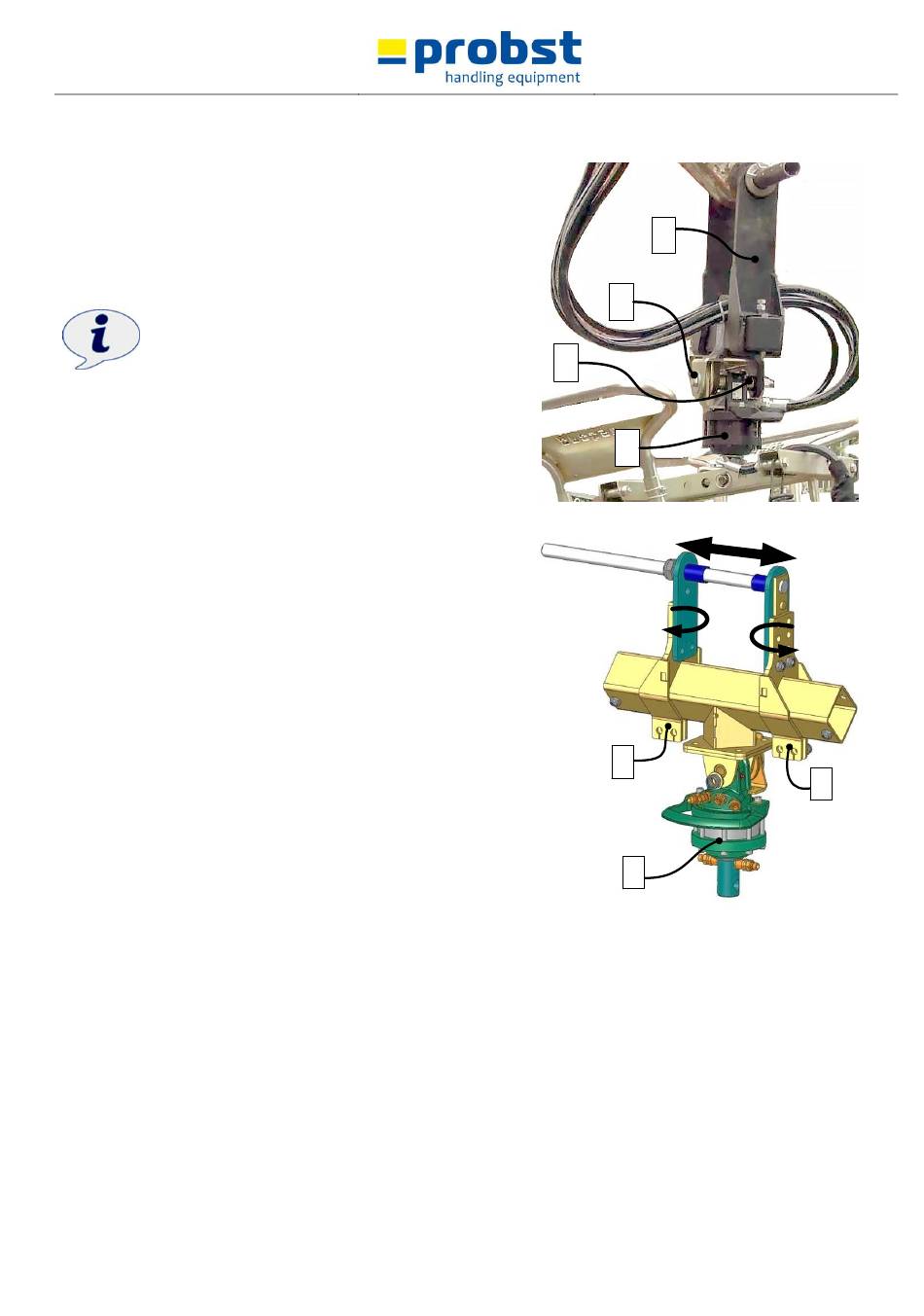

1. Univerzální závěsné zařízení bagru UBA
2. Pojistný šroub se STOP-maticí*
3. Propojovací část s brzdou
4. Rotátor
* Nastavení pojistné matice má vliv na rychlost
pohybu propojovací části s brzdou.
Povolením čtyř aretačních šroubů lze v případě
potřeby změnit šířku rozevření mezi upínkami
zástrčných čepů (). K tomu vyjměte obě upínky
zástrčných čepů, pootočte je o 180° (viz šipky),
znovu je zastrčte a zajistěte aretačními šrouby.
1. Aretační šrouby
2. Hydraulický rotátor
5140.0036
2
3
4
1
2
V2
1
1
