probst HVZ-UNI-II Betriebsanleitung Seite 22

Einstellungen
5.3 Einstellung Hauptspannung
Die Hauptspannung darf erst geschlossen (zugefahren) werden, wenn die Seitenspannung geöffnet (oben) ist.
Da es sonst zu Beschädigungen an den Hauptspannbacken, sowie an der Seitenspannung kommen kann!!!

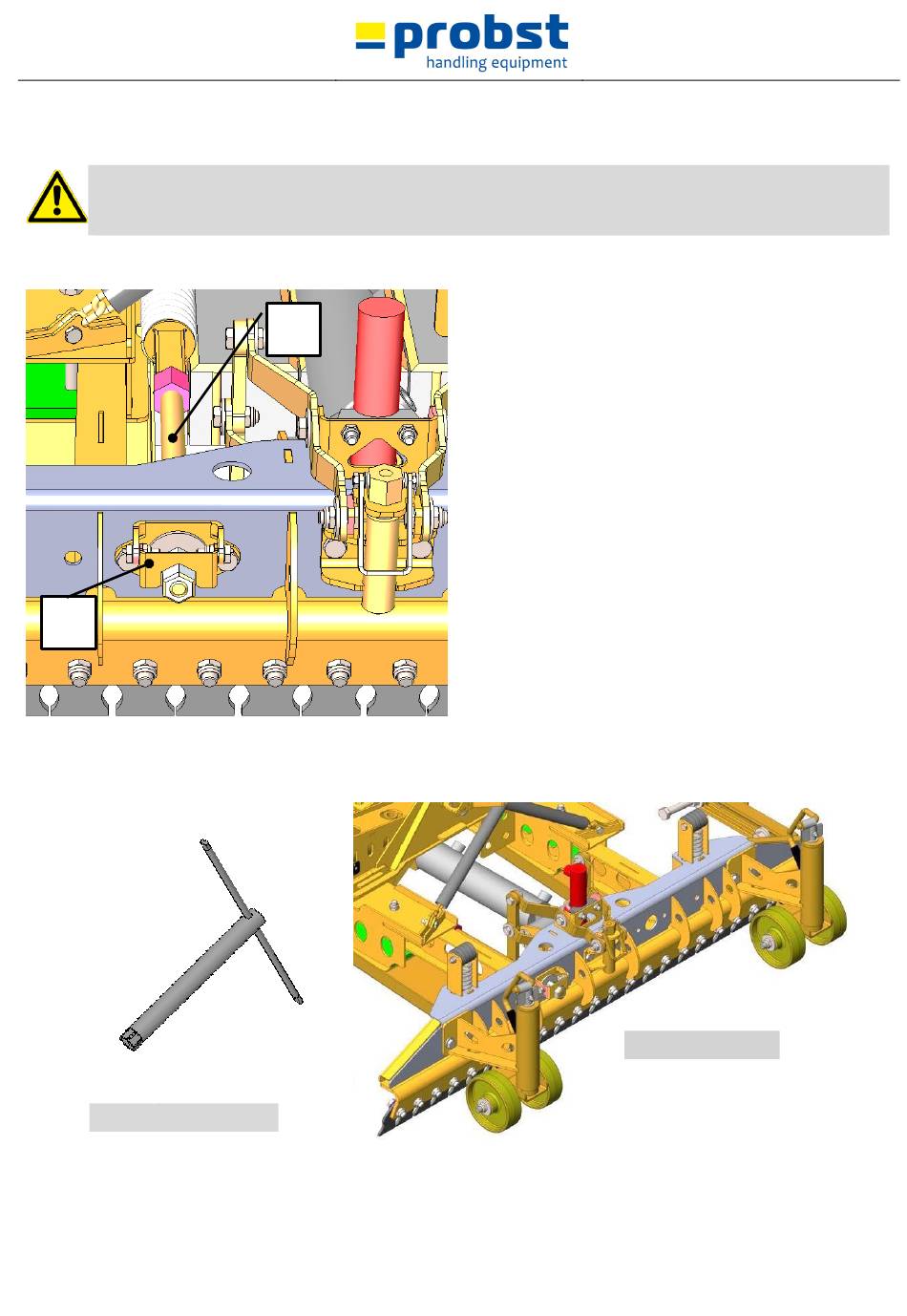

5.3.1 Einstellung der Hauptspannung (Maschinenseite)
1
Bild 9
Rohrsteckschlüssel
2
Als Hauptspannung wird die mit dem einzelnen
hydraulischen Zylinder betätigte Greifrichtung, welche die
Steinlage über die Stahllamellen ergreift, bezeichnet.
●
Das Paketmaß in Greifrichtung der Hauptspannung,-
üblicherweise das kleinere Maß einer rechteckigen
Verlegeeinheit-, feststellen.
●
Die Verdrehsicherung (1) aufklappen
●
An der Gewindespindel (2) die Hauptspannweite auf das
notwendige Maß mit Hilfe eines Rohrsteckschlüssels
einstellen.
●
Die Verdrehsicherung (1) zuklappen.
Maschinenseite
20 / 42
