Nastavovací práce
5 Nastavovací práce
5.1 Obecně
Po optimální pokládku pomocí HVZ-UNI-II musí být kleště řádně nastaveno na jednotky betonové dlažby určené pro
pokládku. Proto při nastavení respektujte následující body a při nastavování postupujte nejlépe bod po bodu.
Pozor: U všech prací nastavování zajistěte, aby se při jakékoliv aktivaci hydraulických funkcí nikdo nenacházel v
oblasti pohybu kleští.
Nastavování nikdy neprovádějte během provádění jakýchkoliv hydraulických funkcí. Všechny pohyby během nastavování
provádějte pomalu a obezřetně, protože by mohlo dojít k poškození.
Všechny práce nastavování se smí provádět jen na zařízení v klidu!
Pozor, u všech prací nastavení hrozí nebezpečí poranění rukou!

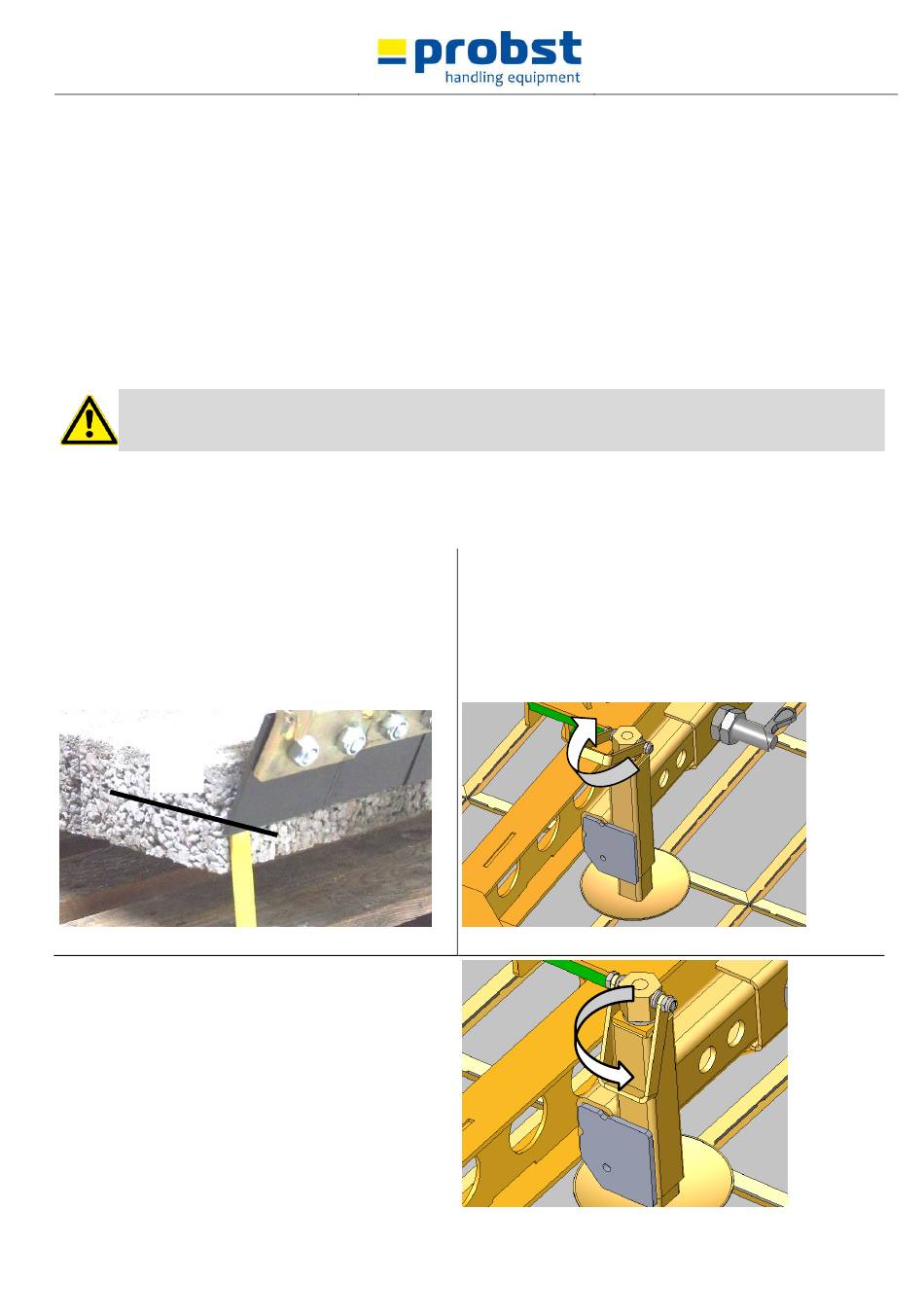

5.2 Nastavení hloubky uchopení
5.2.1 Nastavení hloubky uchopení - strana spodku
Nastavení hloubky uchopení (strana spodku) se musí
provést tak, aby se ocelové lamely nacházely ve spodní
třetině vrstvy dlažby.
U extrémně velkých kamenných desek se doporučuje nižší
nastavení hloubky uchopení, aby ocelové lamely zabíraly
ve spodní oblasti vrstvy dlažby. Jinak hrozí nebezpečí, že
se při zvedání vrstva dlažby rozpadne.
⅓
¼
⅓
Obrázek 2
Hloubku uchopení nastavte stejně na pravé i levé straně
zařízení.
Kliku opět otočte směrem dolů tak, aby zaskočila.
5140.0036
Kliku pro nastavení hloubky uchopení otočte směrem nahoru.
Obrázek 3
Obrázek 4
V2
