7.7.4.7.3 Betriebsartenwahlschalter V1
8024588/1M9K/2024-11-26 | SICK
Irrtümer und Änderungen vorbehalten
Ablauf-/Timingdiagramm

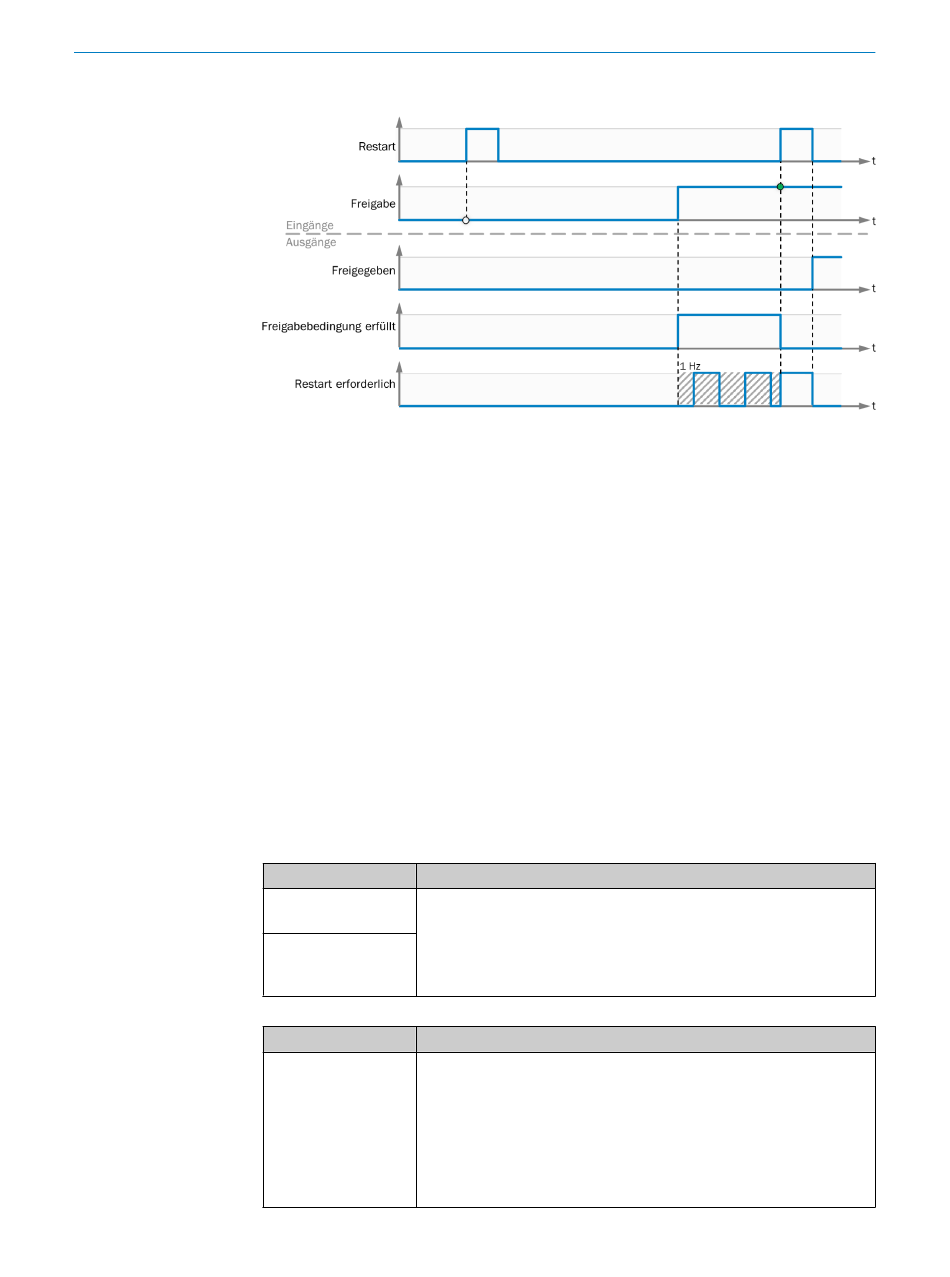

Abbildung 34: Ablauf-/Timingdiagramm Restart V1
Ergänzende Informationen
Um die Mindestlänge des Restart-Pulses (hier: 100 ms) zu evaluieren, muss das
Restart-Signal nach einer steigenden Flanke (0-1) doppelt abgetastet werden. Die erfor‐
derliche Mindestlänge des Restart-Signals verlängert sich daher um eine Logik-Ausfüh‐
rungszeit.
Verwandte Themen
• „Einkanalige Verwendung von Sicherheitseingängen", Seite 22
Überblick
Der Funktionsbaustein aktiviert exakt einen Ausgang, wenn der zugehörige Eingang =
1 ist. Es wird erwartet, dass nur exakt ein Eingang = 1 ist. Zum Überbrücken kurzer
Zeiten, in denen nicht exakt ein Eingang =1 ist, kann eine Diskrepanzzeit konfiguriert
werden.
Funktionsweise
Tabelle 102: Eingänge Betriebsartenwahlschalter V1
Eingang Beschreibung
Eingang 1 Datentyp: Bool
Eingang 2 Siehe Ausgang 1 ... Ausgang 8.
Eingang 3 ... Eingang
8
(optional)
Tabelle 103: Ausgänge Betriebsartenwahlschalter V1
Ausgang Beschreibung
Ausgang 1 ... Ausgang Datentyp: Bool
8
Wenn genau ein Eingang x = 1, dann ist Ausgang x = 1.
Beispiele:
•
•
Zusätzlich ist das Verhalten der Ausgänge abhängig von den konfigu‐
rierten Parametern.
Eingang 2 = 1 und alle anderen Eingänge = 0, dann Ausgang 2 = 1.
Eingang 5 = 1 und alle anderen Eingänge = 0, dann Ausgang 5 = 1.
