7.7.4.5.2 Zweihandbedienung (2 Eingänge) V1
8024588/1M9K/2024-11-26 | SICK
Irrtümer und Änderungen vorbehalten
Tabelle 78: Parameter Flankenerkennung V1
Parameter Beschreibung
•
Flankenerkennung
•
•
Ablauf-/Timingdiagramm

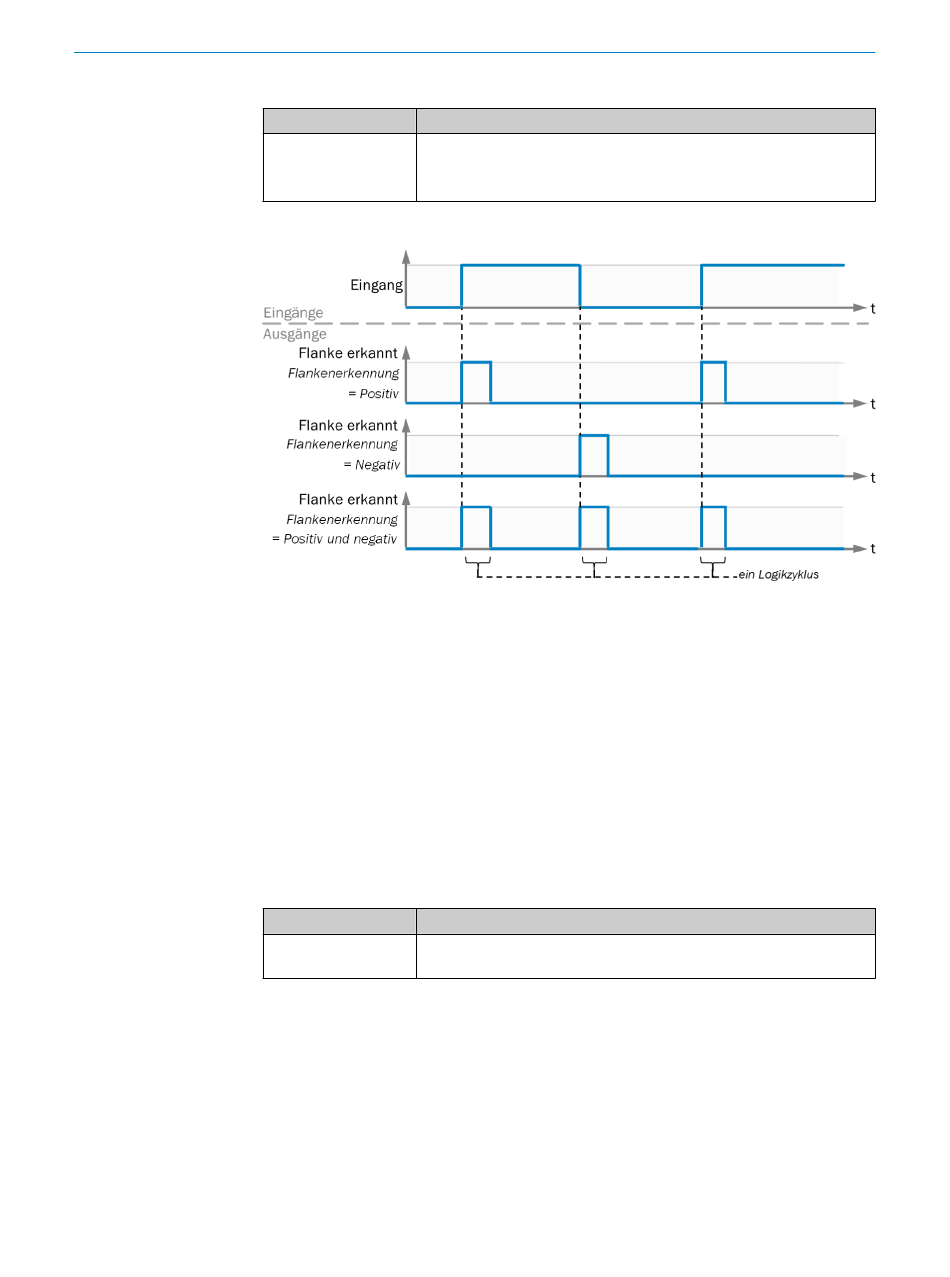

Abbildung 24: Ablauf-/Timingdiagramm Flankenerkennung V1
Ergänzende Informationen
• Wenn beim ersten Logikzyklus der Eingang bereits 1 ist, dann wertet der Funkti‐
onsbaustein dies nicht als positive Flanke.
• Wenn beim ersten Logikzyklus der Eingang bereits 0 ist, dann wertet der Funkti‐
onsbaustein dies nicht als negative Flanke.
Überblick
Der Funktionsbaustein prüft die Sequenz und die Diskrepanz zweier Eingänge.
Funktionsweise
Tabelle 79: Eingänge Zweihandbedienung (2 Eingänge) V1
Eingang Beschreibung
1A (Schließer) Datentyp: Bool
2A (Schließer)
Positiv (steigende Flanken)
Negativ (fallende Flanken)
Positiv und negativ (steigende und fallende Flanken)
