7
KONFIGURATION
7.7.4.5

Eingangsverarbeitung

7.7.4.5.1 Flankenerkennung V1
72 B E T R I E B S A N L E I T U N G | Flexi Compact
Parameter Beschreibung
Pulsdauer Die Pulsdauer muss niedriger sein als die Taktperiode.
Abbildung 22
Die Pulsdauer kann nicht kürzer sein als die Logik-Ausführungszeit.
Der Parameter verfügt über einen Eingabewert und einen Effektivwert.
Die Konfigurationssoftware korrigiert den Eingabewert abhängig von
den Parametern Rundungsmodus und Taktperiode auf den korrekten
Effektivwert.
Ablauf-/Timingdiagramm

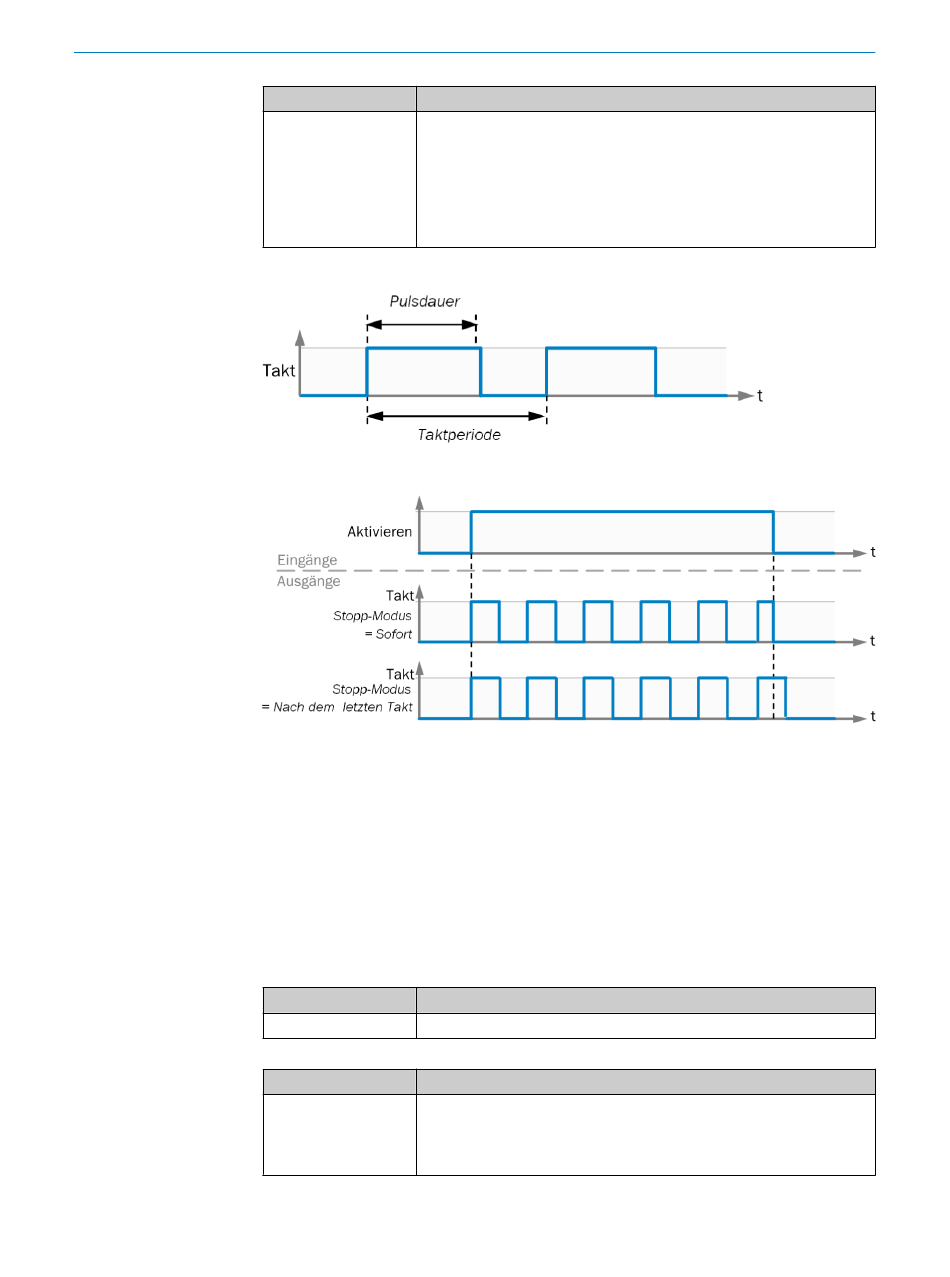

Abbildung 22: Parameterdiagramm
Abbildung 23: Ablauf-/Timingdiagramm Taktgenerator V1
Überblick
Der Funktionsbaustein erkennt abhängig vom eingestellten Parameter steigende und/
oder fallende Flanken am Eingang.
Funktionsweise
Tabelle 76: Eingänge Flankenerkennung V1
Eingang Beschreibung
Eingang Datentyp: Bool
Tabelle 77: Ausgänge Flankenerkennung V1
Ausgang Beschreibung
Flanke erkannt Datentyp: Bool
Wenn der Funktionsbaustein eine entsprechende Flanke erkennt, dann
setzt der Funktionsbaustein den Ausgang Flanke erkannt für einen Logik‐
zyklus auf 1.
siehe
